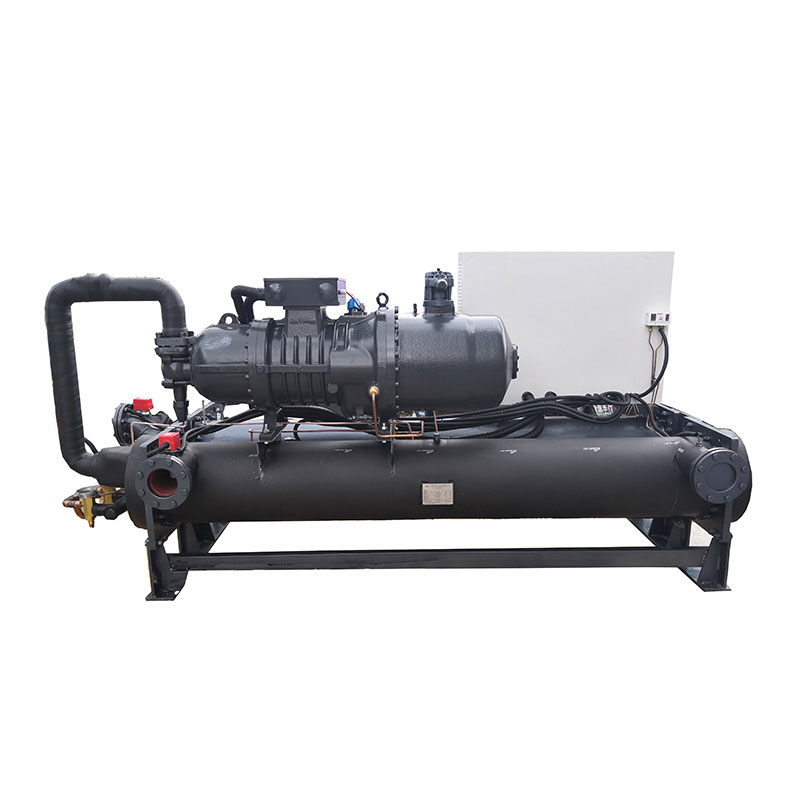

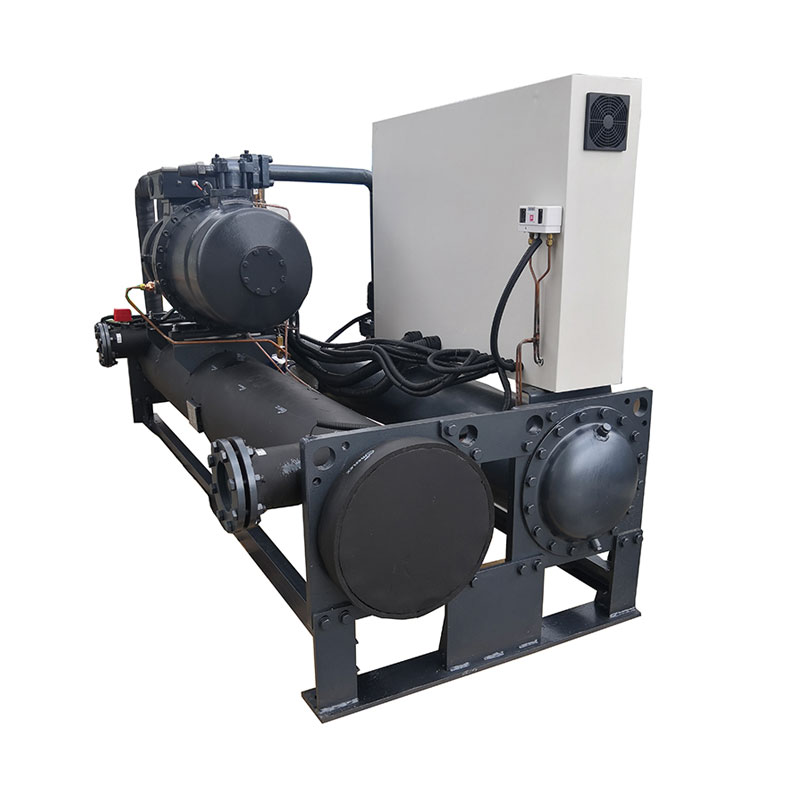

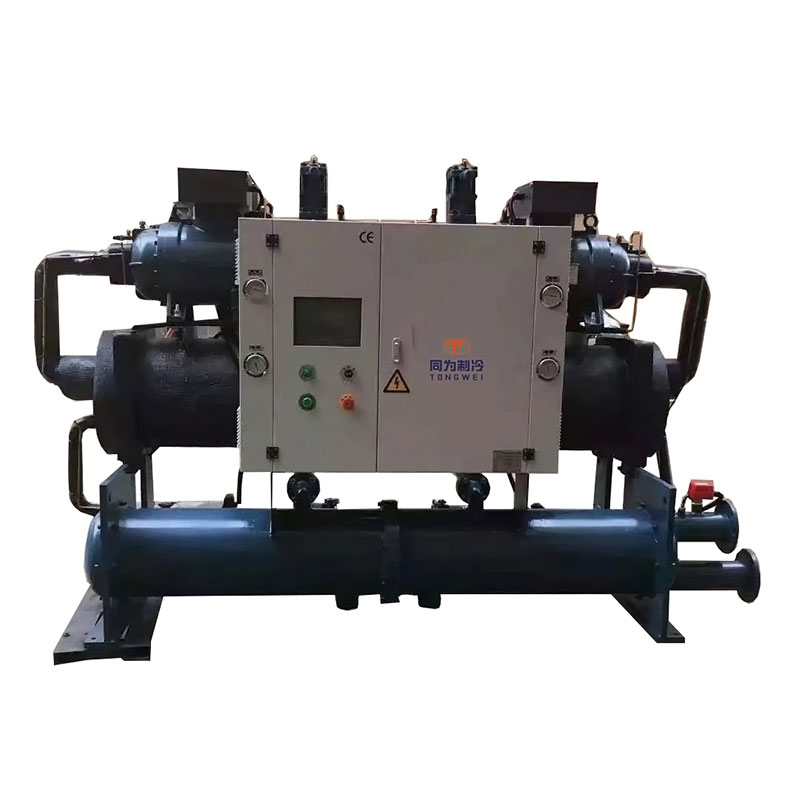

100 HP 수냉식 글리콜 스크류 냉각기
  • 100 HP 수냉식 글리콜 스크류 냉각기100 HP 수냉식 글리콜 스크류 냉각기
  • 100 HP 수냉식 글리콜 스크류 냉각기100 HP 수냉식 글리콜 스크류 냉각기
  • 100 HP 수냉식 글리콜 스크류 냉각기100 HP 수냉식 글리콜 스크류 냉각기

100 HP 수냉식 글리콜 스크류 냉각기

100 HP 수냉식 글리콜 스크류 냉각기 분야에서 15년 이상의 공급업체 및 제조업체 경험을 바탕으로 Tongwei는 -40℃ ~ 2℃ 온도 범위, 냉각 용량 80KW ~ 1500KW에 대한 모든 냉동 냉각기의 종합 패키지 솔루션을 공급합니다. 수냉식 글리콜 스크류 칠러는 SCREW 압축기에 R404a 냉매, 쉘 및 튜브 증발기 및 응축기, Simenon PLC 온도 조절기를 사용하며 와이너리, 양조장, 증류소, 발효 냉각 공정에 널리 사용됩니다. 우리는 엄격한 품질 관리와 강력한 설계 및 제조 능력을 갖추고 있습니다. 우리는 중국에서 귀하의 장기적인 수냉식 글리콜 스크류 냉각기 공급업체가 되기를 기대하고 있습니다.

문의 보내기

제품 설명


100 HP 수냉식 글리콜 스크류 냉각기

Tongwei에서 중국산 100HP 수냉식 글리콜 스크류 냉각기를 다양하게 만나보세요. 글리콜 냉각기는 물과 혼합된 에틸렌 글리콜의 일부를 사용하여 물의 어는점을 훨씬 초과하는 극도로 낮은 온도를 생성하는 냉동 시스템입니다. 에틸렌 글리콜에는 에틸렌 글리콜 기반과 프로필렌 글리콜 기반의 두 가지 유형이 있습니다. 에틸렌 글리콜의 부동액 특성은 냉각수가 낮은 냉각점에 도달할 때까지 유체 상태를 유지하도록 보장합니다. 작동 온도가 5°C(41°F) 미만인 경우 모든 냉각기 장치에 글리콜을 사용하는 것이 좋습니다. 저온 냉각기에 대한 당사의 광범위한 경험은 모든 공정 요구에 맞는 신뢰할 수 있는 엔지니어링 솔루션을 제공합니다.


100HP 수냉식 글리콜 스크류 냉각기 모델 TW-100WSH에는 R404a 냉매를 사용하는 다단계 밀폐형 스크류 압축기가 포함되어 있습니다. 냉매는 비파괴 오존 가스이며 환경 친화적인 것으로 간주됩니다. 높은 냉각 효율을 위해서는 수냉 타워와 수냉 펌프를 설치해야 합니다.


Tongwei는 15년의 냉동 경험을 보유한 중국 최고의 글리콜 냉각기 제조업체이자 공급업체입니다. 우리는 놀라운 사양과 최고 보증 서비스를 통해 최고 품질의 산업용 냉각기 시스템 생산을 보장합니다.


100 HP 수냉식 글리콜 스크류 냉각기 기술 사양 모델:TW-100WSL

모델

TW-100WSL

공칭 냉각 용량

KW

-10℃

186

-20℃

125

-30℃

90

냉각수 온도 범위

-30~5

최대 전력 소비

kw

73

완전 부하

앰프

220

전원



3PH-380V-50HZ (기준)

3PH-220-480V-60HZ(맞춤형)

냉각제

유형



R404A

청구금액

킬로그램

72

제어



열팽창 밸브의 외부 밸런스

압축기

유형



반밀폐형 나사 유형

kw

73

시작 모드



Y-Δ

콘덴서

유형



쉘 및 튜브 콘덴서

냉각수

m3/h

65

방수

Kpa

48

지름

인치

4"

증발기

유형



쉘 앤 튜브 유형 증발기

냉각수(m3/h)

-10℃

32

-20℃

21.5

-30℃

15.5

방수

Kpa

                     40

입구 및 출구 연결(BSP)

인치

                    4''

안전 장치

압축기 과열 보호, 과전류 보호, 고압 및 저압 보호, 과열 보호, 교통 보호, 상순/상 손실 보호, 저레벨 보호, 서리 보호

치수

mm

2900*950*1950

무게

킬로그램

2100



100 HP 수냉식 글리콜 스크류 냉각기의 특징 및 장점

 ▪ 냉각기 작동 상태의 전반적인 모니터링을 위한 Siemens PLC 온도 컨트롤러;  .

  ▪ 수온 범위 -30℃ ~ 5℃

  ▪ 고품질 쉘 앤 튜브 응축기 및 열 교환기

  ▪ 환경 친화적인 R404a 냉매와 4등급 용량 제어 25%-50%-75%-100%를 갖춘 스크류 압축기;

  ▪ 수냉타워 및 수냉펌프와 연결할 필요가 없습니다.

 ▪다음과 같은 안전 보호 기능을 갖춘 냉각기: 과부하 보호, 역상 경보, 고압/저압 경보, 물 흐름, 수위 표시기, 부동액 보호


수냉식 글리콜 스크류 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 수냉식 스크류 글리콜 냉각기의 핵심 동력입니다.


선택적으로 Hanbell Screw 브랜드 또는 Bizter Screw 압축기 1개가 포함된 50hHP 냉각기의 경우 필수 냉동 용량에 따라 R404A 냉매를 사용하며 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성을 제공합니다. 그리고 안정성.


각 스크류 압축기는 25%-50%-75%-100%의 4단계 에너지 제어를 통해 전체 스크류 냉각기가 안정적이고 높은 냉동 성능을 보장합니다.

한벨 스크류 압축기


비스터 스크류 압축기


3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 담당하므로 수냉식 스크류 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 수냉식 스크류 냉각기 증발기로 고효율 폐쇄 루프 쉘 및 튜브 유형 열교환기를 사용합니다.

쉘 및 튜브 증발기


3.3 콘덴서

수냉식 스크류 냉각기용 응축기는 높은 열 교환 효율과 우수한 안정성을 위해 수냉식 쉘 및 튜브입니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다.



수냉식 쉘 및 튜브 콘덴서


3.4 컨트롤러 패널

Tongwei 냉각기는 인간-컴퓨터 인터페이스와 대형 LED 터치 스크린 패널을 갖춘 통합 PLC 제어 시스템을 사용합니다.


4. 수냉식 글리콜 스크류 냉각기용 예비 부품


5. 수냉식 글리콜 스크롤 냉각기와 수냉식 글리콜 스크류 냉각기의 차이점은 무엇입니까?

수냉식 글리콜 스크롤 냉각기                           수냉식 글리콜 스크류 냉각기

▪ 3HP-60HP                                                           60HP 이상

▪ Danfoss/Panasonic 스크롤 압축기                      Hanbell/Bitzer 스크류 압축기

▪물탱크 및 물펌프 내장                       물탱크 및 물펌프 제외

수냉식 글리콜 스크롤 냉각기


수냉식 글리콜 스크류 냉각기


냉각에 글리콜이 사용되는 이유는 무엇입니까?

냉각기에서 가장 일반적으로 사용되는 냉각수는 물 또는 물-글리콜 혼합물입니다. 글리콜 기반 냉각수는 에틸렌 글리콜 또는 프로필렌 글리콜로 구성됩니다. 글리콜 냉각수의 주요 장점은 부동액입니다. 순수한 물은 0°C에서 얼고, 30% 에틸렌 글리콜은 -14°C에서 얼습니다. 글리콜 혼합물의 어는점이 낮기 때문에 물의 어는점보다 낮은 품목을 냉각하는 데 이상적입니다. 글리콜은 물보다 열용량이 낮지만(글리콜 1kg은 물 1kg보다 가열하기가 더 쉽습니다), 높은 온도 차이로 인해 글리콜 혼합물은 순수한 물보다 더 빨리 열을 분산시킬 수 있습니다. 글리콜 혼합물은 냉각기가 많은 양의 열을 신속하게 방출해야 하는 응용 분야에 더 적합합니다. 탁월한 열 전달 매개변수를 제공하는 것 외에도 글리콜은 열 전달 장비에서 조류 성장을 억제하는 경향이 있습니다.


에틸렌글리콜과 프로필렌글리콜의 특성 비교

     재산

 에틸렌 글리콜

 프로필렌 글리콜

 어는점 내림

 더 효과적인

  덜 효과적

 열전달 효율/용량

  더 나은

 더 적은

 점도

 낮추다

  더 높은

 가연성

 낮은

 낮은

 화학적 산소 요구량

 낮은

 더 높은

 생분해

 10~30일 내에 분해됨

  분해되는데 20~30일 이상 필요

 발암성

  아니요

  아니요

 독성

 경구 복용 시 높은 수준의 급성, 신장을 표적으로 함

  낮은 수준의 급성

 피부 자극제

  낮은

   낮은

에틸렌 글리콜과 프로필렌 글리콜


100 HP 수냉식 글리콜 스크류 냉각기는 어떻게 작동합니까?

글리콜 냉각기는 냉각 구성 요소와 물-글리콜 혼합물을 냉각수로 포함하는 튜브로 구성됩니다. 냉동 장치의 냉각된 유체는 가열된 공정을 둘러싸는 열 교환기와 연결된 배관을 통해 전달됩니다. 관련 공정에서 열을 흡수한 후 뜨거운 냉각수는 냉각을 위해 냉동 장치로 반환되고 이후 공정이 반복됩니다.


글리콜 냉각기는 압축기, 증발기, 응축기, 조절 요소 및 전기 제어 시스템으로 구성됩니다. 글리콜 냉각기의 작동 원리를 살펴보겠습니다.


사용할 물과 글리콜의 비율


냉각 시스템에서 글리콜 대 물 혼합물의 적절한 비율을 사용하는 것은 작동 중 필요한 가장 낮은 온도에 따라 달라집니다. 글리콜이 부족하면 시스템이 얼어붙고 파이프가 파열될 수 있으며 심지어 냉각기 증발기가 손상될 수도 있습니다. 글리콜 냉각기, 냉각기 시스템에 글리콜이 너무 많으면 시스템이 비효율적입니다.


하지만 글리콜과 물 혼합물의 가장 좋은 비율은 무엇입니까? 냉각 공정에서 글리콜 냉각기에 대한 글리콜과 물 혼합물의 글리콜 비율을 아래에서 확인하십시오.

글리콜

16%

84%

0℃

24%

76%

-5℃

32%

68%

-10℃

40%

60%

-15℃

45%

55%

-20℃

50%

50%

-25℃

55%

45%

-30℃


9. 저온 글리콜 냉각기는 어떤 용도로 사용할 수 있습니까?

글리콜 냉각기는 다양한 액체 및 기타 산업 응용 분야를 냉각하는 데 사용되는 특정 종류의 냉각 시스템입니다.

글리콜 냉각기를 사용하면 필요한 산업 용도에 맞는 저온을 달성할 수 있습니다.

글리콜 냉각기는 다음 산업 분야에 가장 많이 사용됩니다.


9.1 양조장

양조장에서 글리콜 냉각기는 맥아즙 냉각, 발효 제어, 충돌 냉각 용기, 사전 포장 및 제품 보관에 사용됩니다.

양조장용 글리콜 냉각기


9.2 와이너리

글리콜 냉각기는 발효 공정, 저온 안정화 및 실내 냉각 목적으로 널리 사용됩니다.

와이너리용 글리콜 냉각기


9.3 사이다 밀스

발효 제어에는 중요한 수온 제어가 필요합니다. 글리콜 냉각기는 주스와 우유를 차갑게 식히고 최종 제품을 냉장 보관할 수도 있습니다.

 사이다 밀스용 글리콜 냉각기


9.4 증류소

발효 과정에서 글리콜 냉각기는 열 제거 목적으로 증류 탱크와 증류기 사이의 순환을 위해 안정적인 냉각수를 제공합니다.



증류소용 글리콜 냉각기


9.5 식품 산업.

글리콜 냉각기는 냉동 식품의 안전과 일관된 품질을 보장하기 위해 저온 냉각수를 제공할 수 있으며, 식품 가공 회사에서는 매일 저온 냉각이 필요합니다.

식품 산업용 글리콜 냉각기


9.6 유제품

적절하게 설계된 유제품 글리콜 냉각기는 우유를 매우 빠르게 냉각시켜 우유가 착유 팔러에서 단열 탱크로 이송될 때 우유 온도(및 박테리아 성장)를 통제하는 데 도움을 줍니다.

유제품용 글리콜 냉각기


여기에 언급되지 않은 응용 분야에 글리콜 냉각기가 필요합니까? 저희에게 연락하시면 귀하의 정확한 요구 사항에 맞는 저렴한 솔루션을 맞춤화해 드리겠습니다.


귀하의 응용 분야에 적합한 100HP 수냉식 글리콜 스크류 냉각기를 어떻게 선택할 수 있습니까?

귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양에는 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기 등 4가지 중요한 냉각기 사양이 있습니다. 유형.


10.1냉각기의 적절한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다.  우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ;  1톤=3.517KW;  1KW=3412Btu/h;


냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)



예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.


10.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.


10.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.


10.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.


수냉식 글리콜 스크류 냉각기의 배송 방법

전문 저온 글리콜 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.


1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.


2. 바다로 배송: 항공보다 운송 시간이 길지만 화물 비용이 저렴하고 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 방법입니다. 귀하의 지역 항구를 배달합니다.


3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.


100 HP 수냉식 글리콜 스크류 냉각기 공급업체로 Tongwei를 선택해야 하는 이유는 무엇입니까?

▪ 신뢰할 수 있는 경험

우리는 15년 넘게 물 냉각기를 설계하고 제작해 왔습니다. 공냉식 냉각기부터 수냉식 냉각기까지, 당사는 거의 모든 산업과 응용 분야에 적합한 냉각기를 제작해 왔습니다.


▪ 빠른 견적

오늘 귀하의 프로젝트에 대한 견적을 받아보세요! 우리는 일반적으로 2시간 이내에 맞춤형 견적을 제공합니다.


▪ 연중무휴 고객 서비스

우리가 항상 당신 곁에 있을 것이라는 것을 믿으세요. 질문이 있거나 견적이 필요한 경우, 하루 24시간 언제든지 전화를 받을 수 있는 사람이 있습니다.


▪ 튼튼하고 믿을 수 있는 기계

당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대해 경쟁력 있는 보증을 제공합니다.
