Links | Sitemap | RSS | XML | Privacy Policy15년 이상의 경험을 보유한 선도적이고 전문적인 수냉식 스크류 냉각기 제조업체인 Tongwei는 TW-WSH 시리즈의 수냉식 스크류 냉각기에 대해 30톤에서 500톤에 이르는 완전한 용량 범위를 제공합니다. 냉매 고갈, 간단한 설치, 뛰어난 효율성 및 강력한 제어 기능을 갖춘 이 냉각기는 교체 및 신규 건설 프로젝트에 이상적입니다. 150톤 수냉식 스크류 유형 냉각기는 한벨/비트저 스크류 압축기, 쉘 앤 튜브와 같은 최고 품질의 브랜드 구성 요소를 갖추고 있습니다. 유형 증발기 및 응축기, PLC 온도 조절기. 높은 냉각 효율을 위해서는 냉각탑을 설치해야 합니다. 수냉식 스크류 냉각기는 주로 화학 공장, 식품 가공 또는 기타 대규모 산업 냉각에 사용됩니다. 우리는 귀하에게 매우 합리적인 가격으로 보증된 수냉식 스크류 냉각기를 제공하고 중국에서 귀하의 장기적인 수냉식 스크류 냉각기 공급업체가 되기를 기대합니다. .냉각기 모델: TW-500WSH냉각 용량: 520KW(447200kcal/h)냉매: R22/R407c/R134A전원 공급 장치: 380V/50HZ /3PH(표준) / 208-480V/60HZ/3PH(맞춤형)압축기 상표: Hanbell/Bitzer 나사 압축기증발기 유형: 쉘 및 튜브
수냉식 스크류형 냉각기는 에너지 효율적인 냉각 작동을 위해 반밀폐형 스크류 압축기와 만액식 증발기를 갖춘 냉각 장치의 일종입니다. 열교환을 촉진하기 위해 냉각탑에서 재순환되는 물을 사용합니다. 냉각탑, 강, 연못 등의 오염원은 수냉식 응축기와 냉각탑을 거쳐 찬 공기로 실내나 건물 내부로 배출됩니다.공냉식 스크류 냉각기, 수냉식 스크류 냉각기는 일반적으로 더 높은 냉각 효율과 더 낮은 소음 수준을 제공합니다.

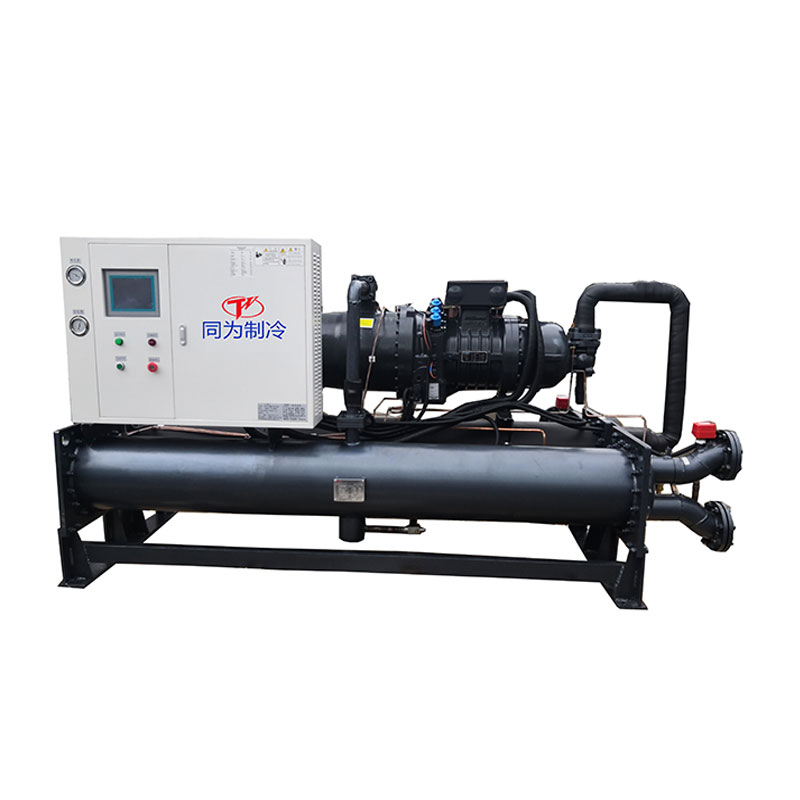

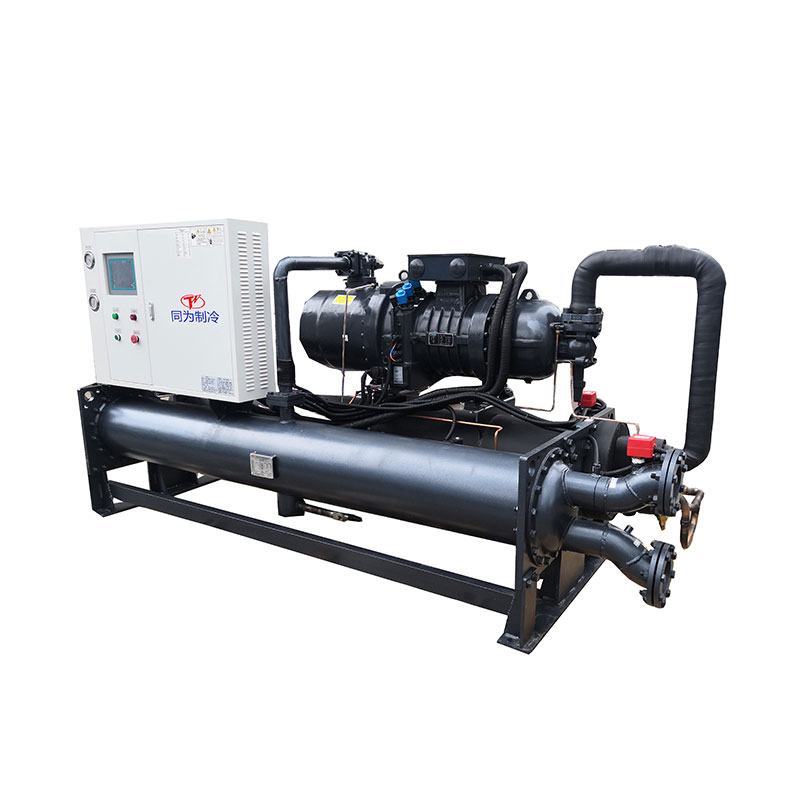

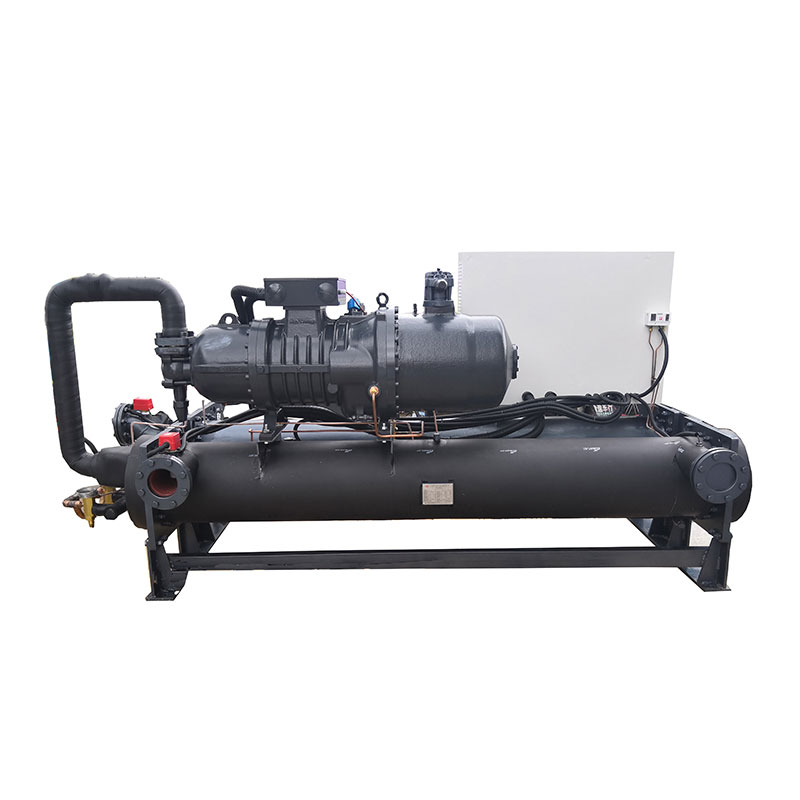

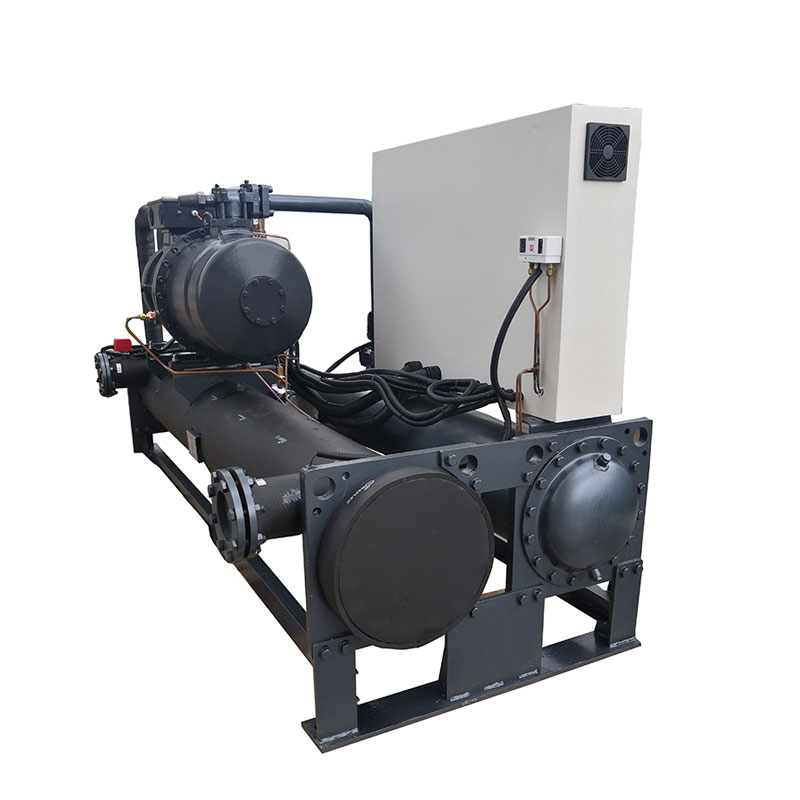

150톤 수냉식 스크류형 냉각기 모델TW-500WSH, 냉각 용량이 520KW이거나 우리가 부르는 것160마력,R407c, R22, R134a 및 R404a를 사용하는 하나의 반밀폐형 한벨 스크류 압축기가 장착되어 있으며 스크류 냉각기 작동 조건, 적용 요구 사항 및 주변 온도, 쉘 및 튜브 증발기, 팽창 밸브 및 수냉식 쉘에 따라 모두 사용 가능 넓은 온도 조절 범위와 냉동 능력으로 5°C ~ 25°C 사이의 온도를 정밀하게 제어할 수 있어 플라스틱(사출성형, 압출), 플라스틱 포장, 자동차 제조, 전자 제조, 전기 도금, 제약, 화학, 초음파 냉각, 인쇄 등. 수냉식 스크류 냉각기는 산업용 냉각 분야에서 이상적인 선택으로 장비와 공정의 안정적인 작동을 보장합니다.
15년 이상 중국의 선도적인 스크류 냉각기 제조업체이자 공급업체인 Tongwei는 40Ton, 50Ton, 80Ton 120 Ton 및 200Ton의 다양한 공냉식 또는 수냉식 스크류 냉각기 냉각 용량을 미국, 캐나다, 필리핀, 호주, 말레이시아, 싱가포르, 인도네시아, 칠레, 멕시코, 아르헨티나, 콜롬비아, 남아프리카, 쿠웨이트, 이집트, 사우디 아라비아 등. 우리는 고품질 냉각기를 제공할 뿐만 아니라 탁월한 고객 서비스를 최우선으로 생각합니다. Tongwei의 가장 큰 장점은 고객이 최우선이라는 것입니다. 이는 경쟁사와 차별화됩니다. 당사의 지식이 풍부한 팀은 탁월한 고객 서비스와 귀하의 만족을 제공하기 위해 최선을 다하고 있습니다. 당사 팀이 귀하의 냉각기에 제공하는 주요 이점 중 일부는 다음과 같습니다. 배송 전에 각 냉각기 시스템을 철저히 풀고 청소하고 테스트합니다. 모든 장치에 대해 정기적인 품질 보증 점검을 수행합니다. 새로운 기계와 시스템만 고객에게 배송하십시오. 가능한 한 신속하고 효율적으로 문제를 해결하십시오.문의하기오늘 수냉식 스크류 냉각기를 사용하여 이러한 모든 큰 이점을 얻으십시오. 우리 팀원은 귀하의 질문에 기꺼이 답변하고 전체 기술 사양에 대해 논의할 것입니다. 우리는 당신과 함께 일하기를 기대합니다.
모델 |
TW-500WSH |
||||
공칭 냉각 용량 |
KW |
520 |
|||
톤 |
147.85 |
||||
Kca/h |
447200 |
||||
냉각수 온도 범위 |
℃ |
5~35℃ |
|||
최대 전력 소비 |
kw |
109 |
|||
완전 부하 |
앰프 |
187 |
|||
전원 |
|
3PH - 380V - 50HZ(기준) 3PH - 220-480V - 60HZ(맞춤형) |
|||
냉각제 |
유형 |
|
R407c |
||
충전량 |
킬로그램 |
88 |
|||
제어 |
|
전기 열팽창 밸브 |
|||
압축기 |
유형 |
|
반밀폐형 나사 |
||
힘 |
KW |
109 |
|||
시작 모드 |
|
Y-Δ |
|||
용량 제어 |
|
0-25-50-75-100% |
|||
콘덴서 |
유형 |
|
수냉식 쉘 앤 튜브형 콘덴서 |
||
냉각탑 물 유량 |
m3/h |
108.2 |
|||
압력 |
Kpa |
45 |
|||
입구와 출구 연결 |
|
5 |
|||
증발기 |
유형 |
|
건식 쉘 앤 튜브형 증발기 |
||
냉각수 유량 |
m3/h |
89.4 |
|||
압력 |
KPa |
41 |
|||
입구와 출구 연결 |
인치 |
5 |
|||
안전 장치 |
압축기용 과부하 계전기, 과전류 보호, 고압 및 저압 보호, 과열 보호, 교통 보호, 3상 오류 보호 계전기, 냉각수 레벨 스위치, 유량 스위치 |
||||
치수 |
mm |
3100*1250*1630 |
|||
기계 중량 |
킬로그램 |
2500 |
|||
런닝 웨이트 |
킬로그램 |
3000 |
이 150톤 수냉식 스크류형 냉각기는 수냉식이므로 열 방출을 위해 냉각탑과 연결해야 하며 냉각기는 쉘 앤 튜브 증발기와 응축기가 있으므로 외부 버퍼 탱크와 펌프도 연결해야 합니다. 블로우 연결을 참조하십시오. 참고용 그림:
참고를 위한 완충 물 탱크 외부 임명을 가진 150Ton 물에 의하여 냉각되는 나사 냉각장치
»냉각기는 반밀폐식 Hanbell/Bitzer 스크류 압축기를 채택합니다. 압축기는 용량 제어 0-25%-50%-75%-100%를 사용하며 부하 변화에 따라 자동으로 조정되며 에너지 효율이 더 높습니다.
»수냉식 스크류 냉각기는 고효율 쉘 및 튜브 열교환을 사용하여 냉각 효율을 향상시킵니다. 동시에 열교환기로 유입되는 윤활유의 양을 줄이기 위해 칠러는 2차 오일 함량을 높여 열교환기로 유입되는 오일의 양을 최소화하고 특수 설계된 인젝터를 통해 통과시킵니다. 오일 회수 장치는 열 교환기의 윤활유를 압축기로 다시 안내하여 장치의 냉동 효율을 향상시키고 장치 작동의 신뢰성을 향상시킵니다.
»수냉식 스크류 냉각기는 PLC 온도 컨트롤러를 사용하여 장치의 전체 작동을 모니터링합니다. 터치 스크린을 통해 조정 및 설정이 가능합니다. 압축기로 유입되는 냉매의 온도와 압력을 조절하여 에너지 소비를 절감합니다.
»워터 펌프를 통해 연속적인 냉수 흐름이 물 탱크에서 냉각기로 들어갑니다. 수냉식 스크류 칠러의 물탱크와 냉각 부품은 수도관을 통해 연결됩니다.
»냉매는 R22, R134A, R407C, R404a일 수 있습니다.
»표준 설계의 경우 380V-415V/50Hz 3pH. 필리핀, 멕시코 또는 미국 고객을 위한 220-570v 60hz 3ph와 같은 고객 요청에 따라 디자인이 다릅니다.
압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 수냉식 스크류 냉각기의 핵심 동력입니다.
150톤 수냉식 스크류 유형 냉각기(선택 사항용 Hanbell Screw 브랜드 또는 Bizter Screw 압축기 1개 포함)의 경우 필요한 냉동 용량에 따라 R407C 냉매를 사용하며 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 친화적입니다. 보호 및 내구성, 안전 및 안정성.
각 스크류 압축기는 25%-50%-75%-100%의 4단계 에너지 제어 기능을 갖추고 있어 전체 스크류 냉각기가 안정적이고 높은 냉동 성능을 보장합니다.
한벨 스크류 압축기
비스터 스크류 압축기
증발기는 냉각되는 액체에서 열을 추출하는 역할을 담당하므로 수냉식 스크류 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 수냉식 스크류 냉각기 증발기로 고효율 폐쇄 루프 쉘 및 튜브 유형 열교환기를 사용합니다.
쉘 및 튜브 증발기
수냉식 스크류 냉각기용 응축기는 높은 열 교환 효율과 우수한 안정성을 위해 수냉식 쉘 및 튜브입니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다.
수냉식 쉘 및 튜브 콘덴서
Tongwei 냉각기는 인간-컴퓨터 인터페이스와 대형 LED 터치 스크린 패널을 갖춘 통합 PLC 제어 시스템을 사용합니다.
PLC 컨트롤러 패널
귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.
냉각기의 냉각 용량을 어떻게 알 수 있는지에 대해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h;1톤=3.517KW;
1KW=3412Btu/h;
냉각기의 냉각 용량을 계산하는 공식도 있습니다.
냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86
열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)
냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2
참고 : T1: 유입수 온도(℃) T2: 요구 냉수 온도(℃)
예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?
온도차 = 35℃-15℃=20℃
물 유량 = 10m³/시간
냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW
냉각기 크기 초과 = 232 x 1.2 = 278.4KW
냉각기에는 278.4kW의 냉각 용량이 필요합니다.
국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.
필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.
싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.
멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.
미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.
R22, R407C, R404A, R134A는 선택 사항입니다.
R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.
R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.
R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.
R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.
공냉식 스크류 냉각기는 일반적으로 하나의 증발기를 사용합니다.쉘 앤 튜브 열교환기.쉘 앤 튜브형 증발기로서 연결을 위해 추가 완충수 탱크가 필요합니다.
버퍼 탱크의 용량은 특정 요구 사항에 따라 맞춤 설정할 수 있습니다. 더 큰 열부하를 완충하고 더 많은 냉각수를 저장할 수 있습니다.
304 스테인레스 스틸 물 탱크
수냉식 냉각기는 열 방출을 위해 외부 수냉식 타워 및 수냉식 펌프와 연결해야 합니다. 그렇다면 수냉식 스크류 냉각기에 적합한 수냉식 타워 모델을 선택하는 방법은 무엇입니까?
수냉식 냉각기용 냉각탑을 선택할 때 고려해야 할 세 가지 중요한 온도 요소가 있습니다.입구 온수 온도, 출구 냉수 온도, 그리고습구 온도. 온수 온도는 타워에 들어가는 온도입니다. 냉수 온도는 물에서 나오는 온도이고, 습구 온도는 타워가 위치한 지역의 일반적인 온도를 나타냅니다.
접근 방식은 물이 탑에 들어갈 때의 수원 온도와 물이 탑을 떠난 후의 물 온도 간의 차이를 나타내는 데 사용되는 용어입니다. 이는 열교환 과정의 효율성을 결정하는 중요한 요소입니다.
올바른 냉각탑을 선택하려면 기계적 효율성이 우선적으로 고려되어야 합니다. 이는 냉각탑 내 주변 공기를 순환시키는 데 필요한 팬 전력량을 나타냅니다. 범위(뜨거운 물과 차가운 물의 온도 차이)도 에너지 사용에 영향을 미치므로 중요합니다.
따라서 충분한 냉각 용량을 갖춘 냉각수탑을 선택하는 방법을 알아보려면 어떤 상황에서 냉각탑을 사용해야 하는지 이해해야 합니다. 아래 수냉식 타워가 수냉식 스크류 냉각기에 적합한지 확인하십시오.
냉각기의 냉각 용량 |
물 냉각탑 용량 |
70마력(230KW/65톤) |
80톤 |
80마력(250KW/70톤) |
100톤 |
90마력(300KW/85톤) |
100톤 |
100HP(350KW/100톤) |
125톤 |
110마력(375KW/110톤) |
125톤 |
120마력(415KW/117톤) |
150톤 |
140마력(470KW/130톤) |
175톤 |
160마력(500KW/140톤) |
175톤 |
170마력(560KW/160톤) |
200톤 |
180마력(590KW/165톤) |
200톤 |
200마력(610KW/173톤) |
250톤 |
공냉식 및 수냉식 스크류 냉각기는 다양한 산업 분야의 냉각 응용 분야에 사용되는 냉각기 유형입니다.
공냉식 스크류 냉각기와 수냉식 스크류 냉각기의 주요 차이점은 콘덴서입니다.
공냉식 스크류 냉각기의 응축기는 주변 공기에 의해 냉각되며, 냉각 과정에서 발생하는 열은 주변 공기로 소산됩니다.
냉각탑에 부착된 쉘 앤 튜브 수형 응축기를 갖춘 수냉식 스크류 냉각기는 일반적으로 물을 사용할 수 있는 중형 및 넓은 설치에 사용됩니다. 따라서 수냉식 스크류 냉각기는 외부 수냉탑 및 수냉 펌프와 연결해야 합니다. , 공냉식 스크류 냉각기보다 설치가 더 문제입니다.
그러나 주변 온도가 50℃ 이상으로 매우 높은 경우에는 수냉식 스크류 냉각기를 사용하는 것이 좋습니다. 공냉식 스크류 냉각기는 열교환 매체로서의 공기와 수냉식의 한계로 인해 동일한 냉각 용량을 달성하기 위해 더 많은 에너지를 소비할 수 있기 때문입니다. 스크류 냉각기는보다 안정적이고 효율적인 열 방출을 위해 일정한 수원을 사용하므로 주변 온도가 높을 때 수냉식 스크류 냉각기는 에너지 효율적이고 귀하의 응용 분야에 더 나은 선택입니다.
공냉식 스크류 냉각기
수냉식 스크류 냉각기는 산업 및 상업용 모두에 안정적이고 신뢰할 수 있는 수냉식 소스를 제공할 수 있는 매우 인기 있는 냉동 시스템입니다.
수냉식 스크류 냉각기는 플라스틱 산업, 식품 산업, 화학 산업 및 시멘트/콘크리트 냉각에도 널리 사용됩니다.
수냉식 스크류 냉각기는 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 취입 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에서도 널리 사용됩니다.
수냉식 스크류 냉각기를 사용하는 기능은 플라스틱 금형 온도를 낮추기 위한 냉각수 유량을 제공하여 제품 품질과 생산 효율성을 보장하는 것입니다.
플라스틱 산업용 수냉식 스크류 냉각기
수냉식 냉각기는 식품 산업에서 온도 제어를 유지하고, 품질을 보존하고, 다양한 생산 공정을 지원하고, 규정을 준수하는 데 중요합니다.
식품 산업용 수냉식 스크류 냉각기
제약 산업은 혼합, 압출, 혼합, 공냉식 스크류 냉각기가 저온 냉각수를 제공하고 화학 기계의 온도를 낮추는 냉각 기계 및 제약 냉각 처리와 같이 다양한 가열 및 냉각 매개변수를 통해 가공하여 의약품을 준비합니다.
화학 산업용 수냉식 스크류 냉각기
시멘트 생산에는 상당한 양의 열을 발생시키는 일련의 화학 반응이 포함됩니다. 시멘트는 일반적으로 물과 혼합되어 콘크리트로 알려진 물질의 온도가 시멘트 골재와 물의 화학적 결합에 사용되는 물에 의해 크게 결정됩니다.
전문 물 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.
1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.
2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.
3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
