25HP 20톤 공랭식 방폭형 냉각기

25HP 20톤 공랭식 방폭형 냉각기

방폭형 냉각기는 폭발성 및 위험한 환경을 견딜 수 있도록 설계되었습니다. 당사의 맞춤형 방폭 냉각기는 특정 규정 및 NEC 분류를 충족하도록 설계 및 제작되었습니다. 모든 방폭형 냉각기는 귀하의 주문에 맞게 맞춤 제작되며 Class 1 Division 1 및 Class 1Division 2 요구 사항을 충족할 수 있습니다. 우리는 귀하의 시설 요구 사항에 맞게 다양한 용량의 냉각기 옵션을 제공합니다.

Tongwei는 공기 응축식 방폭 냉각기와 물 응축식 방폭 냉각기 등 다양한 유형의 방폭 냉각기를 제조합니다. 두 제품 모두 폭발을 일으킬 수 있는 주변 가연성 물질로부터 부품을 보호하기 위해 강화된 설계를 갖추고 있습니다. 해당 구성 요소는 포장된 냉각기 하우징에 포함되어 있습니다. (일부 모델은 더 작은 설치 공간으로 공간 절약형 설계가 가능합니다.) 내부 스테인레스 스틸 증발기 코일이 있는 스테인레스 스틸 저장 냉각 탱크를 용접하는 것부터 시작하여 귀하의 응용 분야를 안전하게 냉각할 수 있도록 귀하의 사양에 맞는 방폭형 냉장고를 제작해 드립니다.

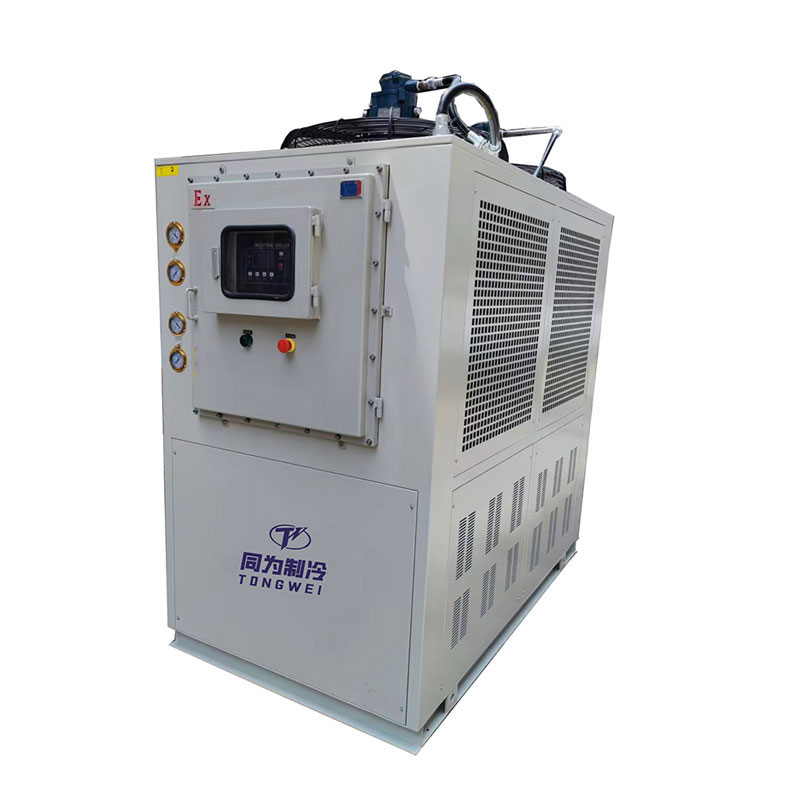

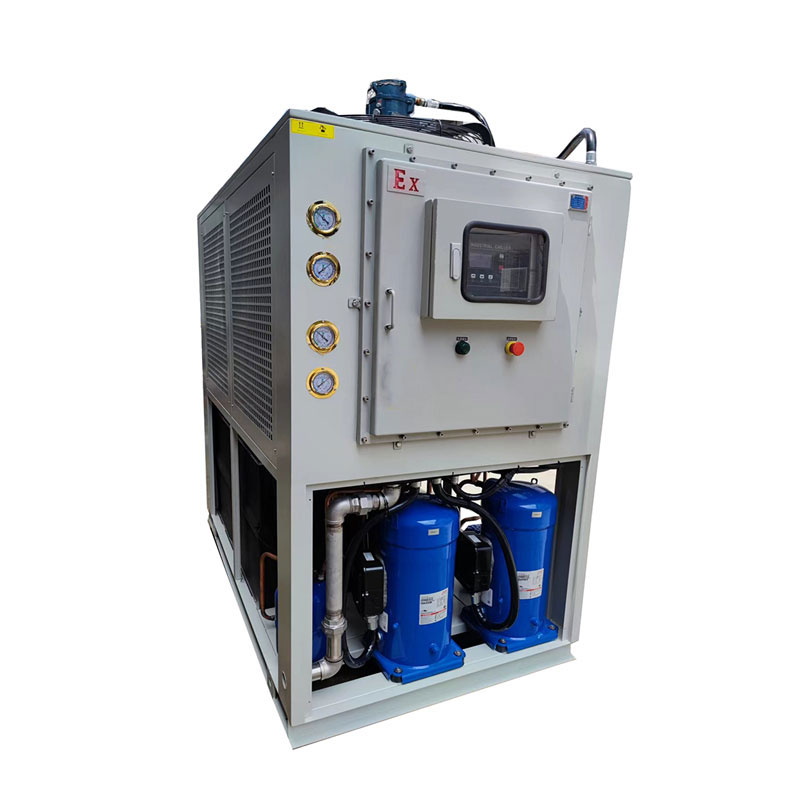

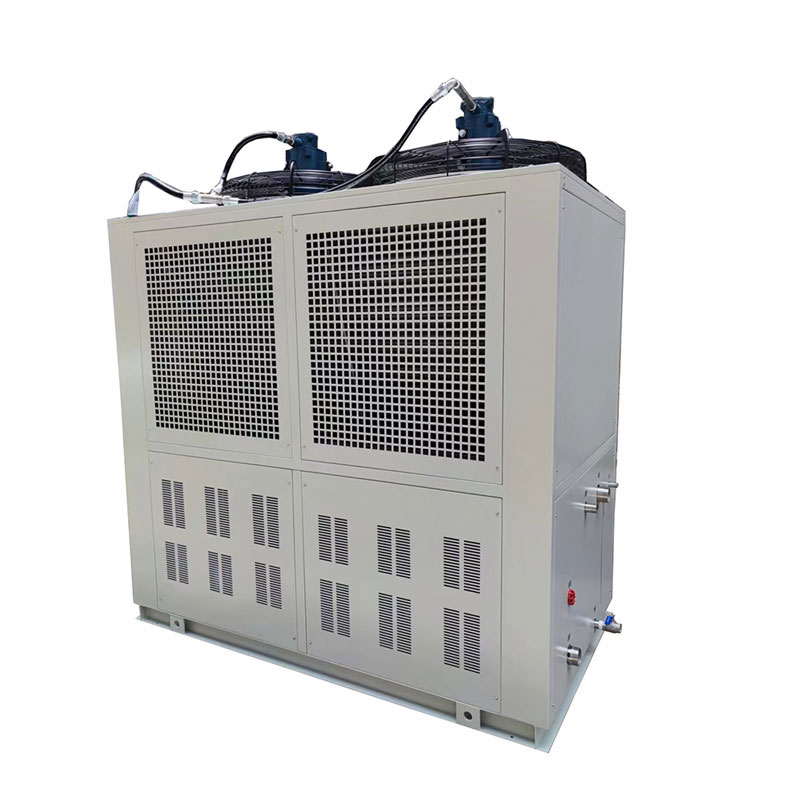

25HP 20톤 공냉식 방폭형 냉각기모델 TW-25AD냉각 용량은 약 70KW이며 R410A/R407C 냉매를 사용하는 2개의 12.5HP 다단계 밀폐형 스크롤 압축기를 포함하는 방폭 워터 펌프, 팬 및 전기 상자를 사용합니다. 냉매는 비파괴 오존 가스이며 환경 친화적인 것으로 간주됩니다.

Tongwei는 중국에 위치한 맞춤형 냉각기 및 냉각 시스템의 신뢰할 수 있는 제조업체이자 공급업체입니다. 다년간의 경험을 바탕으로 우리는 놀라운 사양과 우수한 보증 서비스를 통해 최고 품질의 맞춤형 냉각기 시스템 생산을 보장합니다. Tongwei는 귀하의 건물에 적합한 냉각기 솔루션을 찾는 데 도움을 드릴 수 있습니다. 우리는 귀하의 필요에 따라 맞춤형으로 오래 지속되는 냉각기를 제공합니다.문의하기오늘부터 적합한 냉각기 시스템을 시작하겠습니다.

공냉식 방폭형 냉각기

방폭냉각기 기술규격

방폭형 냉각기가 중요한 이유

직원과 시설의 안전을 보호하기 위해 폭발 가능성을 줄이는 것은 모든 사업주의 주요 목표가 됩니다. 일부 작업장은 다른 작업장보다 더 위험합니다. 냉각기의 스파크가 폭발성 또는 가연성 물질을 발화시킬 수 있는 위험을 줄입니다. 이것이 바로 방폭 냉각기가 많은 산업 분야에서 안전 요구 사항이 되는 이유입니다. 모든 방폭장비의 가격은 높지만, 잘못된 기계 사용으로 인한 산업재해로 인한 인명 손실에 비하면 그 비용은 훨씬 적습니다.

안전 문제 외에도 공기 중에 가연성 물질이 있는 많은 장소에서는 방폭형 냉각기가 법적으로 요구됩니다. 가연성 물질의 발화 위험 외에도 규정을 준수하지 않으면 막대한 배출이 발생할 수 있습니다.

방폭형 냉각기는 어떻게 작동합니까?

방폭형 냉각기에는 다양한 유형이 있으며 각 냉각기의 작동 방식은 사용되는 구성 요소에 따라 다릅니다. 예를 들어,스크류 및 스크롤 압축기, 공냉식 및 수냉식 응축기. 냉각기 시스템의 구성 요소는 방폭 구조가 아닙니다. 전체 시스템의 설계. 그러나 이러한 구성 요소는 냉각기의 궁극적인 효율성과 도달할 수 있는 온도를 결정합니다. 직장에 적합한 냉각기를 선택할 때 이 정보를 사용하십시오.

대부분의 냉각기는 동일한 방식으로 작동합니다. 즉, 원하는 온도에서 증발기의 차가운 끝 부분에 냉매를 지속적으로 흐르게 하는 것입니다. 그런 다음 냉각기는 공정을 통해 냉각된 유체를 펌핑하여 장비에서 열을 발산하고 이를 다시 반환 측으로 유입시킵니다. 우리가 선택하는 냉각기의 범위는 -60F ~ 30F입니다. 냉각기 냉각에 대한 특별한 요구 사항이 있는 경우 당사에 문의하십시오.

냉매는 액체와 기체의 혼합물에서 과정을 시작합니다. 가스와 액체는 증발기로 들어가고, 그곳에서 열에 의해 냉매가 저압 가스로 변환됩니다. 이 가스는 여러 가지 방법 중 하나를 사용하여 가스를 고압 상태로 압축하는 압축기로 들어갑니다. 이 가스는 응축기로 이동하여 물이나 공기로 냉매를 냉각시킬 수 있습니다. 응축기에서 냉각수는 열을 방출하고 액체로 응축됩니다. 액체가 팽창 밸브를 통과할 때 고압이 되면 팽창 밸브는 냉각된 냉매가 증발기로 들어가는 양을 조절하고 사이클을 다시 시작합니다.

공냉식 방폭형 냉각기 설치

수냉식 방폭형 냉각기 설치

방폭형 냉각기의 종류

당사는 귀하의 응용 분야의 모든 크기를 냉각할 수 있도록 1/2톤에서 200톤까지의 방폭 냉각기를 제공합니다. 방폭형 냉각기에 대해 자세히 알아보세요.

스크롤 방폭형 냉각기

당사의 단일, 이중 및 다중 회로 스크롤 방폭 냉각기는 업계를 선도하고 오래 지속되는 솔루션인 스크롤 압축기와 함께 사용할 수 있습니다.

▪ 공냉식 및 수냉식 스크롤

▪ 1~60마력(1KW~200KW)

▪ 단일, 이중 또는 다중 회로(3개 또는 4개)

▪ Panasonic 또는 Danfoss 스크롤 압축기

20HP 공냉식 스크롤 방폭 냉각기

30HP 수냉식 스크롤 방폭 냉각기 

스크류 방폭형 냉각기

당사의 단일 또는 이중 회로 스크류 방폭 냉각기는 Hanbell 또는 Bizter 스크류 압축기를 사용하여 오래 지속되는 성능과 신뢰성을 제공합니다.

▪ 공냉식 및 수냉식

▪ 60~300마력(200KW~1500KW)

▪ 단일 또는 이중 회로

90HP 수냉식 스크류 방폭형 냉각기 

방폭형 냉각기의 주요 구성 요소는 무엇입니까

5.1 압축기

압축기는 냉매를 휘젓기 위해 압력 변화를 생성하기 때문에 방폭형 냉각기의 핵심 동력입니다.

1/2HP(1/2 Ton)부터 60HP(5oTon)까지의 방폭형 냉동기입니다.파나소닉또는Danfoss 브랜드 스크롤 압축기 ,

60HP(50 Ton) 이상 방폭형 냉각기한벨또는Bitzer 브랜드 스크류 압축기 ,

이 브랜드 압축기는 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성 및 안정성을 갖추고 있습니다.

파나소닉 압축기

댄포스 압축기

5.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하기 때문에 방폭형 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기, 304SS 스테인레스 강판 유형 증발기의 코일.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

5.3 워터펌프

방폭형 냉각기용 워터펌프는 방폭형입니다.

방폭 워터 펌프

5.4 콘덴서

공냉식 폭발 냉각기용 콘덴서에는 효율적인 교차 심 핀과 암나사형 구리 튜브가 장착되어 있어 높은 열 교환 효율과 우수한 안정성을 제공합니다. 방폭형 냉각기 상단의 팬도 방폭형입니다.

방폭형 냉각장치용 알루미늄 핀+팬 콘덴서

수냉식 방폭형 냉각기용 콘덴서는 외부 스레드 엠보싱 공정을 사용하는 내부 구리 튜브가 있는 쉘 앤 튜브입니다. 이 디자인은 공정 중 냉매와 물 사이의 열 교환 효율을 효과적으로 향상시킵니다. 기존의 매끄러운 동관과 비교하여 외부 스레드 엠보싱 공정은 동관의 표면적을 증가시켜 열 교환을 위한 접촉 면적을 확장하고 콘덴서의 열전도도를 향상시킵니다. 이러한 최적화 설계를 통해 수냉식 냉각기의 응축기는 냉매의 열을 보다 빠르고 일관되게 물로 전달하여 물이 열을 운반할 수 있게 됩니다.

수냉식 방폭 냉각기용 쉘 앤 튜브 콘덴서

5.5 전기 박스

냉각기용 전기박스도 방폭형입니다.

방폭형 전기박스

방폭 클래스 이해

NEC(National Electrical Code)에 의해 설계된 폭발 방지 분류는 가연성 가스, 증기 또는 가연성 물질이 포함된 환경에서 폭발 위험을 최소화하기 위한 주요 안전 표준입니다. 이러한 지침은 구조물 내 폭발 가능성을 견딜 수 있는 능력을 기준으로 전자 장치 및 장비를 분류하는 데 중요한 역할을 합니다.

석유 및 가스, 화학 처리, 광업 및 제조와 같은 산업에서는 이러한 분류를 준수하는 것이 중요합니다. 이러한 지침을 따르면 인력과 자산을 보호할 뿐만 아니라 재난 발생 가능성을 크게 줄여 고위험 환경에서 운영 무결성에 대한 높은 기준을 유지할 수 있습니다.

방폭형 냉각기의 용도는 무엇입니까?

우리는 방폭형 냉각기에 추가 기능과 견고한 재료를 장착하여 향후 수년간 중요한 응용 분야에서 안정적인 작동을 보장합니다. 핵 과학부터 플라스틱 및 고무에 이르기까지 맞춤형 방폭형 냉각기는 다양한 응용 분야에 사용되며 직원과 시설을 보호합니다. 방폭형 냉각기는 냉각 및 모든 유형의 폭발로부터 보호가 필요한 다양한 응용 분야를 갖추고 있으며 다음을 포함합니다.

화학공장

화학 공장에서는 인화 가능성이 있는 물질을 생성하거나 저장할 수 있습니다. 저장공간에도 방폭시설이 필요하다.

석유화학 플랜트

석유화학 플랜트와 정유 플랜트를 구별하기 위해 전자는 석유에서 물질을 제조하고 후자는 원유를 정제합니다. 둘 다 위험 물질을 취급합니다. 휘발유와 같은 많은 석유화학제품의 인기는 부분적으로 가연성 때문입니다. 동일한 특성으로 인해 석유화학 공장도 화재 위험에 놓이게 됩니다.

가연성 액체 냉각

가연성 액체는 종종 위험한 증기를 방출합니다. 이러한 증기는 필요한 공간에서 방폭형 냉각기 및 기타 장비를 만듭니다. 유체가 밀봉된 상태로 유지되는 경우 해당 지역에는 Class I, Division 2 승인 장비만 필요합니다.

정유소

석유화학 정제에는 사용되는 모든 재료에 극도의 주의가 필요합니다. 정유소에서 생산되는 가연성 가스에는 1등급 방폭 냉각기가 필요합니다.

샘플 또는 프로세스 분석기

작업자는 샘플 또는 프로세스 분석기를 사용하여 다양한 물질의 화학적 구성을 식별할 수 있습니다. 샘플 분석 영역의 폭발 방지는 구성 요소가 알려지지 않았고 잠재적으로 유해한 요소이므로 생명을 구합니다.

곡물창고

밀가루는 가연성이 매우 높습니다. 곡물창고 근처에 살고 있고 폭발에 대한 이야기를 들어본 사람에게 물어보세요. 공기 중의 미세먼지는 작은 불꽃만으로도 폭발할 수 있습니다. 이것이 바로 사일로와 곡물 저장고에 방폭 장비가 필요한 이유입니다.

실험실

실험실의 환기는 작업자의 안전과 건강에 매우 중요합니다. 화재 안전과 폭발 방지도 중요합니다. 휘발성, 인화성 증기 또는 가스가 존재하는 곳이라면 발화할 수 있는 산란 불꽃을 방지하기 위해 특수 전기 부품이 필요합니다.

올바른 방폭형 냉각기 시스템을 어떻게 선택할 수 있습니까?

귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤형 선택을 위해 당사에 문의), 냉매, 증발기 유형 등 5가지입니다.

8.1 칠러의 냉각 용량

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ;  1톤=3.517KW;1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

8.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

8.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

8.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

8.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

25HP 20 톤 공냉식 방폭형 냉각기의 배송 방법

전문 물 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.

맞춤형 방폭 냉각기 공급업체로 Tongwei를 선택해야 하는 이유는 무엇입니까?

▪ 신뢰할 수 있는 경험

우리는 15년 넘게 물 냉각기를 설계하고 제작해 왔습니다. 공냉식 냉각기부터 수냉식 냉각기까지, 당사는 거의 모든 산업과 응용 분야에 적합한 냉각기를 제작해 왔습니다.

▪ 빠른 견적

오늘 귀하의 프로젝트에 대한 견적을 받아보세요! 우리는 일반적으로 2시간 이내에 맞춤형 견적을 제공합니다.

▪ 연중무휴 고객 서비스

우리가 항상 당신 곁에 있을 것이라는 것을 믿으세요. 질문이 있거나 견적이 필요한 경우, 하루 24시간 언제든지 전화를 받을 수 있는 사람이 있습니다.

▪ 튼튼하고 믿을 수 있는 기계

당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대해 경쟁력 있는 보증을 제공합니다.
