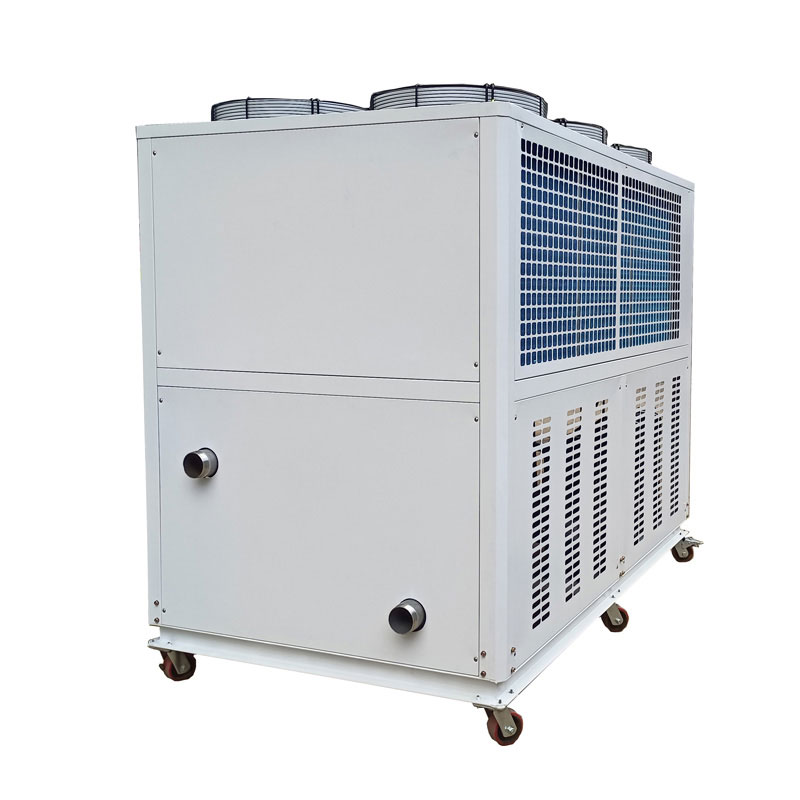

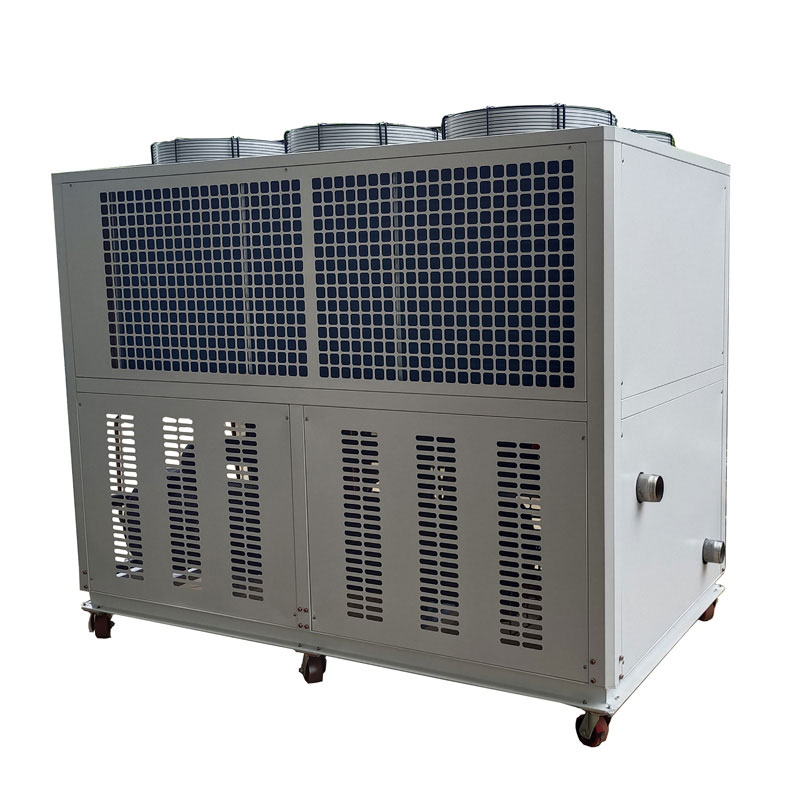

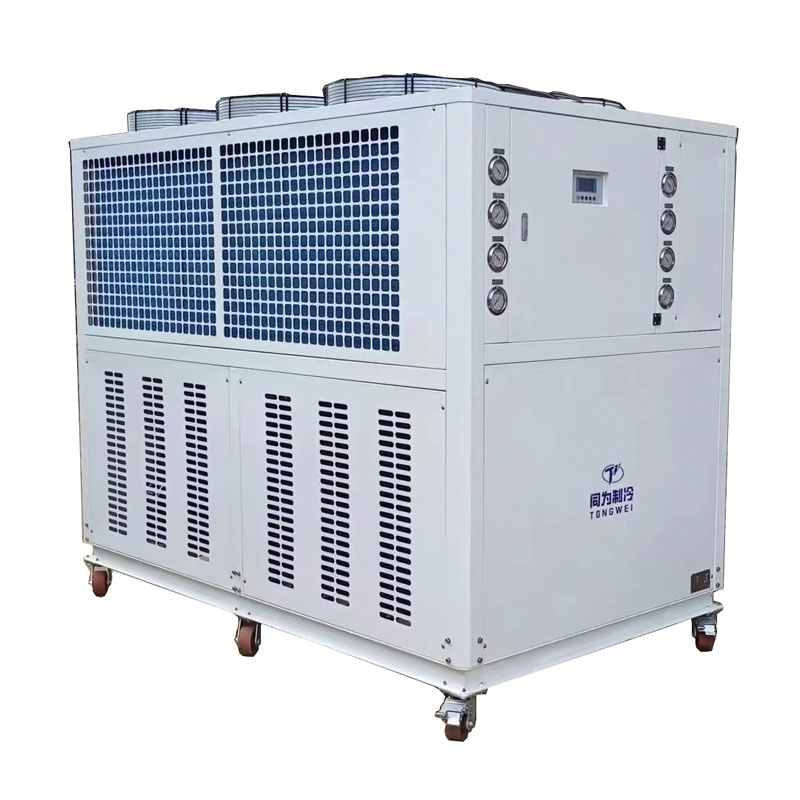

30톤 산업용 공냉식 플라스틱 냉각기

30톤 산업용 공냉식 플라스틱 냉각기

Tongwei는 선도적인 중국 30톤 산업용 공냉식 플라스틱 냉각기 제조업체 및 공급업체입니다. 산업용 공냉식 플라스틱 냉각기는 플라스틱 냉각기의 한 유형으로, 냉각을 생성하고 시스템에서 냉각된 공기에 의해 열을 방출하여 온도를 제어하는 ​​냉동 기계이므로 열 방출을 위해 수냉식 타워를 설치할 필요가 없습니다. 플라스틱 사출기, 플라스틱 압출기, 시트 압출기 또는 프로파일 압출기, 병 부는 기계, 필름 부는 기계 등 플라스틱 제품을 생산하는 데 사용되는 플라스틱 공정 장비를 냉각시켜 생산성을 극대화하고 수명을 연장하는 데 사용됩니다. 기계의 품질을 향상시킵니다. 냉각 용량이 약 120KW(100000Kcal/h)인 30톤 산업용 공냉식 플라스틱 냉각기 모델 TW-40AF. 여기에는 환경 친화적인 R410A/R407C 냉매, 공기를 사용하는 4개의 스크롤 10HP Panasonic /Danfoss 압축기가 포함됩니다. - 냉각 콘덴서, 콘덴서 핀, 물탱크 열 교환기의 SS 코일, 워터 펌프, 냉동 회로, 팽창 밸브 및 보호 장치, 온도 조절기.

15년 이상 전문 플라스틱 냉각기 제조업체 및 공급업체인 Tongwei는 고객이 접근할 수 있는 무료 서비스와 기술 지원을 항상 기쁘게 생각합니다. 따라서 다양한 용도에 적합한 고품질 산업용 공냉식 플라스틱 냉각기를 구입할 계획이라면 귀하의 사업을 발전시키기 위한 처리,문의하기귀하의 응용 분야에 가장 적합한 가격으로 플라스틱 냉각기를 선택하는 것에 대한 견적을 받거나 문의 사항을 해결하려면

30톤 산업용 공냉식 플라스틱 냉각기 기술 사양 모델:TW-40AF

산업용 공냉식 플라스틱 냉각기의 특징 및 장점

»1/2 톤에서 200 톤까지 냉각 용량

»208-570V 60HZ 3상 전원 공급 장치는 미국, 필리핀, 멕시코, 페루 고객을 위해 맞춤화되었습니다.

»산업용 공냉식 플라스틱 냉각기는 옵션으로 R22, R407c, R410a, R134a 냉매를 사용합니다. 고압 경보와 함께 냉각기를 설치하고 주변 온도가 55℃ 이하로 작동하도록 하려면 환경 친화적인 R134A 냉매를 사용할 수 있습니다.

»고품질 스크롤 또는 스크류 압축기 압축기

»물 탱크의 SS 코일, 쉘 및 튜브 또는 SS PHE 증발기(옵션)

30톤 산업용 공냉식 플라스틱 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 휘젓기 위해 압력 변화를 생성하기 때문에 산업용 공냉식 플라스틱 냉각기의 핵심 동력입니다.

R410A/R407C/R134a 냉매를 사용하는 4개 유닛 10HP Panasonic /Danfoss 브랜드 압축기가 포함된 30톤 산업용 공냉식 플라스틱 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성을 갖추고 있습니다. 그리고 안정성.

파나소닉 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하기 때문에 산업용 공냉식 플라스틱 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기, 304SS 스테인레스 강판 유형 증발기의 코일.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었습니다.

냉각기용 수압 워터 펌프는 약 2 bar이지만 더 높은 수압이 필요한 경우 문의 시 알려주십시오. 예를 들어 냉각 병 부는 기계에 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4가 필요합니다. 술집 .

워터 펌프

고압 워터 펌프

3.4 콘덴서

산업용 공냉식 플라스틱 냉각기용 응축기는 높은 열 교환 효율과 우수한 안정성을 위해 효율적인 교차 심 핀과 암나사형 구리 튜브를 갖추고 있습니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체로 냉각시키는 것입니다. 혼합물.

알루미늄 핀+팬 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

산업용 공냉식 플라스틱 냉각기용 예비 부품

30톤 산업용 공냉식 플라스틱 냉각기는 어떻게 작동합니까?

참고용으로 내부에 물탱크를 설치한 30Ton Air Chiller

참고용 외부 설치 완충기 물 탱크가 있는 30Ton 공기 냉각기

귀하의 응용 분야에 적합한 30톤 산업용 공냉식 플라스틱 냉각기를 어떻게 선택할 수 있습니까?

응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매, 증발기 등 5가지입니다. 유형.

6.1 냉각기의 적절한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다.  우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h;  1톤=3.517KW; 1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

6.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

6.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

6.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

6.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

30톤 산업용 공냉식 플라스틱 냉각기의 배송 방법

전문 산업용 공냉식 플라스틱 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 항공보다 운송 시간이 길지만 화물 비용이 저렴하고 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 방법입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.

산업용 공냉식 플라스틱 냉각기 공급업체로 Tongwei를 선택해야 하는 이유는 무엇입니까?

▪ 신뢰할 수 있는 경험

우리는 15년 넘게 산업용 공정 냉각기를 설계하고 제작해 왔습니다. 공냉식 냉각기부터 수냉식 냉각기까지, 당사는 거의 모든 산업과 응용 분야에 적합한 냉각기를 제작해 왔습니다.

▪ 빠른 견적

오늘 귀하의 프로젝트에 대한 견적을 받아보세요! 우리는 일반적으로 2시간 이내에 맞춤형 견적을 제공합니다.

▪ 연중무휴 고객 서비스

우리가 항상 당신 곁에 있을 것이라는 것을 믿으세요. 질문이 있거나 견적이 필요한 경우, 하루 24시간 언제든지 전화를 받을 수 있는 사람이 있습니다.

▪ 내구성이 뛰어나고 신뢰할 수 있는 냉각기 및 경쟁력 있는 가격

당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대해 경쟁력 있는 보증을 제공합니다.
