40HP 산업용 공냉식 글리콜 저온 냉각기

40HP 산업용 공냉식 글리콜 저온 냉각기

Tongwei에서 중국산 40HP 산업용 공냉식 글리콜 저온 냉각기를 다양하게 만나보세요. 글리콜 냉각기 또는 글리콜 냉동 시스템이라고도 하는 저온 냉각기는 물과 글리콜 혼합물을 냉각수로 사용하여 열을 효율적으로 전달하고 다양한 종류의 산업 응용 분야에서 온도 제어를 유지할 수 있는 산업용 공정 냉각기입니다. 냉각액 또는 장비와 관련된 응용 분야. -30°C까지 냉각된 염화칼슘이 필요하든, 0°C까지 냉각된 연료가 필요하든 당사의 저온 냉각기에 대한 방대한 경험은 모든 공정 요구에 맞는 신뢰할 수 있는 엔지니어링 솔루션을 제공합니다.

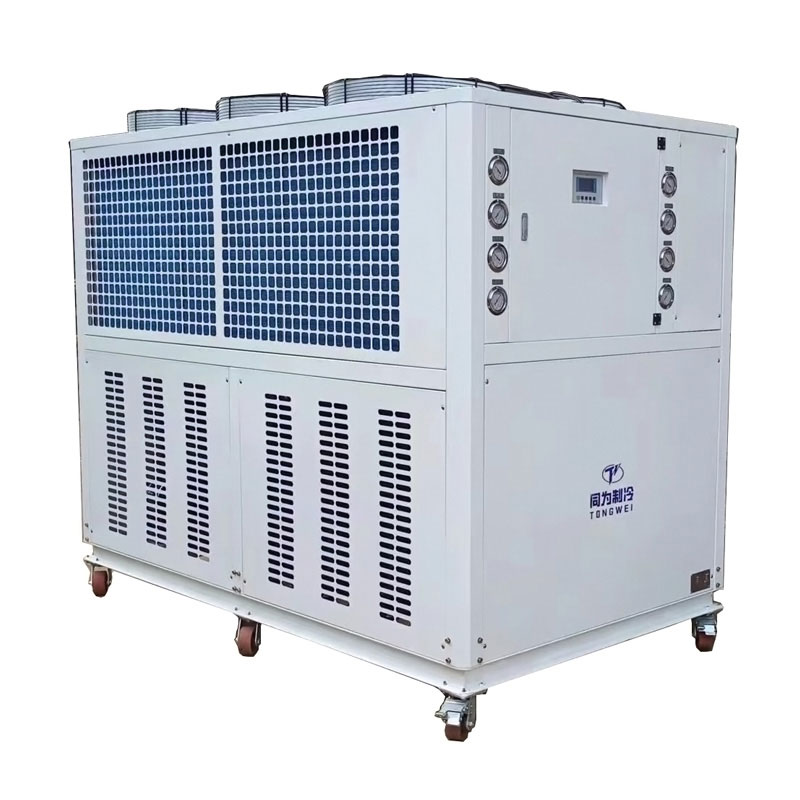

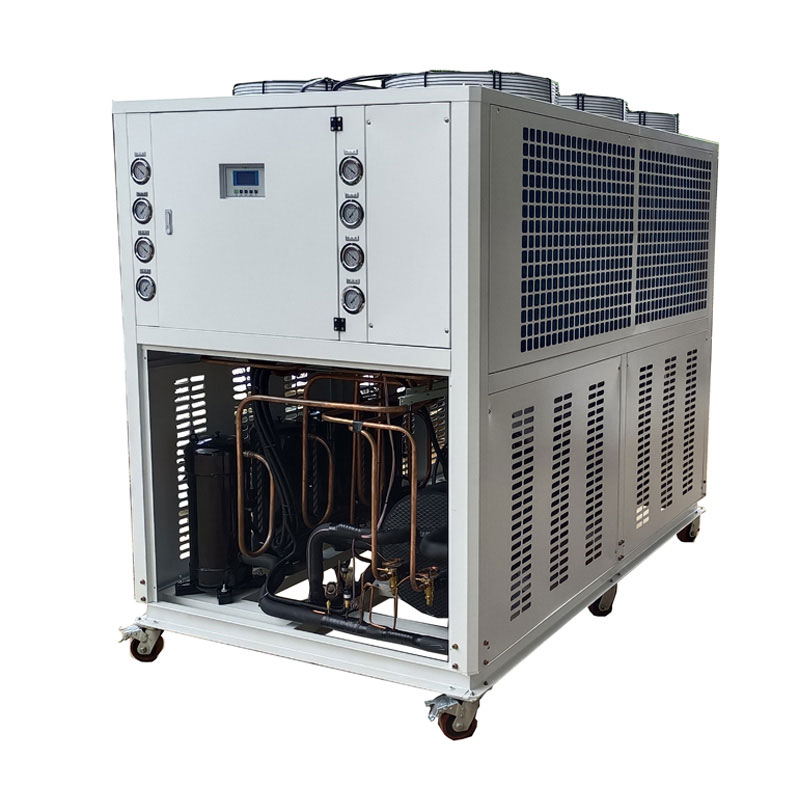

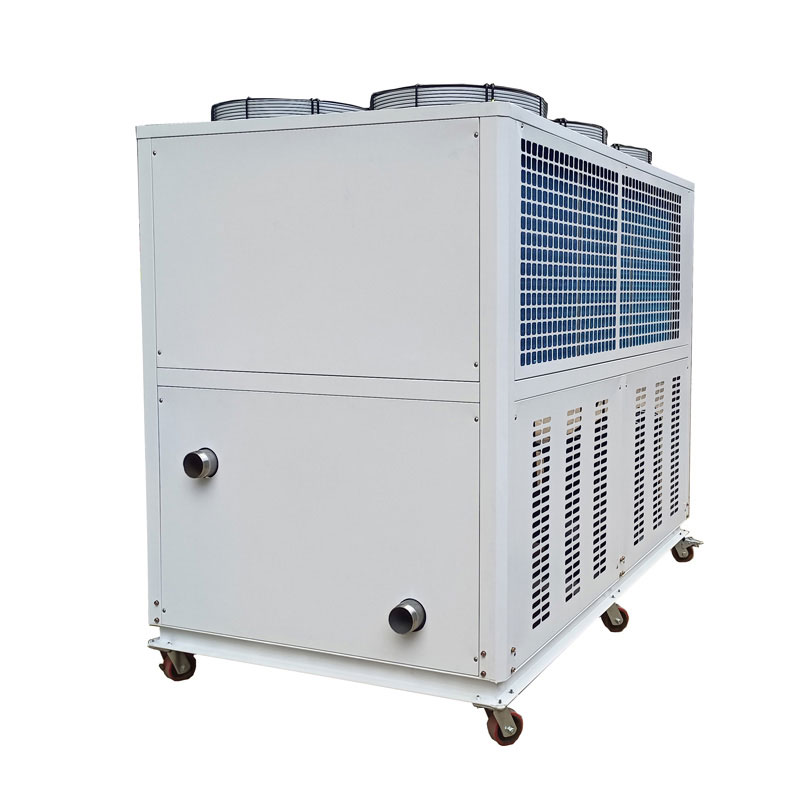

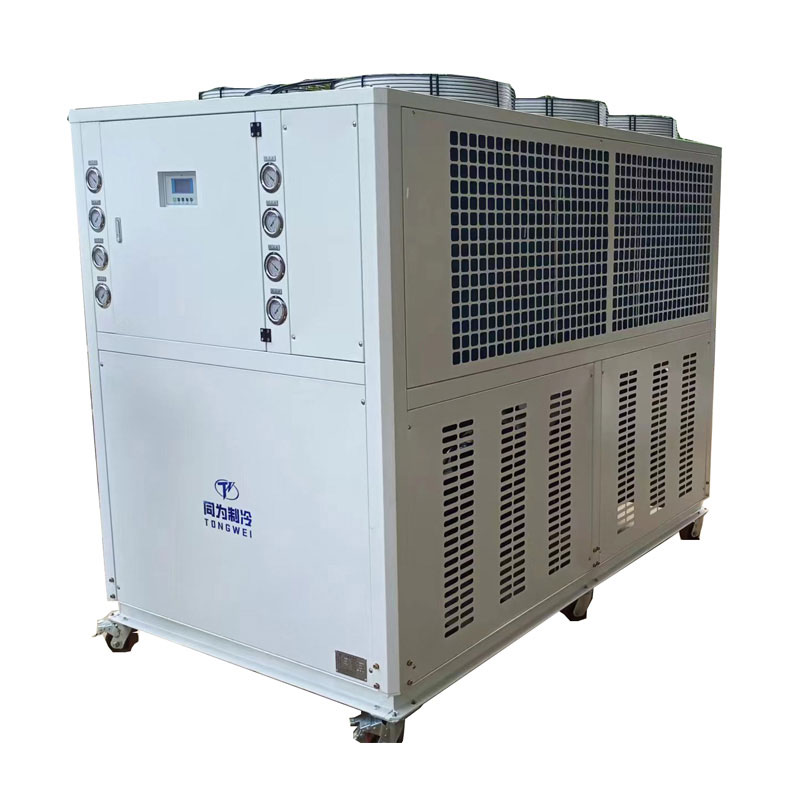

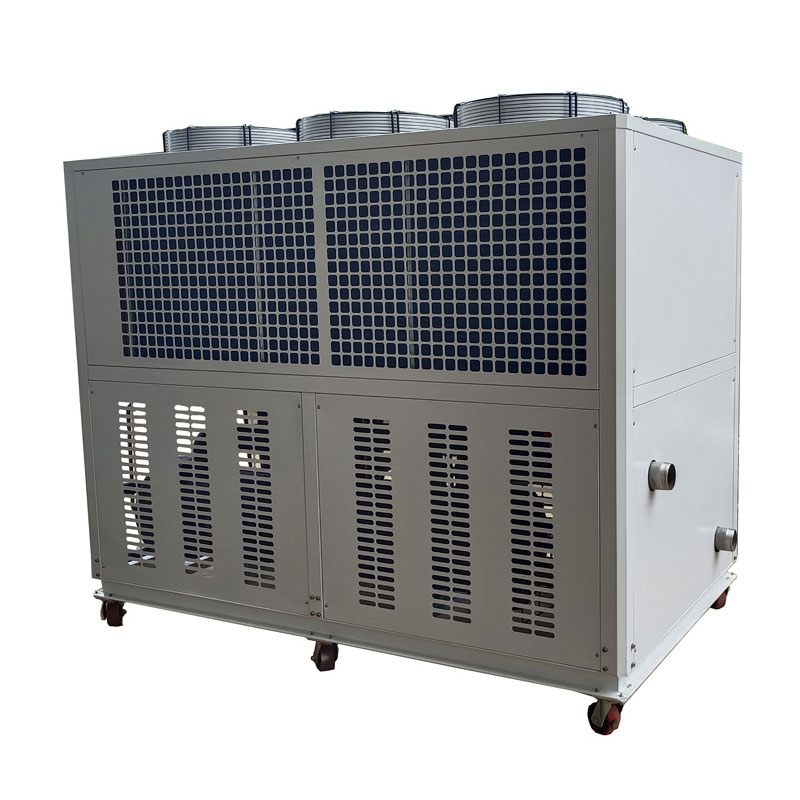

40HP 톤 산업용 공냉식 글리콜 저온 냉각기 모델 TW-40AL에는 R404a 냉매를 사용하는 2개의 20hp 또는 4개의 10hp 다단계 밀폐형 스크롤 압축기가 포함되어 있습니다. 냉매는 비파괴 오존 가스이며 환경 친화적인 것으로 간주됩니다.

Tongwei는 중국에 위치한 저온 냉각기의 최고 제조업체이자 공급업체입니다. 수년간의 냉동 경험을 바탕으로 우리는 놀라운 사양과 우수한 보증 제공을 통해 최고 품질의 산업용 냉각기 시스템 생산을 보장합니다. 우리는 가장 까다로운 저온 냉각기 요구 사항도 해결할 수 있는 독창성과 엔지니어링 솔루션을 보유하고 있습니다.

40HP 산업용 공냉식 글리콜 저온 냉각기 기술 사양 모델:TW-40AL

휴대용 냉각기의 특징 및 장점

  ▪ 요청 시 RS-485 통신 프로토콜 지원 버전을 갖춘 마이크로프로세서 컨트롤러.

  ▪ 냉각기는 탱크의 유체 레벨이 정상 값 이하로 감소할 때 켜지는 저레벨 탱크 표시기 경보 기능을 갖추고 있습니다.

  ▪ 열 교환기로 사용되는 고품질 브레이징 플레이트/쉘 및 튜브

  ▪ 입구 및 출구 물 바이패스 밸브가 장착되어 필요에 따라 수압을 조절할 수 있습니다.

  ▪ 물탱크 투시창을 통해 수위와 수질을 한눈에 확인할 수 있습니다.

  ▪ 핀 스타일 콘덴서

  ▪ 환경 친화적인 R404a 냉매를 사용하는 Panasonic/Danfoss 스크롤 압축기

  ▪ 설치가 간단하고 쉬우며 유지관리 비용이 저렴합니다.

40HP 산업용 공냉식 글리콜 저온 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 저어주기 위한 압력 변화를 생성하기 때문에 저온 냉각기의 주요 이동자입니다. R404a 냉매를 사용하는 두 대의 20HP Panasonic /danfoss 브랜드 압축기가 포함된 40hp 저온 냉각기 장치의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성.

파나소닉 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하는 글리콜 냉각기 시스템의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기, 304SS 스테인레스 강판 유형 증발기의 코일.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터 펌프는 밀폐된 공간에서 냉각수의 압력과 흐름을 증가시키도록 설계되었습니다. 냉각기용 수압 워터 펌프는 약 2bar이지만 더 높은 수압이 필요한 경우 문의할 때 알려주십시오. 예를 들어, 냉각 병 부는 기계에 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4bar가 필요합니다.

물 펌프

고압 워터 펌프

3.4 콘덴서

저온 냉각기용 응축기는 효율적인 크로스 심 핀과 암나사형 구리 튜브를 장착하여 높은 열 교환 효율과 우수한 안정성을 제공합니다. 이 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다.

알루미늄 핀+팬 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

저온 글리콜 냉각기용 예비 부품

공냉식과 수냉식 저온 냉각기의 차이점은 무엇입니까?

저온 냉각기에는 두 가지 유형이 있습니다. 하나는공냉식 저온 냉각기,다른 하나는수냉식 저온 냉각기 ;

공냉식 저온 냉각기양조 과정에서 발생하는 열을 방출하기 위해 주변 공기를 사용합니다. 에너지 효율적이고 공간을 절약하며 유지 관리가 적어 비용 절감에 도움이 됩니다.

수냉식 저온 냉각기양조 과정에서 발생하는 열을 방출하기 위해 외부 수냉탑의 물을 사용합니다. 이러한 시스템은 공냉식 양조장 냉각기보다 수명이 길고 상대적으로 조용하며 일관된 냉각 성능을 제공합니다.

공냉식 저온 냉각기 

수냉식 저온 냉각기

공냉식 저온 냉각기 설치

공냉식 저온 냉각기 설치

공냉식 또는 수냉식 저온 냉각기를 선택해야 합니까? 귀하에게 가장 적합한 솔루션을 결정하는 데 도움이 필요하면 당사에 문의하십시오.

저온 스크롤 냉각기와 저온 스크류 냉각기의 차이점은 무엇입니까?

저온 스크롤 냉각기                                      저온 스크류 냉각기

▪ 1마력~60마력                                                                        60HP 이상

▪ Danfoss/Panasonic 스크롤 압축기                                   Hanbell/Bitzer 스크류 압축기

▪물탱크 및 워터펌프 내장                                    물탱크 및 워터펌프 제외

공냉식 글리콜 스크롤 냉각기

 공냉식 글리콜 스크류 냉각기

냉각에 글리콜이 사용되는 이유는 무엇입니까?

냉각기에서 가장 일반적으로 사용되는 냉각수는 물 또는 물-글리콜 혼합물입니다. 글리콜 기반 냉각수는 에틸렌 글리콜 또는 프로필렌 글리콜로 구성됩니다. 글리콜 냉각수의 주요 장점은 부동액 특성입니다. 순수한 물은 0°C에서 얼고, 30% 에틸렌 글리콜은 -14°C에서 얼습니다. 글리콜 혼합물의 어는점이 낮기 때문에 물의 어는점보다 낮은 품목을 냉각하는 데 이상적입니다. 글리콜은 물보다 열용량이 낮지만(글리콜 1kg은 물 1kg보다 가열하기가 더 쉽습니다), 높은 온도 차이로 인해 글리콜 혼합물은 순수한 물보다 더 빨리 열을 분산시킬 수 있습니다. 글리콜 혼합물은 냉각기가 많은 양의 열을 신속하게 방출해야 하는 응용 분야에 더 적합합니다. 탁월한 열 전달 매개변수를 제공하는 것 외에도 글리콜은 열 전달 장비에서 조류 성장을 억제하는 경향이 있습니다.

에틸렌글리콜과 프로필렌글리콜의 특성 비교

에틸렌 글리콜과 프로필렌 글리콜

40HP 산업용 공냉식 글리콜 저온 냉각기는 어떻게 작동합니까?

글리콜 냉각기는 냉각 구성 요소와 물-글리콜 혼합물을 냉각수로 포함하는 튜브로 구성됩니다. 냉동 장치의 냉각된 유체는 가열된 공정을 둘러싸는 열 교환기와 연결된 배관을 통해 전달됩니다. 관련 공정에서 열을 흡수한 후 뜨거운 냉각수는 냉각을 위해 냉동 장치로 반환되고 이후 공정이 반복됩니다.

글리콜 냉각기는 압축기, 증발기, 응축기, 조절 요소 및 전기 제어 시스템으로 구성됩니다. 글리콜 냉각기의 작동 원리를 살펴보겠습니다.

글리콜 냉각기 작동 원리

사용할 물과 글리콜의 비율

냉각 시스템에서 글리콜 대 물 혼합물의 적절한 비율을 사용하는 것은 작동 중 필요한 가장 낮은 온도에 따라 달라집니다. 글리콜이 부족하면 시스템이 얼어붙고 파이프가 파열될 수 있으며 심지어 냉각기 증발기가 손상될 수도 있습니다. 글리콜 냉각기, 냉각기 시스템에 글리콜이 너무 많으면 시스템이 비효율적입니다.

하지만 글리콜과 물 혼합물의 가장 좋은 비율은 무엇입니까? 냉각 공정에서 글리콜 냉각기에 대한 글리콜과 물 혼합물의 글리콜 비율을 아래에서 확인하십시오.

저온 글리콜 냉각기는 어떤 용도로 사용할 수 있습니까?

글리콜 냉각기는 다양한 액체 및 기타 산업 응용 분야를 냉각하는 데 사용되는 특정 종류의 냉각 시스템입니다.

글리콜 냉각기를 사용하면 필요한 산업 용도에 맞는 저온을 달성할 수 있습니다.

글리콜 냉각기는 다음 산업 분야에 가장 많이 사용됩니다.

10.1 양조장

양조장에서 글리콜 냉각기는 맥아즙 냉각, 발효 제어, 충돌 냉각 용기, 사전 포장 및 제품 보관에 사용됩니다.

양조장용 글리콜 냉각기

10.2 와이너리

글리콜 냉각기는 발효 공정, 저온 안정화 및 실내 냉각 목적으로 널리 사용됩니다.

와이너리용 글리콜 냉각기

10.3 사이다 밀스

발효 제어에는 중요한 수온 제어가 필요합니다. 글리콜 냉각기는 주스와 우유를 차갑게 식히고 최종 제품을 냉장 보관할 수도 있습니다.

 사이다 밀스용 글리콜 냉각기

10.4 증류소

발효 과정에서 글리콜 냉각기는 열 제거 목적으로 증류 탱크와 증류기 사이의 순환을 위해 안정적인 냉각수를 제공합니다.

증류소용 글리콜 냉각기

10.5 식품 산업.

글리콜 냉각기는 냉동 식품의 안전과 일관된 품질을 보장하기 위해 저온 냉각수를 제공할 수 있으며, 식품 가공 회사에서는 매일 저온 냉각이 필요합니다.

식품 산업용 글리콜 냉각기

10.6 유제품

적절하게 설계된 유제품 글리콜 냉각기는 우유를 매우 빠르게 냉각시켜 우유가 착유 팔러에서 단열 탱크로 이송될 때 우유 온도(및 박테리아 성장)를 통제하는 데 도움을 줍니다.

유제품용 글리콜 냉각기

여기에 언급되지 않은 응용 분야에 글리콜 냉각기가 필요합니까? 저희에게 연락하시면 귀하의 정확한 요구 사항에 맞는 저렴한 솔루션을 맞춤화해 드리겠습니다.

귀하의 응용 분야에 적합한 40HP 산업용 공냉식 글리콜 저온 냉각기를 어떻게 선택할 수 있습니까?

응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양에는 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기 등 4가지 중요한 냉각기 사양이 있습니다. 유형.

11.1 공냉식 글리콜 냉각기 또는 수냉식 글리콜 냉각기

글리콜 냉각기에는 두 가지 유형이 있습니다. 하나는 공냉식이고 다른 하나는 수냉식입니다.

공냉식 글리콜 스크롤 냉각기자동차의 "라디에이터"와 유사한 콘덴서로 알루미늄 핀+팬을 사용합니다. 팬을 사용하여 냉매 코일을 통해 공기를 강제로 통과시킵니다. 높은 주변 조건을 위해 특별히 설계되지 않은 한 공냉식 응축기는 주변 온도 45℃ 이하에서 효과적으로 작동해야 합니다.

수냉식 글리콜 스크롤 냉각기쉘과 튜브를 응축기로 사용하십시오. 열은 냉매 증기에서 응축수로 들어갑니다. 그런 다음 따뜻한 응축수는 물 냉각탑으로 펌핑되어 공정에서 발생하는 열이 결국 대기 중으로 배출됩니다.

11.2냉각기의 적정 냉각능력 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 대해 가장 자주 묻는 질문 중 하나입니다.  우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ;  1톤=3.517KW;  1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고: T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

11.3 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

11.4 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

11.5 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

11.6 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로 연결하려면 추가 완충수 탱크가 필요합니다.

저온 냉각기의 배송 방법

전문 저온 글리콜 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 항공보다 운송 시간이 길지만 화물 비용이 저렴하고 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 방법입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
