5톤 산업용 공냉식 냉각기

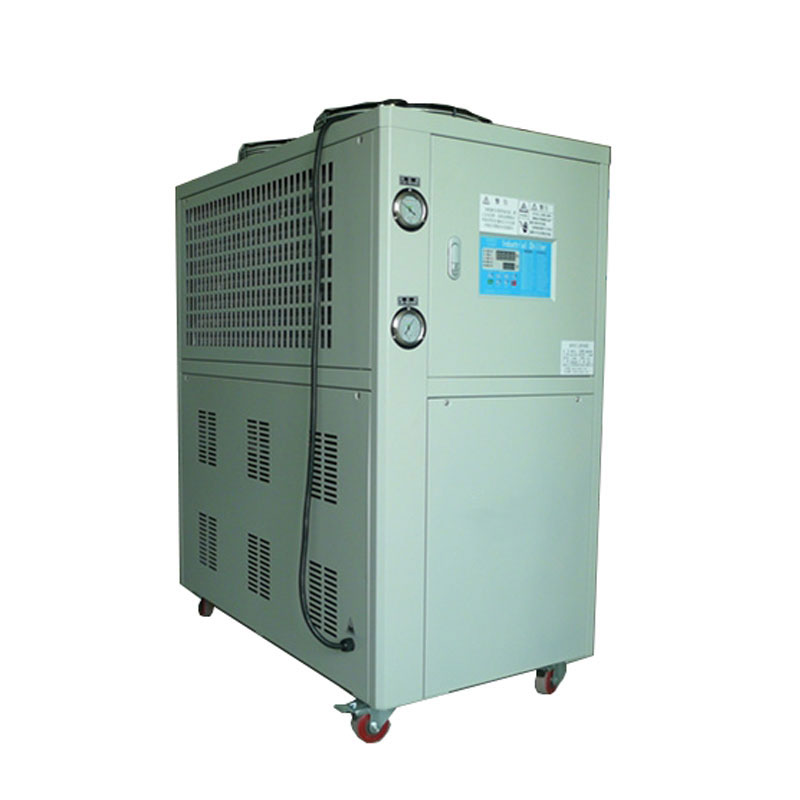

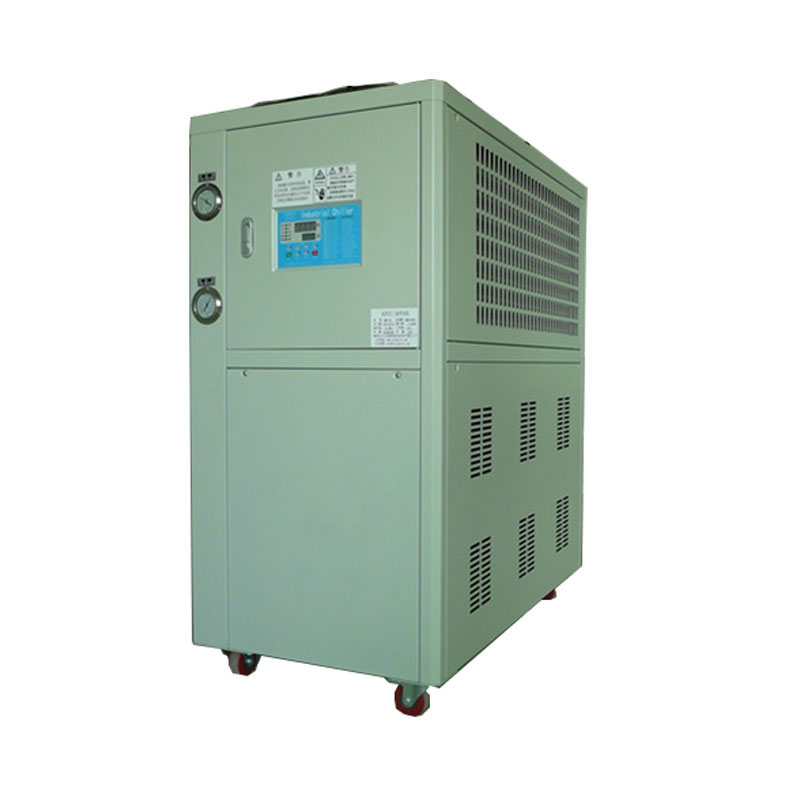

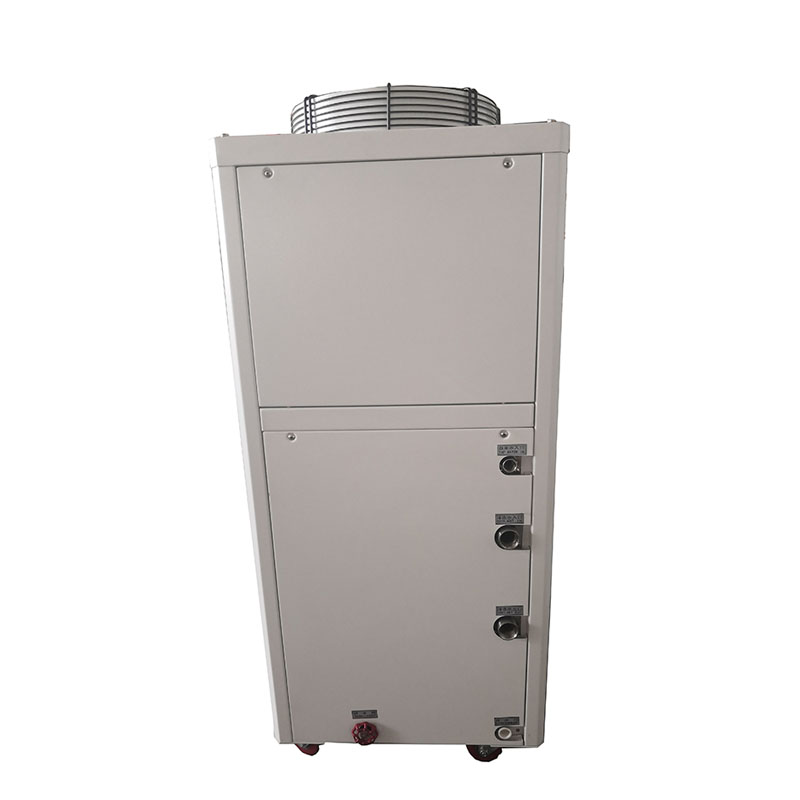

5톤 15KW 산업용 공냉식 냉각기

Tongwei는 선도적인 중국 5톤 산업용 공기 냉각수 냉각기 제조업체 및 공급업체입니다. 5 Ton 15KW 산업용 공냉식 냉각기 모델 TW-6A의 냉각 용량은 약 14000kcal/h(57000 but/h)입니다. 환경 친화적인 R410A/R407C 냉매, 공냉식 응축기, 응축기 핀을 사용하는 스크롤 6HP Panasonic 압축기 1개를 포함합니다. , 물 탱크 열교환기, 물 펌프, 냉동 회로, 팽창 밸브 및 보호 장치, 온도 조절기의 SS 코일. 냉각기 상단에 팬이 있으므로 쉽게 설치할 수 있는 냉각탑을 설치할 필요가 없습니다. 산업용 공냉식 냉각기는 냉각 사출 성형, 블로우 성형, 플라스틱 산업, 레이저 절단, 레이저 용접, 압출에 널리 사용됩니다. , 워터젯, 의료 산업, 산업 장비 처리 및 MRI 냉각.

Tongwei는 산업용 공냉식 스크롤 냉각기의 중국 전문 제조업체이자 공급업체입니다. 수년간의 냉동 경험을 바탕으로 우리는 놀라운 사양, 최고 보증 제공 및 최고의 애프터 서비스를 통해 최고 품질의 냉각기 생산을 보장합니다.

귀하의 공정을 위한 산업용 공냉식 냉각기의 간단하게 설계되고 실행 가능한 설치를 찾고 계시다면 당사에 문의하여 다양한 냉각기 크기와 저렴한 가격으로 가장 업데이트된 공냉식 냉각기 모델을 찾으십시오.

5 톤 산업용 공냉식 냉각기 기술 사양 모델:TW-6A

산업용 공냉식 냉각기의 특징 및 장점

»산업용 공냉식 냉각기 용량 1/2 Ton ~ 500 Ton

»208-570V 60HZ 3상 전원 공급 장치는 미국, 필리핀, 멕시코, 페루 고객을 위해 맞춤화되었습니다.

»온도 조절 7℃(45°F) ~ 25℃(77°F)

»It no need install with water cooling tower and water cooling pump ,which easy installation.

»고품질 스크롤 또는 스크류 압축기 압축기

»친환경 효율냉매 R407c/R410a/R134a

»공냉식 효율적인 응축기 및 증발기

5톤 산업용 공냉식 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 산업용 공냉식 냉각기의 핵심 동력입니다.

R410A/R407C 냉매를 사용하는 6HP Panasonic 브랜드 압축기 1개가 포함된 5톤 산업용 공냉식 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성 및 안정성을 갖추고 있습니다.

파나소닉 압축기

3.2 증발기

증발기는 산업용 공랭식 냉각기의 중요한 구성 요소로 냉각되는 액체에서 열을 추출하는 역할을 하며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기, 304SS 스테인레스 강판 유형 증발기의 코일.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었습니다.

냉각기용 수압 워터 펌프는 약 2 bar이지만 더 높은 수압이 필요한 경우 문의 시 알려주십시오. 예를 들어 냉각 병 부는 기계에 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4가 필요합니다. 술집 .

물 펌프

고압 워터 펌프

3.4 콘덴서

산업용 공랭식 냉각기용 응축기는 높은 열 교환 효율과 우수한 안정성을 위해 효율적인 교차 심 핀과 암나사 구리 튜브를 갖추고 있습니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기액으로 냉각시키는 것입니다. 혼합물.

알루미늄 핀+팬 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

산업용 공냉식 냉각기용 예비 부품

귀하의 응용 분야에 적합한 5톤 산업용 공냉식 냉각기를 어떻게 선택할 수 있습니까?

응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매, 증발기 등 5가지입니다. 유형.

5.1 냉각기에 적합한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 대해 가장 자주 묻는 질문 중 하나입니다.  우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ;  1톤=3.517KW; 1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

5.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

5.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

5.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

5.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

산업용 공냉식 냉각기의 산업 응용

산업용 공냉식 냉각기는 산업용 및 상업용 모두에 안정적이고 신뢰할 수 있는 수냉식 소스를 제공할 수 있는 매우 인기 있는 냉동 시스템입니다.

산업용 공냉식 냉각기는 플라스틱 산업, 식품 산업, 화학 산업 및 기타 산업 분야에서도 널리 사용됩니다.

6.1 플라스틱 산업

산업용 공냉식 냉각기는 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 취입 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에서도 널리 사용됩니다.

산업용 공냉식 스크롤 냉각기를 사용하는 기능은 플라스틱 금형 온도를 낮추기 위한 냉각수 유량을 제공하여 제품 품질과 생산 효율성을 보장하는 것입니다.

플라스틱 산업용 산업용 공냉식 냉각기

6.2 식품산업

공냉식 냉각기는 식품 산업에서 온도 제어를 유지하고, 품질을 보존하고, 다양한 생산 공정을 지원하고, 규정을 준수하는 데 중요합니다.

식품 산업용 산업용 공냉식 냉각기

6.3 화학산업

제약 산업은 혼합, 압출, 혼합, 공냉식 스크류 냉각기가 저온 냉각수를 제공하고 화학 기계의 온도를 낮추는 냉각 기계 및 제약 냉각 처리와 같이 다양한 가열 및 냉각 매개변수를 통해 가공하여 의약품을 준비합니다.

화학 산업용 산업용 공냉식 냉각기

산업용 공냉식 냉각기의 배송 방법

전문 산업용 공기 냉각수 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 항공보다 운송 시간이 길지만 화물 비용이 저렴하고 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 방법입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.

5톤 산업용 공냉식 냉각기 공급업체로 Tongwei를 선택해야 하는 이유는 무엇입니까?

▪ 신뢰할 수 있는 경험

우리는 15년 넘게 산업용 냉각기를 설계하고 제작해 왔습니다. 공냉식 냉각기부터 수냉식 냉각기까지, 당사는 거의 모든 산업과 응용 분야에 적합한 냉각기를 제작해 왔습니다.

▪ 빠른 견적

오늘 귀하의 프로젝트에 대한 견적을 받아보세요! 우리는 일반적으로 2시간 이내에 맞춤형 견적을 제공합니다.

▪ 연중무휴 고객 서비스

우리가 항상 당신 곁에 있을 것이라는 것을 믿으세요. 질문이 있거나 견적이 필요한 경우, 하루 24시간 언제든지 전화를 받을 수 있는 사람이 있습니다.

▪ 내구성이 뛰어나고 신뢰할 수 있는 냉각기 및 경쟁력 있는 가격

당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대해 경쟁력 있는 보증을 제공합니다.
