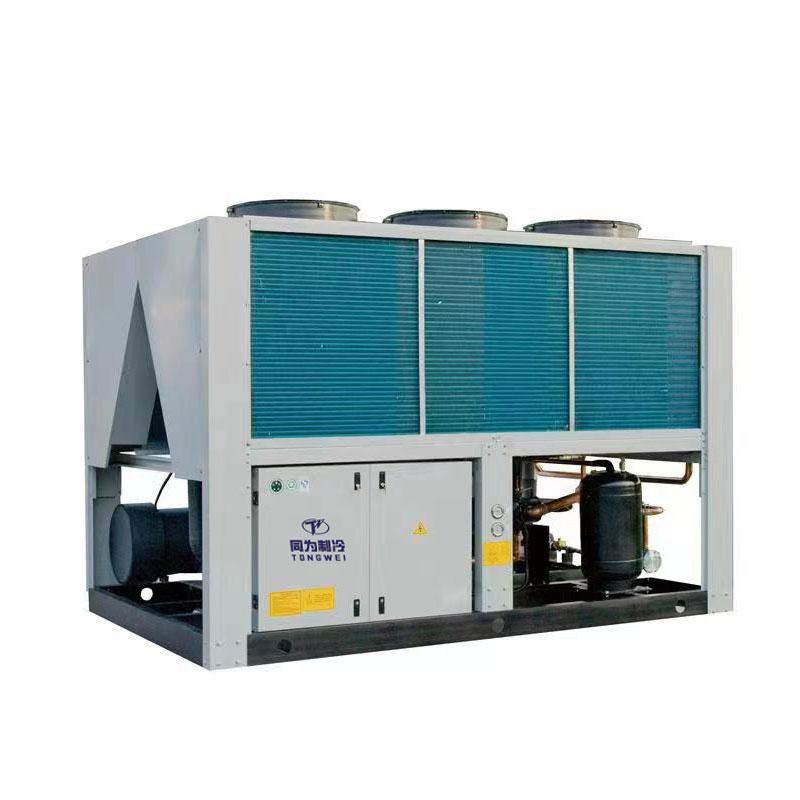

60톤 스크류 압축기 냉각기
  • 60톤 스크류 압축기 냉각기60톤 스크류 압축기 냉각기

60톤 스크류 압축기 냉각기

Tongwei는 국제 표준 및 품질 보증 테스트에 따라 30톤에서 500톤까지의 냉각 용량을 제공하는 광범위한 스크류 압축기 냉각기를 제공하는 유명한 제조업체이자 공급업체입니다. 60톤 스크류 압축기 냉각기는 공냉식 콘덴서와 같은 최고 품질의 브랜드 구성 요소를 갖추고 있습니다. , 한벨 /bitzer 스크류 압축기, 쉘 앤 튜브형 열교환기, PLC 온도 조절기. 냉각탑을 설치할 필요가 없으며 설치 및 작동 및 유지 관리가 쉽습니다. 이 공냉식 스크류 냉각기는 귀하의 애플리케이션을 5℃에서 25℃까지 냉각할 수 있습니다. 우리는 중국에서 장기적인 스크류 압축기 냉각기 공급업체가 되기를 기대합니다. 냉각기 모델: TW-210ASH 냉각 용량: 210KW(180600kcal/h) 냉매: R22/R407c/R134A 전원 공급 장치: 380V/50HZ /3PH(표준) / 208-480V/60HZ/3PH(맞춤형) 압축기 상표: Hanbell/Bitzer 나사 압축기 증발기 유형: 쉘 및 튜브

문의 보내기

제품 설명



60톤 스크류 압축기 냉각기

스크류 압축기 냉각기는 대규모 냉각 용량 응용 분야에 대해 저소음 및 진동 없는 냉각 작동을 제공하기 위해 조정된 신뢰할 수 있는 냉동 장치입니다. 여기에는 스크류 압축기, 응축기, 증발기 및 팽창 밸브가 포함됩니다. 모든 냉각기와 마찬가지로 스크류 압축기 냉각기는 설계에 따라 공냉식 또는 수냉식일 수 있으며 80KW에서 2000KW까지의 큰 냉각 냉각 용량을 제공합니다. 60톤 나사 압축기 냉각기는 210KW 냉각 용량을 갖추고 있으며 세미 ONE 유닛을 갖추고 있습니다. -R407c, R22, R134a 및 R404a를 사용하는 밀폐형 한벨 스크류 압축기는 스크류 냉각기 작동 조건, 적용 요구 사항 및 주변 온도에 따라 모두 사용할 수 있습니다. 스크류 압축기 냉각기는 성형 온도를 정확하게 제어하고 성형주기를 단축하며 제품 품질을 향상시키고 생산 효율성을 높일 수 있으며 금속 가공, 기계 공학, 화학 및 제약, 식품 및 음료, 전자 산업, 섬유, 전기 도금, 반도체 테스트, 워터젯, 진공 코팅, 시멘트 및 콘크리트 냉각 및 기타 분야.


중국의 선도적인 스크류 냉각기 제조업체 및 공급업체인 당사의 스크류 압축기 냉각기는 사전 정의된 냉동 산업 표준 및 표준을 준수하는 프리미엄 품질 구성 요소와 첨단 기술을 사용하여 우수한 자격을 갖춘 인력에 의해 제조됩니다. 이는 수냉식 냉각기 제품의 견고성, 수명 및 내식성을 보장합니다. 당사는 공냉식 스크류 냉각기 또는 수냉식 스크류 냉각기를 비롯한 전체 범위의 스크류 냉각기를 제공할 수 있으며 냉각 용량은 80KW~3000KW이고 냉각기 온도 제어 범위는 +25℃~-30℃입니다.


1. 60 톤 스크류 압축기 냉각기 기술 사양 모델:TW-210ASH

모델

TW-210ASH

공칭 냉각 용량

Kw

210

Kcal/h

180600

냉각수 온도

5~35℃

최대 전력 소비

kw

79.6

완전 부하

앰프

135

전원



3PH -380V - 50HZ (표준)
3PH -220-480V - 60HZ (맞춤형)

냉각제

유형



친환경 R407C

청구금액



56

제어



열팽창 밸브의 외부 균형

압축기

유형



반밀폐형 나사

시작 모드



Y-Δ

용량 제어



0-25-50-75-100

kw

73

콘덴서

유형



효율적인 공냉식 알루미늄 스레드 황동 슬리브

증발기

유형



건조 쉘 및 튜브

얼어붙은 물

m3/h

36.1

방수

KPa

42

지름

인치

4

유형

풍절음이 적은 외부 로터 팬 또는 알루미늄 축류 팬

kw

1.1*6

기류

m3/h

80000

안전 장치

압축기, 과전류 보호, 높음 및 낮음용 과부하 릴레이 압력 보호, 과열 보호, 교통 보호, 3상 오류 보호 계전기, 냉각수 레벨 스위치, 흐름 스위치

치수

mm

2650*1900*2200(길이*너비*높이)

기계 중량

킬로그램

2350

실행 무게

킬로그램

2700







2. 60톤 스크류 압축기 냉각기는 어떻게 작동합니까?

스크류 압축기 냉각기의 경우 냉각기는 냉각기 내부에 물 탱크와 물 펌프가 없는 고효율 쉘 및 튜브 증발기를 사용하므로 외부에 버퍼 탱크와 펌프를 연결해야 합니다. 참조용 블로우 연결 도면을 참조하십시오.



참고용 외부 설치 완충기 물 탱크가 있는 60Ton 공냉식 스크류 냉각기


3. 스크류 압축기 냉각기의 특징

✮잘 알려진 브랜드 스크류 압축기

장치는 독일 BITZER 또는 대만 HANBELL 브랜드 반밀폐형 스크류 압축기를 채택합니다. 탁월한 효율성을 갖춘 최신 5~6개의 특허받은 스크류 로터 프로파일.

조정 가능한 무한 또는 긴밀한 단계의 용량 제어는 에너지 효율적이고 안정적이며 조용한 작동을 특징으로 합니다. 특허를 받은 최첨단 정밀 제조 공정. 열 모터 온도 모니터링, 위상 순서 모니터링, 수동 재설정 잠금, 오일 온도 센서를 포함한 완전한 지능형 모니터링 및 보호 기능이 내장되어 있습니다.

R134A, R407c 및 R22(요청 시 R404A)를 포함한 광범위한 옵션 냉매.


✮마이크로프로그래밍 제어 시스템

압축기 용량 제어 시스템과 결합된 산업용 PLC 중앙 집중식 제어는 정밀하게 모니터링합니다. 저온, 고압/저압, 결빙 방지, 결상, 역상, 과부하, 모터 과열, 오일 차동, 유량 스위치, 시동 대기 시간에 대한 통합 보호입니다.

선택적 작동 언어, 메뉴 안내, 조정하기 쉬운 장치 실행 상태.


✮쉬운 설치, 안정적인 실행

긴밀한 시동을 통해 전기에 대한 영향을 최소화합니다.

안정적이고 안전한 주행, 저진동, 설치 용이. 구조가 작고 공간 요구량이 적으며 무게가 가벼워 운반 및 설치가 용이합니다.

배송 전 완벽하게 배선, 검사 및 테스트를 거쳐 설치 시간과 비용을 절약합니다.

W자형 알루미늄 핀형 콘덴서로 더 작은 장치 크기 내에서 적절한 열 교환 면적 보장

- 내부 스레드 구리 튜브를 사용한 고효율 증발기. - 금속 블레이드가 있는 대용량 축류 팬. 네트 커버에서 분리된 모터, 금속 Siemens PLC 제어, LCD 터치 스크린 인터페이스로 배기구에 고정됨.

표준 설계는 R22, CFC 무료 R407C, R410A, R404A, R134A 옵션을 청구합니다.

표준 설계의 경우 380V-415V/50Hz 3pH. 필리핀, 멕시코 또는 미국 고객을 위한 220-570v 60hz 3ph와 같은 고객 요청에 따라 디자인이 다릅니다.


4.60톤 스크류 압축기 냉각기의 주요 구성 요소는 무엇입니까?

4.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 공냉식 스크류 냉각기의 핵심 동력입니다.

ONE 유닛 Hanbell Screw 브랜드 또는 Bizter Screw 압축기 옵션이 포함된 60톤 스크류 압축기 냉각기의 경우 필요한 냉동 용량에 따라 R407C 냉매를 사용하며 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성 및 안정성.

각 스크류 압축기는 25%-50%-75%-100%의 4단계 에너지 제어 기능을 갖추고 있어 전체 스크류 냉각기가 안정적이고 높은 냉동 성능을 보장합니다.

한벨 스크류 압축기


비스터 스크류 압축기


4.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하기 때문에 스크류 압축기 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 스크류 압축기 냉각기 증발기로 고효율 폐쇄 루프 쉘 및 튜브 유형 열교환기를 사용합니다.



쉘 및 튜브 증발기


5.3 콘덴서

공냉식 스크류 냉각기용 응축기는 높은 열 교환 효율과 우수한 안정성을 위해 효율적인 크로스심 핀과 암나사형 구리 튜브를 갖추고 있습니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다. .



알루미늄 핀+팬 콘덴서


5.4 컨트롤러 패널

Tongwei 냉각기는 인간-컴퓨터 인터페이스와 대형 LED 터치 스크린 패널을 갖춘 통합 PLC 제어 시스템을 사용합니다.

PLC 컨트롤러 패널


5.  올바른 공냉식 스크류 냉각기를 어떻게 선택할 수 있나요?

응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 5가지 중요한 냉각기 사양이 있습니다. 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택은 당사에 문의), 냉매, 증발기 유형.


5.1 냉각기에 적합한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 KW, Ton, But/h, Kcal/h를 사용하여 냉각기 냉각 용량을 선택합니다. 1 KW=860 kcal/h; 1톤=3.517KW;

1KW=3412Btu/h;


냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)



예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.


5.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며, 일반적인 전원 공급 장치는 208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상입니다.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.


5.3 냉매

R22, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.


5.4 증발기 선택

공냉식 스크류 냉각기는 일반적으로 하나의 증발기를 사용합니다. 쉘 앤 튜브 열 교환기입니다. 쉘 앤 튜브 유형 증발기이므로 연결하려면 추가 물 버퍼 탱크가 필요합니다.


5.5 완충저수조 용량 선택

버퍼 탱크의 용량은 특정 요구에 따라 맞춤화될 수 있습니다. 더 큰 열부하를 완충하고 더 많은 냉각수를 저장할 수 있습니다.



304 스테인레스 스틸 물 탱크


6. 공냉식 스크류 냉각기용 예비 부품



















7. 공냉식 스크류 냉각기와 수냉식 스크류 냉각기의 차이점은 무엇입니까

공냉식 및 수냉식 스크류 냉각기는 다양한 산업 분야의 냉각 응용 분야에 사용되는 두 가지 유형의 스크류 냉각기입니다.


공냉식 스크류 냉각기와 수냉식 스크류 냉각기의 주요 차이점은 콘덴서입니다.

공냉식 스크류 냉각기의 응축기는 주변 공기에 의해 냉각되며, 냉각 과정에서 발생하는 열은 주변 공기로 소산됩니다.


냉각탑에 부착된 쉘 앤 튜브 수형 응축기가 있는 수냉식 스크류 냉각기는 일반적으로 물이 사용 가능한 중형 및 넓은 설치에 사용됩니다. 따라서 수냉식 스크류 냉각기는 외부 수냉탑 및 수냉 펌프와 연결해야 합니다. , 공냉식 스크류 냉각기보다 설치가 더 문제입니다.


그러나 주변 온도가 50℃ 이상으로 매우 높을 경우 공냉식 스크류 냉각기를 사용하는 것이 좋습니다. 공냉식 스크류 냉각기는 열교환 매체로서의 공기와 수냉식의 한계로 인해 동일한 냉각 용량을 달성하기 위해 더 많은 에너지를 소비할 수 있기 때문입니다. 스크류 냉각기는보다 안정적이고 효율적인 열 방출을 위해 일정한 수원을 사용하므로 주변 온도가 높을 때 수냉식 스크류 냉각기는 에너지 효율적이고 귀하의 응용 분야에 더 나은 선택입니다.



수냉식 스크류 냉각기



8. 공냉식 스크류 냉각기의 산업 응용

공냉식 스크류 냉각기는 산업 및 상업용 모두에 안정적이고 신뢰할 수 있는 수냉식 소스를 제공할 수 있는 매우 인기 있는 냉동 시스템입니다.

공냉식 스크류 냉각기는 플라스틱 산업, 식품 산업, 화학 산업 및 시멘트/콘크리트 냉각에도 널리 사용됩니다.


8.1 플라스틱 산업

공냉식 스크류 냉각기는 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 취입 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에서도 널리 사용됩니다.

공냉식 스크류 냉각기를 사용하는 기능은 플라스틱 금형 온도를 낮추기 위한 냉각수 유량을 제공하여 제품 품질과 생산 효율성을 보장하는 것입니다.

플라스틱 산업용 공냉식 스크류 냉각기


8.2 식품 및 음료 산업

공냉식 스크류 냉각기는 제조 용기에서 얼지 않고 제품을 냉각할 수 있는 효율적인 방법입니다. 와인 발효, 맥주/양조장 냉각기, 탄산수 냉각기 및 유제품 공정과 같은 일부 사례는 모두 수냉식 스크롤 냉각기를 사용하여 향상되었습니다. 물은 냉각기에서 냉각된 다음 열 교환기 식품 및 음료 용기에 부착된 폐쇄 루프 튜브를 통해 흐릅니다. 이는 물에서 흔히 발견되는 금속 부식을 방지하고 제품을 일정한 온도로 유지합니다. 와인의 발효를 유지하거나 우유의 산패를 방지하기 위해 최고의 효모가 필요한 경우, 스크류 냉각기를 사용하면 이상적인 결과를 얻을 수 있습니다.

식품 산업용 공냉식 스크류 냉각기


8.3 화학산업

제약 산업은 혼합, 압출, 혼합, 공냉식 스크류 냉각기가 저온 냉각수를 제공하고 화학 기계의 온도를 낮추는 냉각 기계 및 제약 냉각 처리와 같이 다양한 가열 및 냉각 매개변수를 통해 가공하여 의약품을 준비합니다.

화학 산업용 공냉식 스크류 냉각기



8.4 시멘트/콘크리트 냉각

시멘트 생산에는 상당한 양의 열을 발생시키는 일련의 화학 반응이 포함됩니다. 시멘트는 일반적으로 물과 혼합되어 콘크리트로 알려진 물질의 온도가 시멘트 골재와 물의 화학적 결합에 사용되는 물에 의해 크게 결정됩니다.

시멘트 및 콘크리트 냉각용 스크류 냉각기




9.60톤 스크류 압축기 냉각기의 배송 방법

전문 물 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.


1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.


2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.



3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.


스크류 냉각기 공급업체로 Tongwei를 선택해야 하는 이유는 무엇입니까?

▪ 신뢰할 수 있는 경험

우리는 15년 넘게 물 냉각기를 설계하고 제작해 왔습니다. 공냉식 냉각기부터 수냉식 냉각기까지, 당사는 거의 모든 산업과 응용 분야에 적합한 냉각기를 제작해 왔습니다.


▪ 빠른 견적

오늘 귀하의 프로젝트에 대한 견적을 받아보세요! 우리는 일반적으로 2시간 이내에 맞춤형 견적을 제공합니다.


▪ 연중무휴 고객 서비스

우리가 항상 당신 곁에 있을 것이라는 것을 믿으세요. 질문이 있거나 견적이 필요한 경우, 하루 24시간 언제든지 전화를 받을 수 있는 담당자가 있습니다.


▪ 튼튼하고 믿을 수 있는 기계

당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대해 경쟁력 있는 보증을 제공합니다.
