Links | Sitemap | RSS | XML | Privacy PolicyTongwei는 중국 전문 8톤 30KW 재순환 물 냉각기 공급업체이자 제조업체로 냉동 업계에서 15년 이상의 풍부한 경험을 보유하고 있습니다. 우리는 귀하의 애플리케이션을 5℃에서 25℃까지 냉각할 수 있는 10KW~200KW의 냉각 용량 재순환 수 냉각기를 제공할 수 있습니다. 8톤 30KW 재순환 물 냉각기는 식품 산업, 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 블로잉 성형 기계, 금속 도금 등에 널리 사용됩니다. 빠른 배송을 위해 많은 표준 재순환수 냉각기를 사용할 수 있으며, 당사는 귀하의 시스템이 공정을 강력하게 유지할 수 있도록 탁월한 판매 후 기술 지원을 제공합니다. 우리는 중국에서 장기적인 재순환 물 냉각기 공급 업체가되기를 기대합니다.냉각장치 모델: TW-10WD냉각 용량: 31.83KW(27370 kcal/h) @ 50HZ / 37.24KW(32023 kcal/h) @ 60HZ냉매: R22/R407c/R410a/R134A/R404a전원 공급 장치: 380V/50HZ /3PH(표준) / 208-480V/60HZ/3PH(맞춤형)압축기 브랜드: 파나소닉 스크롤 압축기증발기 유형: SS 물 탱크의 코일(표준) / 쉘 및 튜브(맞춤형)

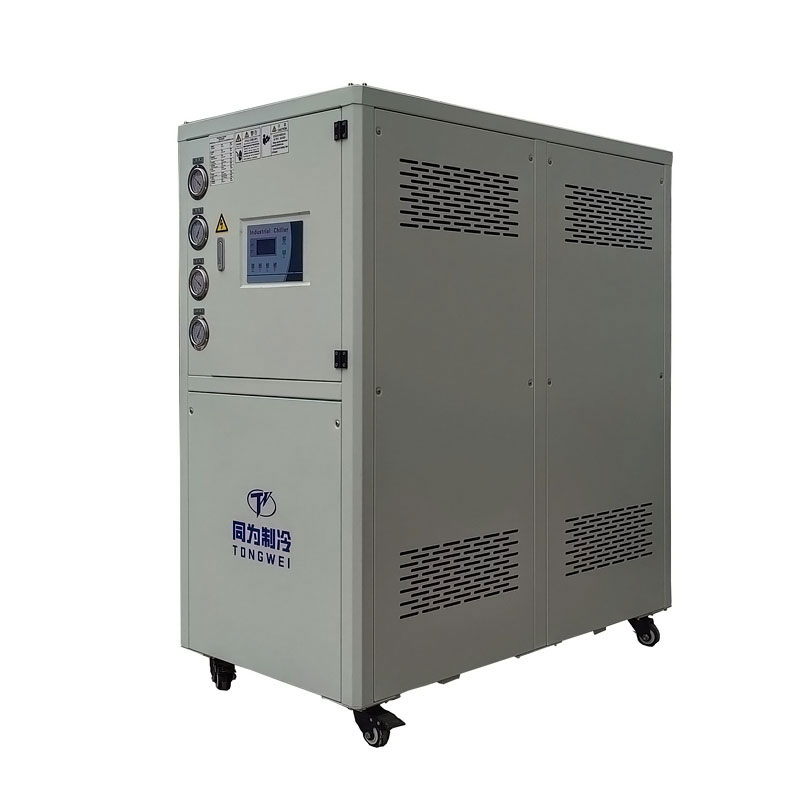

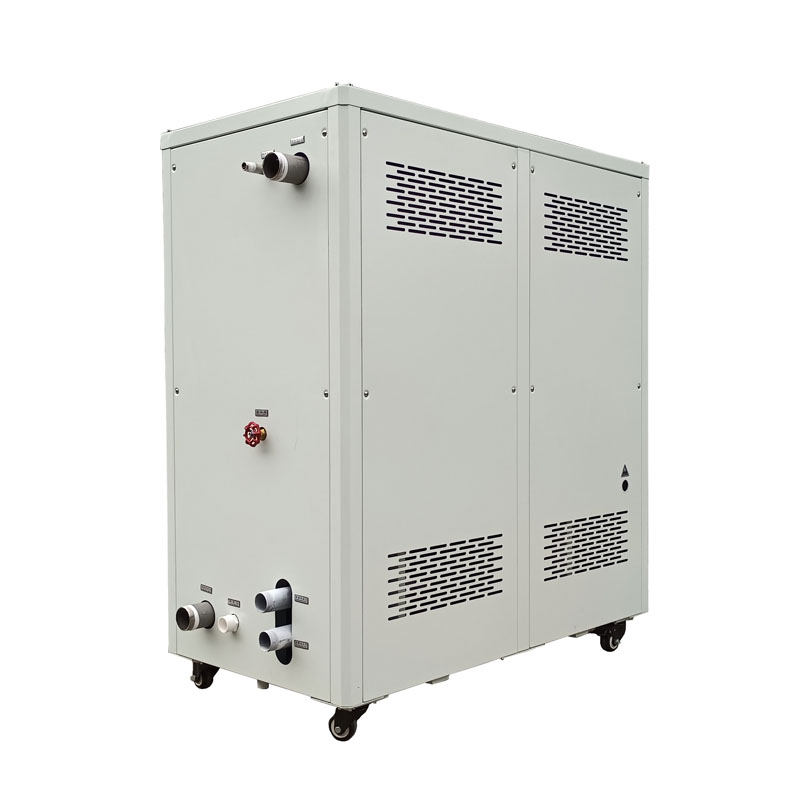

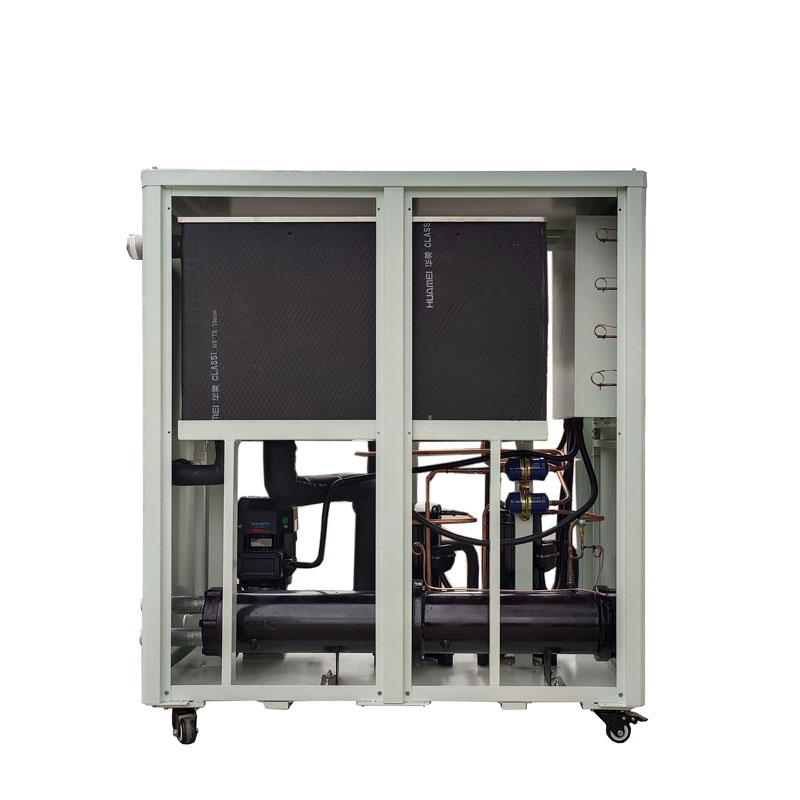

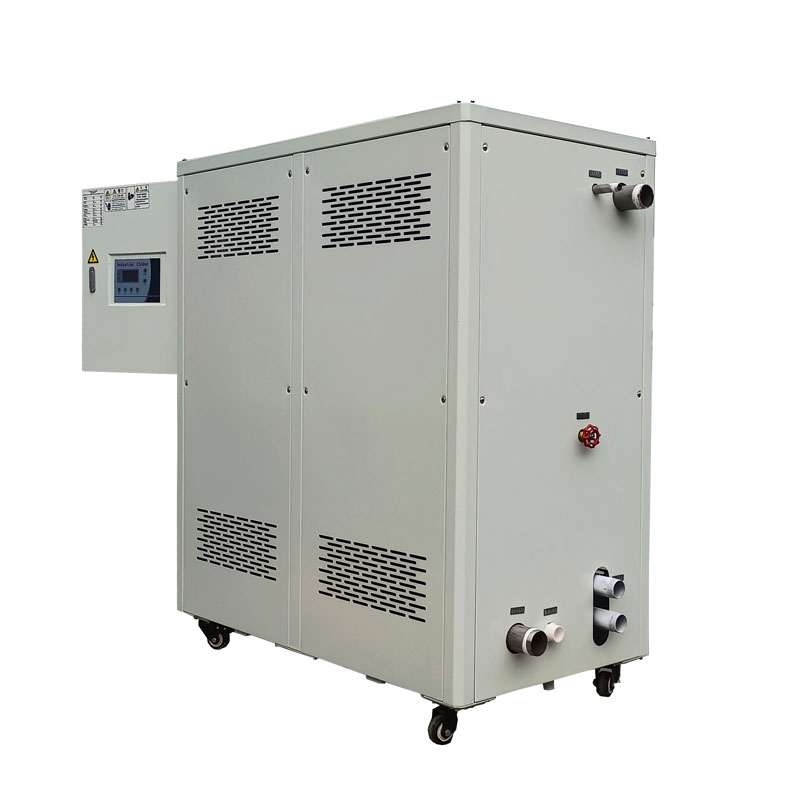

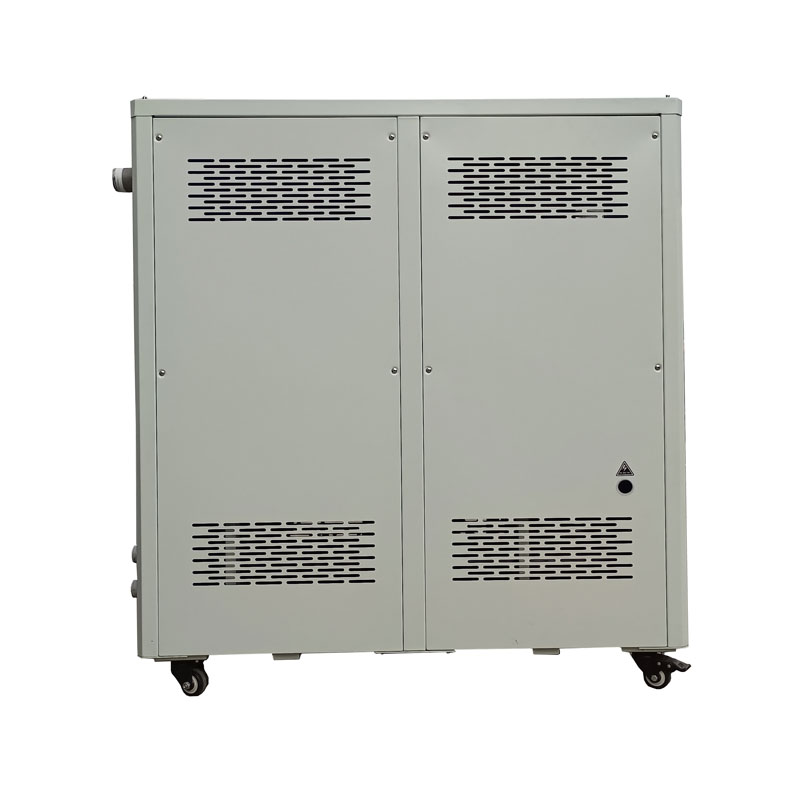

고품질 8톤 30KW 재순환 물 냉각기는 중국 제조업체인 Tongwei에서 제공됩니다. 재순환수 냉각기는 냉수 재순환을 통해 정확한 온도와 냉각을 유지하도록 설계된 소형 냉각 장치입니다. 재순환수 냉각기는 응축기를 최적화하고 +5° ~ +25°C 사이에서 유체 매체를 순환할 때 물 소비를 최소화하도록 Tongwei에서 설계했습니다. 레이저 및 반도체 산업에서 널리 사용됩니다. 순환수 냉각기는 로우 프로파일 설계를 갖고 있기 때문에 실험실 및 대학 연구 프로젝트에서도 흔히 볼 수 있습니다. 8톤 30KW 재순환 냉각기 모델 TW-10WD에는 R410A/R407C 냉매를 사용하는 2개의 5HP 밀폐형 스크롤 압축기가 포함되어 있습니다. 냉매는 비파괴 오존 가스이며 환경 친화적인 것으로 간주됩니다. 또한 수냉식 응축기, 팽창 밸브 및 물 탱크 증발기, 물 펌프 및 컨트롤러의 효율적으로 작동하는 스테인레스 스틸 코일이 포함됩니다.
Tongwei는 중국에 위치한 순환수 냉각기의 신뢰할 수 있는 제조업체이자 공급업체입니다. 다년간의 경험을 바탕으로 우리는 놀라운 사양과 최고 보증 제공을 통해 최고 품질의 8톤 재순환 수냉식 냉각기의 생산을 보장합니다. 내구성이 뛰어나고 저렴한 재순환 수냉식 냉각기 공장을 찾고 있다면 고품질 재순환 수냉식 냉각기를 얻으려면 당사에 문의하십시오. 합리적인 가격의 냉각기.
모델 |
TW-10WD |
||||
공칭 냉각 용량 |
KW |
50HZ |
31.83 |
||
60HZ |
37.24 |
||||
톤 |
50HZ |
8.05 |
|||
60HZ |
10.59 |
||||
냉각수 온도 범위 |
℃ |
5~35 |
|||
최대 전력 소비 |
kw |
9 |
|||
완전 부하 |
앰프 |
25.7 |
|||
전원 |
|
3PH-380V-50HZ(기준) 3PH-220-480V-60HZ(맞춤형) |
|||
냉각제 |
유형 |
|
R22/R407C/R410A/R134A |
||
제어 |
|
열팽창 밸브의 외부 균형 |
|||
압축기 |
유형 |
|
밀폐형 스크롤 유형 |
||
힘 |
kw |
3.8*2 |
|||
수량. |
단위 |
2 |
|||
콘덴서 |
유형 |
|
쉘 및 튜브 콘덴서 |
||
냉각수 |
m3/h |
7.1 |
|||
지름 |
인치 |
1-1/2 |
|||
증발기 |
유형 |
|
물 탱크 증발기의 코일(기준) 쉘 앤 튜브 유형 증발기(맞춤형) |
||
냉각수 |
m3/h |
5.6 |
|||
탱크 용량 |
L |
200 |
|||
입구 및 출구 연결(BSP) |
인치 |
2'' |
|||
물 펌프 |
힘 |
kw |
1.5 |
||
물의 흐름 |
M3/시간 |
13.5 |
|||
최대 압력 |
술집 |
2 |
|||
안전 장치 |
압축기 과열 보호, 과전류 보호, 높음 및 저압 보호, 과열 보호, 교통 보호, 위상 시퀀스/위상 손실 보호, 저수준 보호, 서리 보호 |
||||
치수 |
mm |
1230*690*1390 |
|||
무게 |
킬로그램 |
270 |
»산업용 수냉식 냉각기 용량 10KW ~ 200KW
»온도 조절 7℃ ~ 25℃
»온도 안정성 ±0.1℃ ~ ±2℃
»내장 SS 물 탱크 및 워터 펌프
»고품질 밀폐형 Panasonic 브랜드 스크롤 압축기
»조정 가능한 고온 및 저온 경보
»쉬운 설치 및 작동, 낮은 유지 관리 비용
»손상 방지 휠이 있는 4개의 잠금 캐스터
압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 재순환 수냉식 냉각기의 핵심 동력입니다.
R410A/R407C 냉매를 사용하는 2대의 5HP Panasonic 브랜드 압축기가 포함된 8톤 30KW 재순환 물 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 갖추고 있습니다.
파나소닉 압축기
증발기는 냉각되는 액체에서 열을 추출하는 역할을 하기 때문에 순환수 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기, 304SS 스테인레스 강판 유형 증발기의 코일.
SS 물 탱크 증발기의 코일
SS 판형+ 물탱크 증발기
쉘 및 튜브 증발기
워터펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었습니다.
냉각기용 수압 워터 펌프는 약 2 bar이지만 더 높은 수압이 필요한 경우 문의 시 알려주십시오. 예를 들어 냉각 병 부는 기계에 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4가 필요합니다. 술집 .
물 펌프
고압 워터 펌프
재순환 냉각기용 응축기는 외부 스레드 엠보싱 공정을 사용하는 내부 구리 튜브가 있는 쉘 앤 튜브입니다. 이 디자인은 공정 중 냉매와 물 사이의 열 교환 효율을 효과적으로 향상시킵니다. 기존의 부드러운 동관과 비교하여 외부 스레드 엠보싱 공정은 동관의 표면적을 증가시켜 열 교환을 위한 접촉 면적을 확장하고 콘덴서의 열전도도를 향상시킵니다. 이러한 최적화 설계를 통해 수냉식 냉각기의 응축기는 냉매의 열을 보다 빠르고 일관되게 물로 전달하여 물이 열을 운반할 수 있게 됩니다.
쉘 및 튜브 콘덴서
Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.
컨트롤러 패널
귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.
냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ; 1톤=3.517KW; 1KW=3412Btu/h;
냉각기의 냉각 용량을 계산하는 공식도 있습니다.
냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86
열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)
냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2
참고 : T1: 유입수 온도(℃) T2: 요구 냉수 온도(℃)
예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?
온도차 = 35℃-15℃=20℃
물 유량 = 10m³/시간
냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW
냉각기 크기 초과 = 232 x 1.2 = 278.4KW
냉각기에는 278.4kW의 냉각 용량이 필요합니다.
국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.
필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.
싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.
멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.
미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.
냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.
R22, R410A, R407C, R404A, R134A는 선택 사항입니다.
R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.
R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.
R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.
R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.
R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.
냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발기.
코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.
쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.
재순환 물 냉각기는 열 방출을 위해 외부 물 냉각탑 및 물 냉각 펌프와 연결해야 합니다. 그렇다면 물 냉각기에 적합한 물 냉각탑 모델을 선택하는 방법은 무엇입니까?
수냉식 냉각기용 냉각탑을 선택할 때 고려해야 할 세 가지 중요한 온도 요소가 있습니다.입구 온수 온도, 출구 냉수 온도, 그리고습구 온도. 온수 온도는 타워에 들어가는 온도입니다. 냉수 온도는 물에서 나오는 온도이고, 습구 온도는 타워가 위치한 지역의 일반적인 온도를 나타냅니다.
접근 방식은 물이 탑에 들어갈 때의 수원 온도와 물이 탑을 떠난 후의 물 온도 간의 차이를 나타내는 데 사용되는 용어입니다. 이는 열교환 과정의 효율성을 결정하는 중요한 요소입니다.
올바른 냉각탑을 선택하려면 기계적 효율성이 우선적으로 고려되어야 합니다. 이는 냉각탑 내 주변 공기를 순환시키는 데 필요한 팬 전력량을 나타냅니다. 범위(뜨거운 물과 차가운 물의 온도 차이)도 에너지 사용에 영향을 미치므로 중요합니다.
따라서 충분한 냉각 용량을 갖춘 냉각수탑을 선택하는 방법을 알아보려면 어떤 상황에서 냉각탑을 사용해야 하는지 이해해야 합니다. 아래 수냉식 타워가 수냉식 스크류 냉각기에 적합한지 확인하십시오.
냉각 냉각기 용량 |
물 냉각탑 용량 |
5마력(16KW/4 당신의) |
15톤 |
6마력(19KW/5 톤) |
15톤 |
8마력(25KW/7 톤) |
20톤 |
10마력(30KW/8 톤) |
20톤 |
12마력(40KW/11 톤) |
25 톤 |
15마력(50KW/14 톤) |
25톤 |
20마력(65KW/18 톤) |
30 톤 |
25마력(80KW/22 톤) |
40톤 |
30마력(100KW/28 톤) |
40 톤 |
40마력(130KW/37 톤) |
50 톤 |
50마력(153KW/43톤) |
60톤 |
60마력(200KW/56 톤) |
80톤 |
전문 물 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.
1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.
2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.
3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
