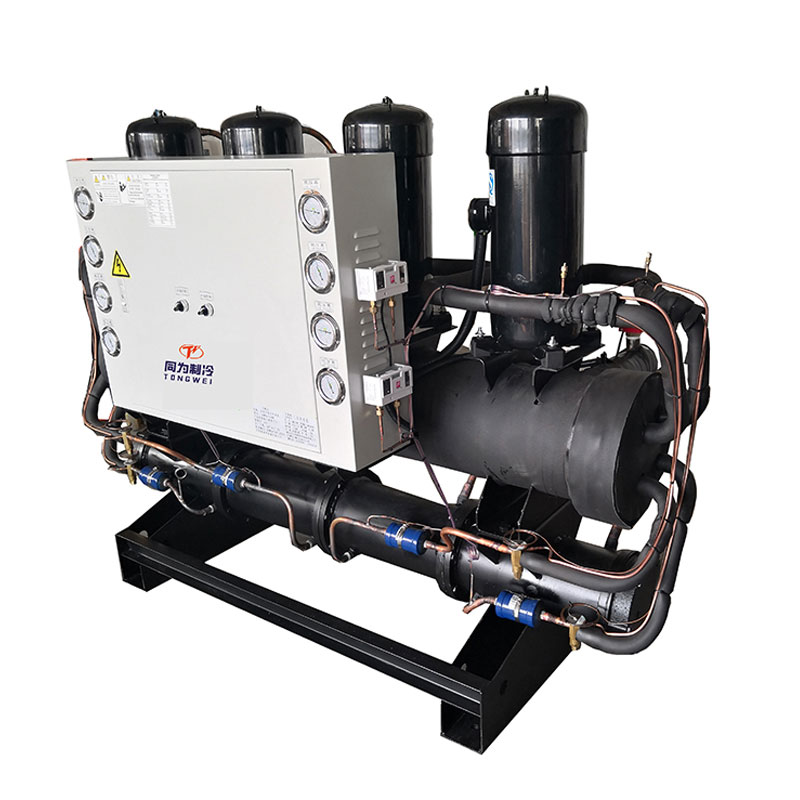

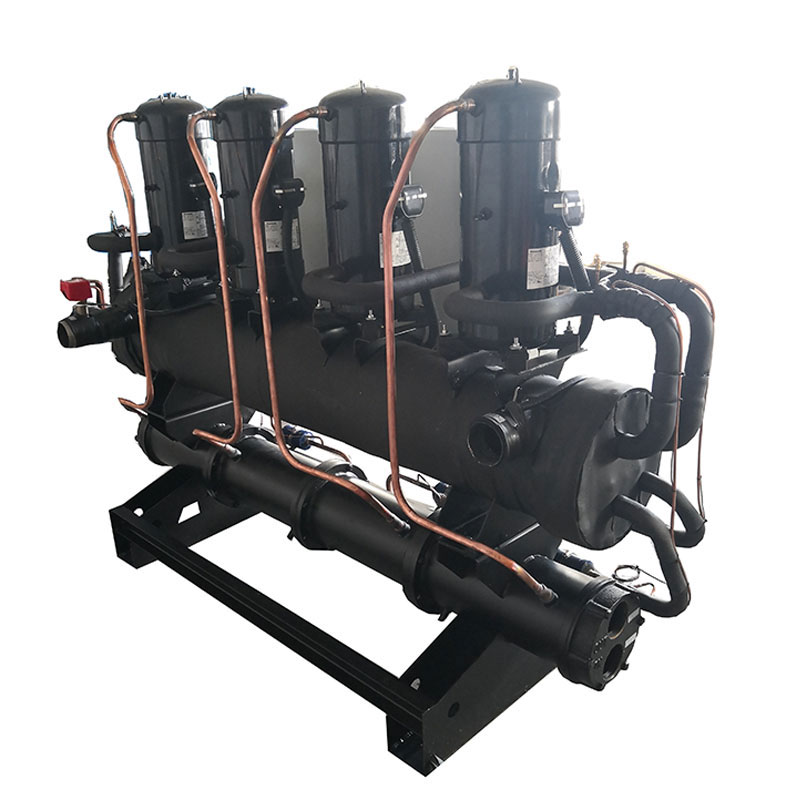

양조장 산업용 글리콜 워터 칠러

양조장 산업용 글리콜 워터 칠러

글리콜 물 냉각기는 글리콜과 물 혼합물을 냉각수로 사용하여 시스템에서 열을 방출함으로써 다양한 산업 응용 분야에서 저온 조절을 얻는 데 사용되는 냉각 기계 유형입니다. 냉각기는 배럴을 냉각하는 데 사용되는 냉동 시스템입니다. 온도를 낮추기 위해 에틸렌 글리콜을 사용합니다. 그런 다음 글리콜은 글리콜 냉각기에 연결된 하나 이상의 파이프로 구성된 폐쇄 루프를 통과합니다. 이는 냉각된 글리콜을 순환시키고 시스템에 연결된 모든 것의 온도를 낮추는 데 도움이 됩니다. 양조장용 글리콜 워터 냉각기는 양조장 냉각기 또는 양조장 냉각 시스템이라고도 하며, 발효 및 풀다운(냉각 충돌) 공정에 사용되며 일반적으로 약 -2 순환합니다. 0℃ 맥주의 경우 ℃ 글리콜. 양조장 냉각기는 32°F(동결) 미만의 온도에서 작동하므로 프로필렌 글리콜이 필요합니다.

글리콜 수냉식 냉각기는 1/2HP에서 60HP까지의 스크롤 글리콜 냉각기용 Panasonic/Danfoss 압축기, 30HP 이상의 스크류 글리콜 냉각기용 Hnablle/Bizter 압축기, 공냉식 또는 수냉식 응축기, 냉매 물 탱크, 글리콜 펌프와 같은 특정 구성 요소를 사용합니다. , 스테인레스 강판 또는 쉘 및 튜브 열교환 기, 제어판, 팽창 밸브 및 보호 장치 등. 이러한 저온 글리콜 냉각기에는 R404a 냉매가 사용됩니다. 냉매는 비파괴 오존 가스이며 환경 친화적인 것으로 간주됩니다. 높은 냉각 효율을 위해서는 열 방출을 위해 냉각탑 및 응축기 펌프와 연결해야 합니다.

중국의 선도적인 글리콜 냉각기 제조업체 및 공급업체로서 우리는 양조장 제조 장비를 강력하게 유지한다는 한 가지 목적을 염두에 두고 양조장 공정 냉각기를 설계합니다. 15년 이상의 경험을 바탕으로 당사는 다양한 산업용 공냉식 및 수냉식 시스템을 제공합니다. 우리는 양조장의 고유한 프로세스 냉각 요구 사항을 충족하기 위해 비용 효율적이고 신뢰할 수 있는 맞춤형 솔루션을 설계하고 업계 최고의 엔지니어링 및 서비스 전문 지식을 활용하여 신뢰성과 운영 용이성을 보장합니다. 우리는 양조장 냉각기 선택 및 시작 프로세스를 안내하고 설치 후에도 오랫동안 함께 할 전담 기술 및 고객 지원 팀을 보유하고 있습니다. 업계 최고의 전문 지식을 활용하여 양조장 운영과 수익을 극대화할 수 있도록 도와드립니다. 귀하의 응용 분야에 적합한 글리콜 냉각기 시스템을 찾고 계시다면 언제든지 문의해 주십시오.문의하기저온 냉각기를 위한 고품질과 합리적인 가격으로 글리콜 냉각수 시스템을 맞춤화합니다. 우리는 당신과 함께 일하기를 기대합니다.

글리콜 워터 칠러 기술 사양

글리콜 워터 칠러의 특징 및 장점

 ▪ 글리콜 스크롤 냉각기 시스템의 경우 1/2톤에서 50톤까지, 스크류 글리콜 냉각기 시스템의 경우 30톤에서 100톤까지의 냉각 용량을 제공합니다.

 ▪ 온도 선택 범위: -30°C ~ 5°C 사이의 공정 냉각수를 제공할 수 있습니다(사용자는 다양한 생산 요구에 따라 다른 단위 사양을 선택할 수 있습니다).

 ▪ 열 교환기로 사용되는 고품질 브레이징 플레이트/쉘 및 튜브

 ▪ 입구 및 출구 물 바이패스 밸브가 장착되어 필요에 따라 수압을 조절할 수 있습니다.

 ▪ 물탱크 투시창을 통해 수위와 수질을 한눈에 확인할 수 있습니다.

 ▪ 환경 친화적인 R404a 냉매를 사용하는 Panasonic/Danfoss 스크롤 압축기

 ▪ 냉각탑 및 냉각펌프와의 연결이 필요합니다.

 ▪ 다음과 같은 안전 보호 기능을 갖춘 냉각기: 과부하 보호, 역상 경보, 고압/저압 경보, 물 흐름, 수위 표시기, 부동액 보호

양조장 산업용 글리콜 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 글리콜 수냉식 냉각기 시스템의 핵심 동력입니다.

R404a 냉매를 사용하는 Panasonic/Danfoss 브랜드 압축기와 함께 사용되는 양조장용 글리콜 워터 칠러의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 갖추고 있습니다.

파나소닉 압축기

댄포스 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 담당하므로 압축기와 팽창 밸브 사이에 위치하므로 글리콜 수냉식 냉각기의 중요한 구성 요소입니다. 증발기에는 쉘 앤 튜브 증발기, 304SS 스테인리스 강판형 증발기의 세 가지 유형이 있습니다.

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었습니다.

냉각기용 수압 워터 펌프는 약 2bar이지만 더 높은 수압이 필요한 경우 문의할 때 알려주시기 바랍니다. 예를 들어 병 부는 기계 냉각용 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4가 필요합니다. 술집 .

물 펌프

고압 워터 펌프

3.4 콘덴서

글리콜 워터 칠러용 콘덴서는 외부 스레드 엠보싱 공정을 사용하는 내부 구리 튜브가 있는 쉘 앤 튜브입니다. 이 디자인은 공정 중 냉매와 물 사이의 열 교환 효율을 효과적으로 향상시킵니다. 기존의 매끄러운 동관과 비교하여 외부 스레드 엠보싱 공정은 동관의 표면적을 증가시켜 열 교환을 위한 접촉 면적을 확장하고 콘덴서의 열전도도를 향상시킵니다. 이러한 최적화 설계를 통해 수냉식 글리콜 냉각기의 응축기가 냉매의 열을 보다 빠르고 일관되게 물로 전달하여 물이 열을 운반할 수 있습니다.

쉘 및 튜브 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

글리콜 워터 칠러용 예비 부품

글리콜 스크롤 양조장 냉각기와 글리콜 스크류 양조장 냉각기의 차이점은 무엇입니까?

글리콜 양조장 냉각기에는 두 가지 유형이 있습니다. 하나는공냉식 글리콜 양조장 냉각기,다른 하나는수냉식 글리콜 양조장 냉각기 ;

공냉식 글리콜 양조장 냉각기양조장 공정에서 발생하는 열을 방출하기 위해 주변 공기를 사용합니다. 에너지 효율적이고 공간을 절약하며 유지 관리가 적어 비용 절감에 도움이 됩니다.

수냉식 글리콜 양조장 냉각기양조장 공정에서 발생하는 열을 방출하기 위해 외부 수냉탑의 물을 사용합니다. 이러한 시스템은 공냉식 양조장 냉각기보다 수명이 길고 상대적으로 조용하며 일관된 냉각 성능을 제공합니다.

글리콜 스크롤 양조장 냉각기                                글리콜 스크류 양조장 냉각기

▪ 1마력~60마력                                                            60마력 이상

▪ Danfoss/Panasonic 스크롤 압축기                       Hanbell/Bitzer 스크류 압축기

▪ 물탱크 및 물펌프 내장                      물탱크 및 물펌프 없음

공냉식 글리콜 스크롤 양조장 냉각기   

공냉식 글리콜 스크류 양조장 냉각기

수냉식 글리콜 스크롤 양조장 냉각기   

수냉식 글리콜 스크류 양조장 냉각기

냉각에 글리콜이 사용되는 이유는 무엇입니까?

냉각기에서 가장 일반적으로 사용되는 냉각수는 물 또는 물-글리콜 혼합물입니다. 글리콜 기반 냉각수는 에틸렌 글리콜 또는 프로필렌 글리콜로 구성됩니다. 글리콜 냉각수의 주요 장점은 부동액 특성입니다. 순수한 물은 0°C에서 얼고, 30% 에틸렌 글리콜은 -14°C에서 얼습니다. 글리콜 혼합물의 어는점이 낮기 때문에 물의 어는점보다 낮은 품목을 냉각하는 데 이상적입니다. 글리콜은 물보다 열용량이 낮지만(글리콜 1kg은 물 1kg보다 가열하기가 더 쉽습니다), 높은 온도 차이로 인해 글리콜 혼합물은 순수한 물보다 더 빨리 열을 분산시킬 수 있습니다. 글리콜 혼합물은 냉각기가 많은 양의 열을 신속하게 방출해야 하는 응용 분야에 더 적합합니다. 탁월한 열 전달 매개변수를 제공하는 것 외에도 글리콜은 열 전달 장비에서 조류 성장을 억제하는 경향이 있습니다.

에틸렌글리콜과 프로필렌글리콜의 특성 비교

에틸렌 글리콜과 프로필렌 글리콜

글리콜 워터 칠러는 어떻게 작동하나요?

글리콜 냉각기는 냉각 구성 요소와 물-글리콜 혼합물을 냉각수로 포함하는 튜브로 구성됩니다. 냉동 장치의 냉각된 유체는 가열된 공정을 둘러싸는 열 교환기와 연결된 배관을 통해 전달됩니다. 관련 공정에서 열을 흡수한 후 뜨거운 냉각수는 냉각을 위해 냉동 장치로 반환되고 이후 공정이 반복됩니다.

글리콜 냉각기는 압축기, 증발기, 응축기, 조절 요소 및 전기 제어 시스템으로 구성됩니다. 글리콜 냉각기의 작동 원리를 살펴보겠습니다.

 글리콜 냉각기 작동 원리

사용할 물과 글리콜의 비율

냉각 시스템에서 글리콜 대 물 혼합물의 적절한 비율을 사용하는 것은 작동 중 필요한 가장 낮은 온도에 따라 달라집니다. 글리콜이 부족하면 시스템이 얼어붙고 파이프가 파열될 수 있으며 심지어 냉각기 증발기가 손상될 수도 있습니다. 글리콜 냉각기, 냉각기 시스템에 글리콜이 너무 많으면 시스템이 비효율적입니다.

하지만 글리콜과 물 혼합물의 가장 좋은 비율은 무엇입니까? 냉각 공정에서 글리콜 냉각기에 대한 글리콜과 물 혼합물의 글리콜 비율을 아래에서 확인하십시오.

귀하의 응용 분야에 적합한 글리콜 냉각기를 어떻게 선택할 수 있습니까?

응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 6가지 중요한 냉각기 사양이 있습니다. 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택은 당사에 문의), 냉매, 증발기 유형.

9.1 공냉식 글리콜 냉각기 또는 수냉식 글리콜 냉각기

글리콜 냉각기에는 두 가지 유형이 있습니다. 하나는 공냉식이고 다른 하나는 수냉식입니다.

공냉식 글리콜 스크롤 냉각기자동차의 "라디에이터"와 유사한 콘덴서로 알루미늄 핀+팬을 사용합니다. 팬을 사용하여 냉매 코일을 통해 공기를 강제로 통과시킵니다. 높은 주변 조건을 위해 특별히 설계되지 않은 한 공냉식 응축기는 주변 온도 45℃ 이하에서 효과적으로 작동해야 합니다.

수냉식 글리콜 스크롤 냉각기쉘과 튜브를 응축기로 사용하십시오. 열은 냉매 증기에서 응축수로 들어갑니다. 그런 다음 따뜻한 응축수는 수냉탑으로 펌핑되어 공정에서 발생하는 열이 결국 대기 중으로 배출됩니다.

9.2 냉각기의 적절한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 대해 가장 자주 묻는 질문 중 하나입니다.  우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ;  1톤=3.517KW;1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

9.3 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

9.4 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의 시 문의해 주세요.

9.5 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

9.6 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는스테인리스 steel+ 물 탱크 증발기,다른 하나는쉘 및 튜브 증발기.

스테인레스 판과 탱크 증발기로 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로 연결하려면 추가 완충수 탱크가 필요합니다.

양조장 산업을 위한 글리콜 물 냉각기의 운송 방법

전문 저온 글리콜 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
