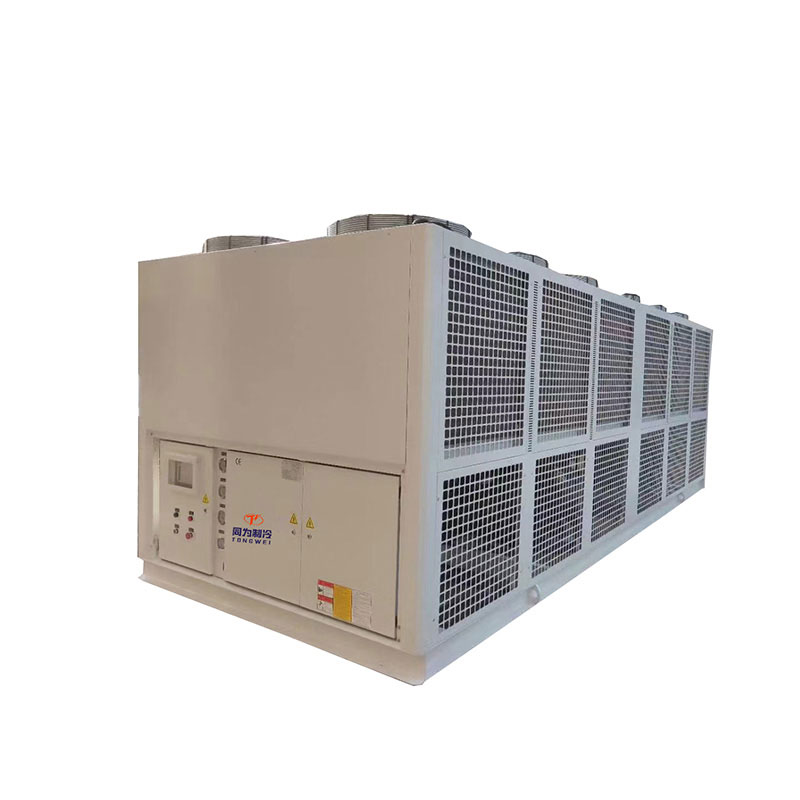

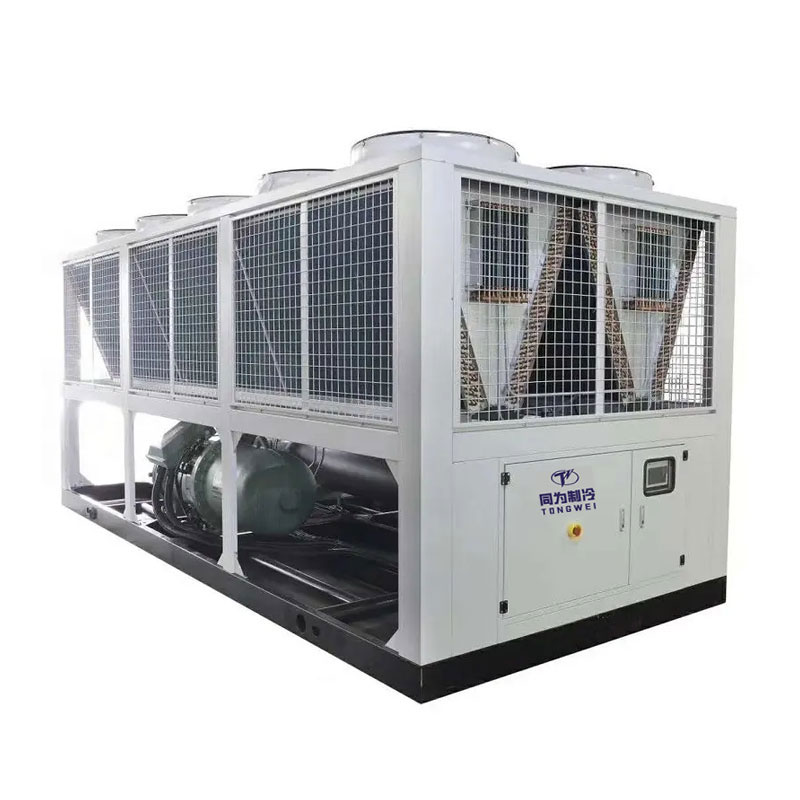

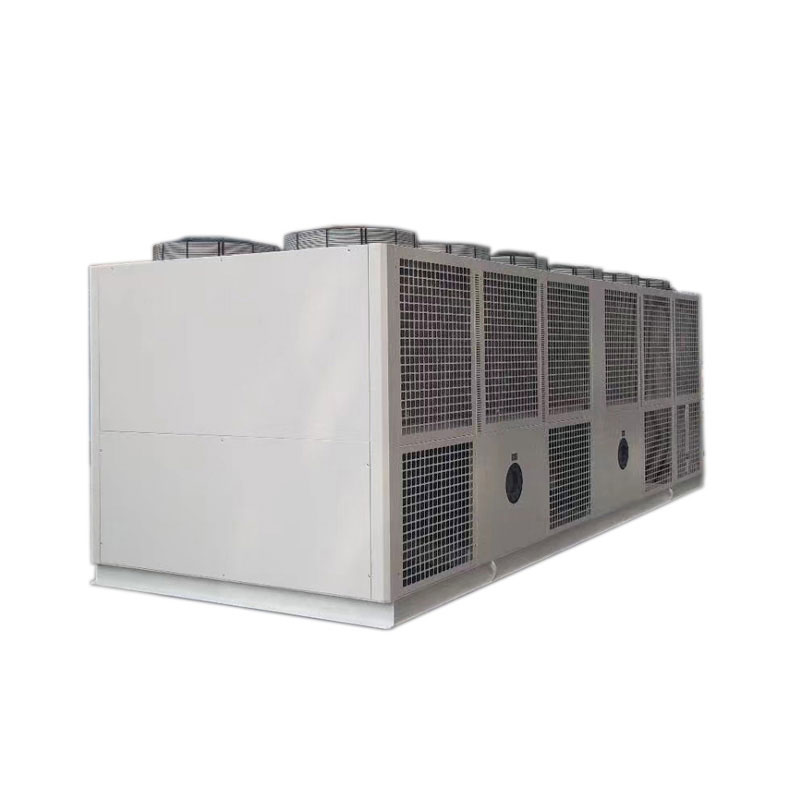

산업용 공냉식 스크류 압축기 글리콜 냉각기 0C

산업용 공냉식 스크류 압축기 글리콜 냉각기 0C

산업용 글리콜 냉각기는 산업 및 공정 응용 분야의 마이너스 온도를 달성하기 위해 순환 냉각수로 글리콜 물을 사용하는 일종의 저온 냉각기입니다. 에틸렌 글리콜의 두 가지 유형은 에틸렌 글리콜 기반 또는 프로필렌 글리콜 기반입니다. 에틸렌 글리콜의 부동액 특성은 냉각수가 낮은 냉각점에 도달할 때까지 유체 상태를 유지하도록 보장합니다. 작동 온도가 5°C(41°F) 미만인 경우 모든 냉각기 장치에 글리콜을 사용하는 것이 좋습니다. 글리콜 냉각 장치는 냉각수로서 글리콜-물 혼합물을 포함하는 냉각 구성 요소와 파이프로 구성됩니다. 냉동 장치에서 냉각된 유체는 가열 과정을 둘러싸고 있는 열 교환기와 연결된 파이프를 통해 운반됩니다. 관련 공정에서 열을 흡수한 후 가열된 냉각수는 냉동 장치로 돌아와 냉각되는 과정이 반복됩니다.

산업용 공냉식 스크류 압축기 글리콜 냉각기는 환경 친화적인 R404a 냉매, 쉘 및 튜브 증발기, PLC 컨트롤러, 팽창 밸브를 사용하는 Hanbell/Bizter 스크류 압축기를 사용하여 물 탱크 및 워터 펌프 없이 30HP에서 200HP까지 냉각 용량을 제공합니다.

중국의 선도적인 산업용 공냉식 스크류 압축기 글리콜 냉각기 제조업체 및 공급업체로서 당사는 한 가지 목적을 염두에 두고 글리콜 냉각기 시스템을 설계합니다. 바로 프로세스를 강력하게 유지하는 것입니다. 15년 이상의 경험을 바탕으로 당사는 다양한 산업용 공냉식 및 수냉식 글리콜 냉각기 시스템을 제공합니다. 우리는 양조장 냉각기 선택 및 시작 프로세스를 안내하고 설치 후에도 오랫동안 함께 할 전담 기술 및 고객 지원 팀을 보유하고 있습니다. 귀하의 공정 운영과 이익을 극대화하는 데 도움이 되는 업계 최고의 전문 지식을 활용하십시오. 귀하의 응용 분야에 적합한 글리콜 냉각기 시스템을 찾고 계시다면, 고품질과 합리적인 가격으로 귀하의 글리콜 냉각수 시스템을 맞춤화하기 위해 언제든지 저희에게 연락해 주십시오. 저온 냉각기. 우리는 당신과 함께 일하기를 기대합니다.

산업용 공냉식 스크류 압축기 글리콜 냉각기 기술 사양

산업용 공냉식 스크류 압축기 글리콜 냉각기의 특징 및 장점

 ▪ 냉각기 작동 상태의 전반적인 모니터링을 위한 Siemens PLC 온도 컨트롤러;  .

 ▪ 수온 범위는 -30℃ ~ +5 ℃입니다.

 ▪ 열 교환기로 사용되는 고품질 쉘 및 튜브

 ▪ 환경 친화적인 R404a 냉매와 4등급 용량 제어 25%-50%-75%-100%를 갖춘 스크류 압축기;

 ▪슈나이더 전기 부품

 ▪ 수냉타워 및 수냉펌프와 연결할 필요가 없습니다.

 ▪다음과 같은 안전 보호 기능을 갖춘 냉각기: 과부하 보호, 역상 경보, 고압/저압 경보, 물 흐름, 수위 표시기, 부동액 보호

산업용 공냉식 스크류 압축기 글리콜 냉각기의 주요 구성 요소는 무엇입니까

3.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 공냉식 스크류 글리콜 냉각기의 핵심 동력입니다.

Hanbell Screw 브랜드 또는 Bizter Screw 압축기 옵션인 산업용 공냉식 스크류 압축기 Glycol Chiller의 경우 필수 냉동 용량에 따라 R404a 냉매를 사용하며 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성 및 안정성.

각 스크류 압축기는 25%-50%-75%-100%의 4단계 에너지 제어를 통해 전체 스크류 냉각기가 안정적이고 높은 냉동 성능을 보장합니다.

한벨 스크류 압축기

비스터 스크류 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하기 때문에 공냉식 스크류 글리콜 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 공냉식 스크류 냉각기(Air Cooled Screw Chiller) 증발기로 고효율 폐쇄 루프 쉘 및 튜브 유형 열교환기를 사용합니다.

쉘 및 튜브 증발기

3.3 콘덴서

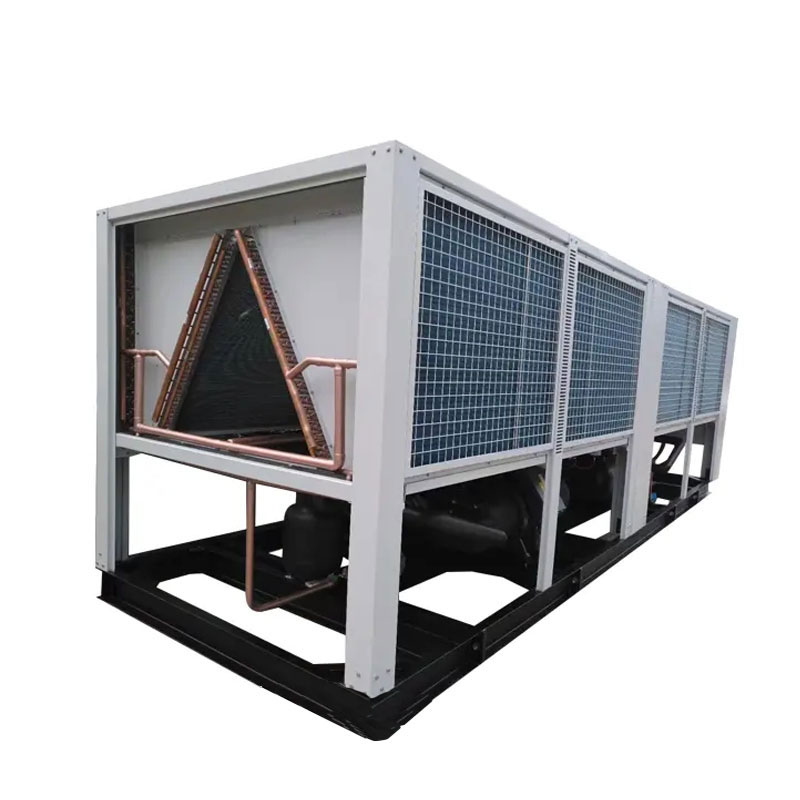

공냉식 스크류 냉각기용 응축기는 높은 열 교환 효율과 우수한 안정성을 위해 효율적인 크로스 심 핀과 암나사형 구리 튜브를 갖추고 있습니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다. .

알루미늄 핀+팬 콘덴서

3.4 컨트롤러 패널

Tongwei 냉각기는 인간-컴퓨터 인터페이스와 대형 LED 터치 스크린 패널을 갖춘 통합 PLC 제어 시스템을 사용합니다.

PLC 컨트롤러 패널

산업용 공냉식 스크류 압축기 글리콜 냉각기용 예비 부품

글리콜 스크롤 냉각기와 글리콜 스크류 냉각기의 차이점은 무엇입니까?

글리콜 냉각기에는 두 가지 유형이 있습니다. 하나는공냉식 글리콜 냉각기,다른 하나는수냉식 글리콜 냉각기 ;

공냉식 글리콜 냉각기주변 공기를 사용하여 공정에서 발생하는 열을 발산합니다. 에너지 효율적이고 공간을 절약하며 유지 관리가 적어 비용 절감에 도움이 됩니다.

수냉식 글리콜 냉각기외부 수냉탑의 물을 사용하여 공정에서 발생하는 열을 발산합니다. 이러한 시스템은 공랭식 글리콜 냉각기보다 수명이 길고 상대적으로 조용하며 냉각 성능이 더 일관됩니다.

글리콜 스크롤 냉각기                                     글리콜 스크류 냉각기

▪ 1마력~60마력                                                     30마력 이상

▪ Danfoss/Panasonic 스크롤 압축기                Hanbell/Bitzer 스크류 압축기

▪ 물탱크 및 물펌프 내장                물탱크 및 물펌프 없음

공냉식 글리콜 스크롤 냉각기   

공냉식 글리콜 스크류 냉각기

수냉식 글리콜 스크롤 냉각기   

수냉식 글리콜 스크류 냉각기

냉각에 글리콜이 사용되는 이유는 무엇입니까?

냉각기에서 가장 일반적으로 사용되는 냉각수는 물 또는 물-글리콜 혼합물입니다. 글리콜 기반 냉각수는 에틸렌 글리콜 또는 프로필렌 글리콜로 구성됩니다. 글리콜 냉각수의 주요 장점은 부동액입니다. 순수한 물은 0°C에서 얼고, 30% 에틸렌 글리콜은 -14°C에서 얼습니다. 글리콜 혼합물의 어는점이 낮기 때문에 물의 어는점보다 낮은 품목을 냉각하는 데 이상적입니다. 글리콜은 물보다 열용량이 낮지만(글리콜 1kg은 물 1kg보다 가열하기가 더 쉽습니다), 높은 온도 차이로 인해 글리콜 혼합물은 순수한 물보다 더 빨리 열을 분산시킬 수 있습니다. 글리콜 혼합물은 냉각기가 많은 양의 열을 신속하게 방출해야 하는 응용 분야에 더 적합합니다. 탁월한 열 전달 매개변수를 제공하는 것 외에도 글리콜은 열 전달 장비에서 조류 성장을 억제하는 경향이 있습니다.

에틸렌글리콜과 프로필렌글리콜의 특성 비교

에틸렌 글리콜과 프로필렌 글리콜

산업용 글리콜 냉각기는 어떻게 작동합니까?

글리콜 냉각기는 냉각 구성 요소와 물-글리콜 혼합물을 냉각수로 포함하는 튜브로 구성됩니다. 냉동 장치의 냉각된 유체는 가열된 공정을 둘러싸는 열 교환기와 연결된 배관을 통해 전달됩니다. 관련 공정에서 열을 흡수한 후 뜨거운 냉각수는 냉각을 위해 냉동 장치로 반환되고 이후 공정이 반복됩니다.

글리콜 냉각기는 압축기, 증발기, 응축기, 조절 요소 및 전기 제어 시스템으로 구성됩니다. 글리콜 냉각기의 작동 원리를 살펴보겠습니다.

글리콜 냉각기 작동 원리

글리콜 냉각기의 압축기

Tongwei 글리콜 냉각기는 상단 스크류형 압축기를 사용하여 에너지 효율성, 저소음 및 긴 서비스 시간을 제공합니다.

증발기 내부의 압력을 충분히 낮추고 냉매의 온도를 낮게 유지하기 위해 압축기를 사용하여 증발된 냉매를 펌핑하고 낮은 온도와 압력을 고온 고압의 냉매 가스로 압축합니다.

글리콜 냉각기용 콘덴서

글리콜 냉각기는 Tongwei에서 설계 및 제조되었으며 공냉식 또는 수냉식 응축기를 선택할 수 있는 것이 특징입니다.

고온 고압의 냉매는 응축기에서 액체로 응축됩니다. 응축기의 냉매는 자신보다 차가운 공기나 물에 열을 방출합니다.

글리콜 냉각기의 열팽창 밸브

열팽창 밸브는 산업용 글리콜 냉각기에서 중요한 역할을 합니다. 글리콜 칠러의 냉매는 응축압력에서 증발압력으로 감소하여 응축기에서 나온 액체를 액체탱크에 넣을 수 있습니다. 이때 냉매는 상온, 고압 상태에 있다가 냉각수탱크를 통과하게 됩니다. 팽창 밸브는 비등점을 낮추고 액체는 증발기로 들어가 열을 흡수하고 증발합니다.

글리콜 냉각기의 증발기

산업용 공냉식 스크류 글리콜 냉각기용 증발기는 쉘 앤 튜브형 열교환기입니다.

저온저압의 냉매액은 열팽창밸브를 통과하여 증발기와 교환됩니다.

열이 흡수되면 포화 또는 과열 증기가 되어 냉동을 위해 압축기로 되돌아갈 수 있습니다.

사용할 물과 글리콜의 비율

냉각 시스템에서 글리콜 대 물 혼합물의 적절한 비율을 사용하는 것은 작동 중 필요한 가장 낮은 온도에 따라 달라집니다. 글리콜이 부족하면 시스템이 얼어붙고 파이프가 파열될 수 있으며 심지어 냉각기 증발기가 손상될 수도 있습니다. 글리콜 냉각기, 냉각기 시스템에 글리콜이 너무 많으면 시스템이 비효율적입니다.

하지만 글리콜과 물 혼합물의 가장 좋은 비율은 무엇입니까? 냉각 공정에서 글리콜 냉각기에 대한 글리콜과 물 혼합물의 글리콜 비율을 아래에서 확인하십시오.

산업용 글리콜 냉각기는 어떤 용도로 사용할 수 있습니까?

글리콜 냉각기는 다양한 액체 및 기타 산업 응용 분야를 냉각하는 데 사용되는 특정 종류의 냉각 시스템입니다.

글리콜 냉각기를 사용하면 필요한 산업 용도에 맞는 저온을 달성할 수 있습니다.

글리콜 냉각기는 다음 산업 분야에 가장 많이 사용됩니다.

9.1 양조장

양조장에서 글리콜 냉각기는 맥아즙 냉각, 발효 제어, 충돌 냉각 용기, 사전 포장 및 제품 보관에 사용됩니다.

양조장용 글리콜 냉각기

9.2 와이너리

글리콜 냉각기는 발효 공정, 저온 안정화 및 실내 냉각 목적으로 널리 사용됩니다.

와이너리용 글리콜 냉각기

9.3 사이다 밀스

발효 제어에는 중요한 수온 제어가 필요합니다. 글리콜 냉각기는 주스와 우유를 차갑게 식히고 최종 제품을 냉장 보관할 수도 있습니다.

 사이다 밀스용 글리콜 냉각기

9.4 증류소

발효 과정에서 글리콜 냉각기는 열 제거 목적으로 증류 탱크와 증류기 사이의 순환을 위해 안정적인 냉각수를 제공합니다.

증류소용 글리콜 냉각기

9.5 식품 산업.

글리콜 냉각기는 냉동 식품의 안전과 일관된 품질을 보장하기 위해 저온 냉각수를 제공할 수 있으며, 식품 가공 회사에서는 매일 저온 냉각이 필요합니다.

식품 산업용 글리콜 냉각기

9.6 유제품

적절하게 설계된 유제품 글리콜 냉각기는 우유를 매우 빠르게 냉각시켜 우유가 착유 팔러에서 단열 탱크로 이송될 때 우유 온도(및 박테리아 성장)를 통제하는 데 도움을 줍니다.

유제품용 글리콜 냉각기

여기에 언급되지 않은 응용 분야에 글리콜 냉각기가 필요합니까? 저희에게 연락하시면 귀하의 정확한 요구 사항에 맞는 저렴한 솔루션을 맞춤화해 드리겠습니다.

귀하의 응용 분야에 적합한 산업용 공냉식 글리콜 스크류 냉각기를 어떻게 선택할 수 있습니까?

응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양에는 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기 등 4가지 중요한 냉각기 사양이 있습니다. 유형.

10.1냉각기의 적절한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다.  우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ;  1톤=3.517KW;1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고: T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

10.2 Power

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

10.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의 시 문의해 주세요.

10.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

산업용 공냉식 글리콜 스크류 냉각기의 배송 방법

전문 저온 글리콜 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.

산업용 공냉식 글리콜 스크류 냉각기 공급업체로 Tongwei를 선택해야 하는 이유는 무엇입니까?

▪ 신뢰할 수 있는 경험

우리는 15년 넘게 물 냉각기를 설계하고 제작해 왔습니다. 공냉식 냉각기부터 수냉식 냉각기까지, 당사는 거의 모든 산업과 응용 분야에 적합한 냉각기를 제작해 왔습니다.

▪ 빠른 견적

오늘 귀하의 프로젝트에 대한 견적을 받아보세요! 우리는 일반적으로 2시간 이내에 맞춤형 견적을 제공합니다.

▪ 연중무휴 고객 서비스

우리가 항상 당신 곁에 있을 것이라는 것을 믿으세요. 질문이 있거나 견적이 필요한 경우, 하루 24시간 언제든지 전화를 받을 수 있는 사람이 있습니다.

▪ 튼튼하고 믿을 수 있는 기계

당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대해 경쟁력 있는 보증을 제공합니다.
