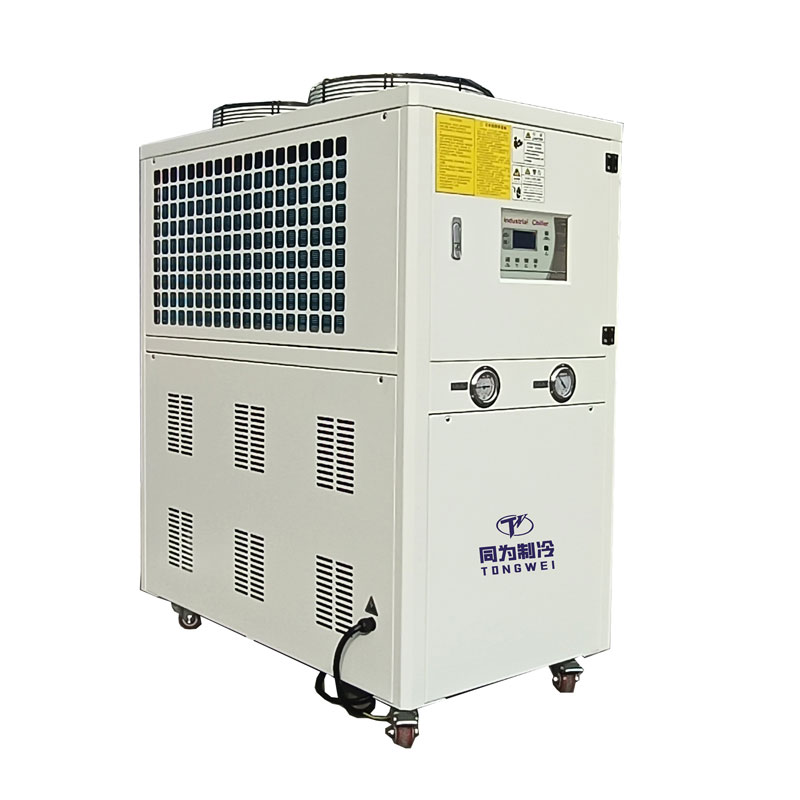

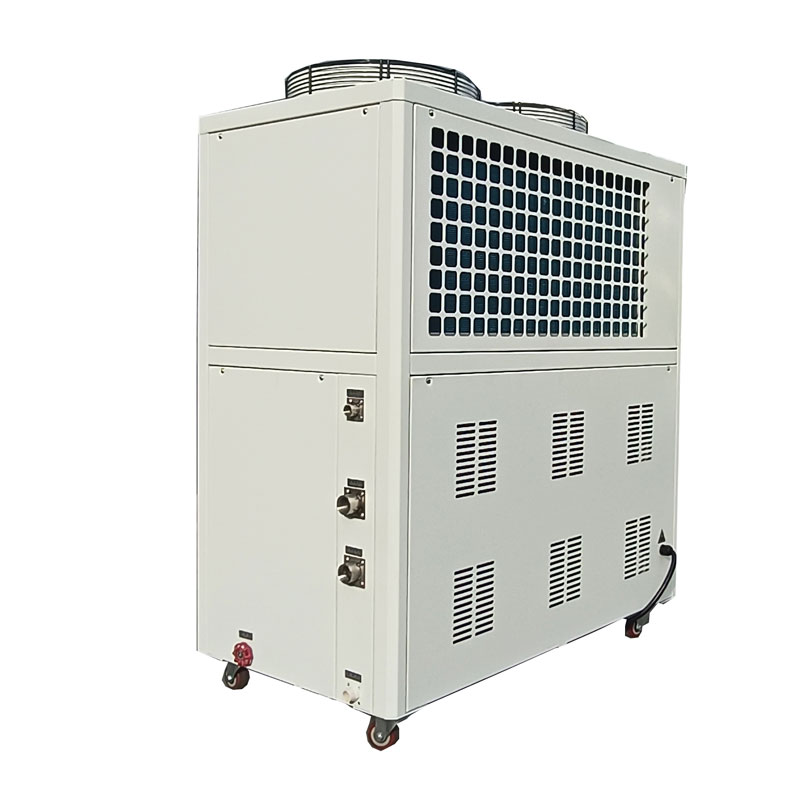

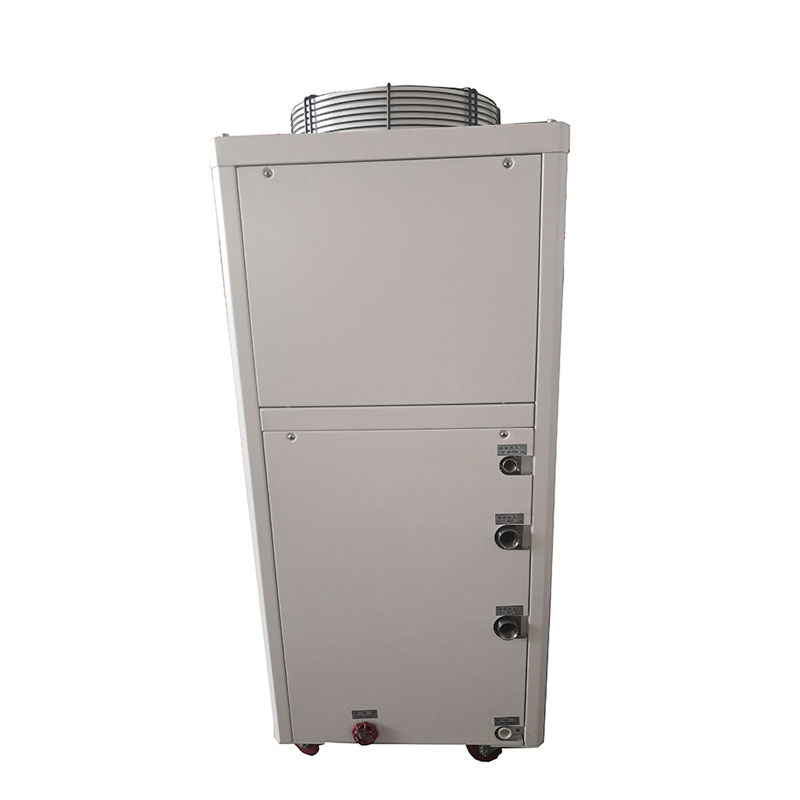

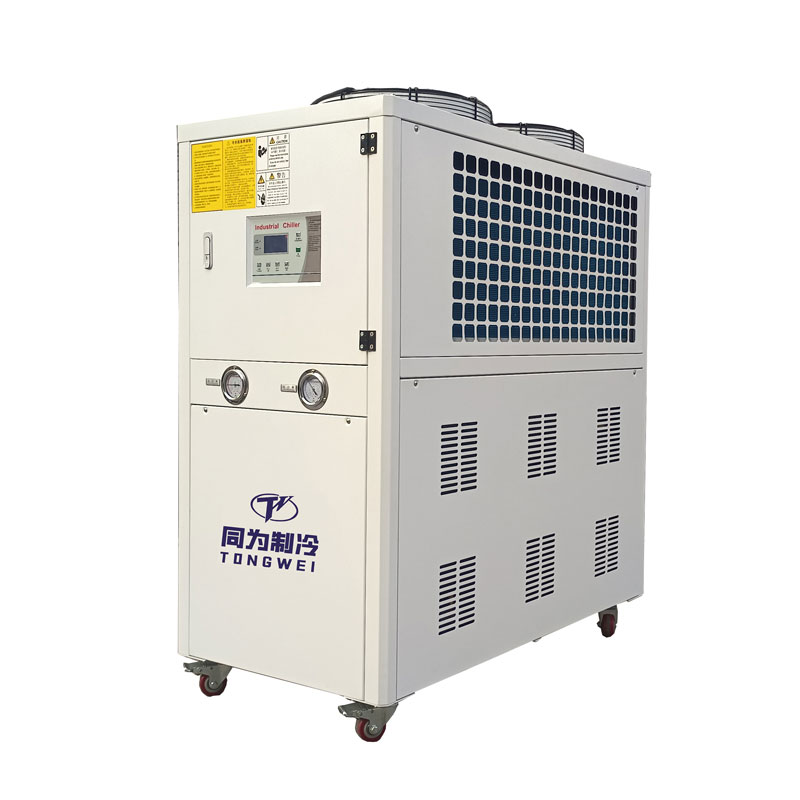

용접 기계용 산업용 포장 냉각기

Tongwei는 15년 이상의 경험을 바탕으로 고객의 산업 공정 냉각 요구 사항을 충족하는 신뢰할 수 있는 산업용 패키지 냉각기 제조업체이자 공급업체입니다. 용접 기계용 산업용 패키지 냉각기의 견고한 라인은 냉각 용량이 1KW에서 200KW까지 설계되었습니다. 우리는 99% 가동 시간과 +/- 1℃의 엄격한 온도 제어를 통해 산업 공정 냉각 분야에서 신뢰할 수 있는 공급업체입니다. 많은 산업용 패키지 냉각 장치를 빠른 배송이 가능하며 당사는 귀하의 시스템이 프로세스를 강력하게 유지할 수 있도록 탁월한 판매 후 기술 지원을 제공합니다. 우리는 중국에서 장기적인 산업용 패키지 냉각 장치 공급업체가 되기를 기대합니다.

냉각 용량: 1/2톤 ~ 50톤
냉매: R22/R407c/R410a/R134A/R404a
전원 공급 장치: 380V/50HZ /3PH(표준) / 208-480V/60HZ/3PH(맞춤형)
압축기 브랜드: Panasonic/Danfoss 스크롤 압축기
증발기 유형 : SS 물 탱크의 코일 / 스테인레스 강판 (표준) / 쉘 및 튜브 (맞춤형)

문의 보내기

제품 설명

용접 기계용 산업용 포장 냉각기

산업용 패키지 냉각기는 냉수를 생산하는 냉동 기계의 일종으로, 생산된 이 냉수는 주변 환경에 냉각 기능을 제공합니다. 패키지 냉각 장치에는 환경 친화적인 R410A/R407C 냉매를 사용하는 압축기(1개, 이중, 3개 또는 4개 Panasonic /Danfoss 압축기가 포함되어 있으며 냉각 장치에는 여러 개의 스크롤 압축기가 있으며 각 압축기에는 개별 냉동 회로가 있으므로 하나의 압축기가 파손되면 다른 압축기가 사용됩니다. 여전히 정상적으로 작동할 수 있음), 콘덴서, 증발기, 냉동, 워터 펌프, 컨트롤러 패널, 저장 탱크, 팽창 밸브, 전원 공급 장치 및 보호 장치. 용접 기계용 산업용 포장 냉각 장치라고도 합니다.용접 냉각기,용접을 수행할 때 재료와 땜납을 조각이 서로 융합되는 지점까지 가열합니다. 이 공정을 완료하려면 많은 열과 에너지가 필요하므로 산업용 패키지 냉각기를 적용해야 합니다. 용접 냉각기는 재순환된 냉각수를 제공하기 위해 현장 전력과 배관만 필요한 공장 패키지 시스템으로 배송됩니다. 거의 모든 프로세스.

중국의 선도적인 산업용 패키지 냉각기 제조업체 및 공급업체로서 당사는 고품질 냉각기를 제공할 뿐만 아니라 우수한 고객 서비스를 최우선으로 생각합니다. Tongwei의 가장 큰 장점은 고객이 최우선이라는 것입니다. 이는 경쟁사와 차별화됩니다. 당사의 지식이 풍부한 팀은 탁월한 고객 서비스와 귀하의 만족을 제공하기 위해 최선을 다하고 있습니다. 당사 팀이 귀하의 냉각기에 제공하는 주요 이점 중 일부는 다음과 같습니다. 배송 전에 각 냉각기 시스템을 철저히 풀고 청소하고 테스트합니다. 모든 장치에 대해 정기적인 품질 보증 점검을 수행합니다. 새로운 기계와 시스템만 고객에게 배송하십시오. 가능한 한 신속하고 효율적으로 문제를 해결하십시오. 제조 시설에서 용접 및 용접 부서의 품질 보증을 강화할 수 있는 방법을 찾고 있다면 산업용 패키지 냉각기를 구현하는 것이 이러한 요구를 충족할 수 있는 솔루션입니다!

용접 기계 기술 사양용 산업용 포장 냉각기

TW-A 시리즈 용접기 기술 매개변수용 산업용 패키지 냉각기
품목 모델		TW-0.5A	TW-1A	TW-1.5A	대만- 2A	대만 -2.5A	TW-3A	TW-4A	TW-5A	TW-6A	TW-8AD	TW-10AD	대만- 서기 12년	TW-15AD
냉방 능력	Kcal/h 50HZ/60HZ	1419	2451	3182	4833	5848	7181	9288	11988	14534	18576	23994	29068	38270
	Kcal/h 50HZ/60HZ	1703	2941	3784	5800	7018	8617	11146	14386	17441	22291	28793	34882	45924
	KW 50HZ/60HZ	1.65	2.85	3.7	5.62	6.8	8.35	10.8	13.94	16.9	21.6	27.9	33.8	44.5
	KW 50HZ/60HZ	1.98	3.42	4.4	6.74	8.2	10.02	12.96	16.73	20.28	25.92	33.48	40.56	53.4
	HP	0.5마력	1HP	1.5마력	25HP	2.5마력	3HP	4HP	5마력	6HP	8HP	10HP	12HP	15HP
	톤	0.45	0.81	1.05	1.6	1.93	2.37	3.07	3.96	4.8	6.14	7.93	9.61	12.65
입력 전원	KW	0.88	1.35	2	2.25	2.66	3.27	4.07	5.75	6.45	8.25	11.5	12.9	17.45
최대 전류	A	5.4	8.2	12	13.6	6.6	8.2	10.1	13.8	15.5	20	27.9	31.3	42.4
전원		1PH/3PH~220V/380V~50HZ/60HZ				3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 로터리/스크롤					밀폐형 스크롤(피스톤)
압축기	전력(KW)	0.45	0.89	1.3	1.73	2.1	2.7	3.5	4.55	5.25	3.5×2	4.55×2	5.25×2	7×2
콘덴서	유형	알루미늄 + 저소음 외부 로터 팬을 갖춘 효율적인 핀 구리 튜브
	기류(m3/h)	750	1000	1500	2000	2500	3000	4000	5000	6000	8000	10000	12000	15000
	송풍기(KW)	0.06	0.09	0.15	0.15	0.19	0.14×2	0.14×2	0.19×2	0.19×2	0.25×2	0.45×2	0.45×2	0.6×2
증발기	유형	탱크코일/쉘앤튜브형/플레이트형 열교환기
	냉각수(m3/h)	0.28	0.49	0.64	0.97	1.12	1.44	1.86	2.4	2.91	3.71	4.8	5.81	7.65
	냉각수(m3/h)	0.34	0.59	0.76	1.16	1.4	1.72	2.23	2.88	3.49	4.46	5.76	7	9.18
	물탱크(L)	10.6	18.3	27	27	50	50	60	60	110	120	200	200	270
	입구/출구 파이프(인치)	1/2"	1/2"	1/2"	1/2"	1"	1"	1"	1"	1"	1-1/2"	2"	2"	2"
물 펌프	전력(kw)	0.37	0.37	0.37	0.37	0.37	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2
	최대양정(m)	22	22	22	22	22	22	22	30	30	25	25	25	28
	최대 유량(m3)	5.4	5.4	5.4	5.4	5.4	5.4	5.4	8.1	8.1	8.1	13.5	13.5	25.2
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호, 과열 보호, 교통 보호, 상순/상 손실 보호, 저레벨 보호, 부동액 보호.
치수	길이(mm)	550	550	600	600	720	980	980	1150	1150	1350	1500	1500	1860
	폭(mm)	350	450	500	500	550	520	520	560	560	680	760	760	850
	높이(mm)	695	845	985	985	1350	1170	1170	1215	1215	1530	1660	1660	1900
무게	킬로그램	45	62	85	95	125	152	175	185	215	283	345	382	580
노트: 1. 정격 냉각 용량은 냉수 입구 및 출구 온도 12℃/7℃, 냉각 공기 입구 및 출구 온도 30℃/35℃를 기준으로 합니다. 2.작업 범위: 냉각수 온도 범위: 5℃~35℃; 냉수 입구 및 출구 온도 차이: 3℃to 8℃. 응축 주변 온도: 35℃ 이하(비표준 냉각기 응축 주변 온도는 최대 55℃에 도달할 수 있으며 주문 생산 필요).

용접 기계 기술 매개변수용 TW-A 시리즈 산업용 포장 냉각기
품목 모델		TW-15AT	TW-20AD	TW-20AF	TW-25AD	TW-25AF	TW-30AD	TW-30AT	TW-40AD	TW-40AF	TW-50AD	TW-50AF	TW-60AD
냉방 능력	Kcal/h 50HZ/60HZ	36120	49966	47988	58480	58136	74734	74922	98040	99760	119024	116960	144996
	Kcal/h 50HZ/60HZ	43344	59959	57586	70176	69763	89681	89990	117648	119712	142829	140352	173995
	KW 50HZ/60HZ	42	58.1	55.8	68	67.6	86.9	87.2	114	116	138.4	136	168.6
	KW 50HZ/60HZ	50.4	69.72	66.96	81.6	81.12	104.28	104.64	136.8	139.2	166.08	163.2	202.3
	HP	15HP	20HP	20HP	25HP	25HP	30마력	30마력	40HP	40HP	50마력	50마력	60HP
	톤	11.94	16.52	15.9	19.33	19.26	24.71	24.79	32.41	32.98	39.35	38.67	47.94
입력 전원	KW	17.1	21.73	22	25.4	24.8	33.39	33.1	44.91	43.3	57.3	54	65
최대 전류	A	43.2	52.7	53.3	63.7	61.3	81	80.2	109	106	135.5	128.5	135
전원		3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 스크롤(피스톤)
압축기	전력(KW)	4.55×3	8.96×2	4.55×4	10.8×2	5.25×4	13.62×2	8.96×3	18.78×2	8.96×4	23.6×2	10.8×4	27.4×2
콘덴서	유형	알루미늄 + 저소음 외부 로터 팬을 갖춘 효율적인 핀 구리 튜브
	기류(m3/h)	15000	20000	20000	25000	25000	30000	30000	40000	40000	50000	50000	60000
	송풍기(KW)	0.6×2	0.78×2	0.78×2	0.78×2	0.78×2	0.42×6	0.42×6	0.6×6	0.6×6	0.78×6	0.78×6	0.78×6
증발기	유형	탱크코일/쉘앤튜브형/플레이트형 열교환기
	냉각수(m3/h)	7.22	10	9.6	11.69	11.62	14.94	15	19.6	19.95	23.8	23.4	29
	냉각수(m3/h)	8.67	11.99	11.51	14.03	13.95	17.93	18	23.52	23.94	28.6	28.1	34.8
	물탱크(L)	270	350	350	350	350	420	420	580	580	580	580	580
	입구/출구 파이프(인치)	2"	2"	2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	삼"	삼"	삼"	삼"	삼"
물 펌프	전력(kw)	2.2	2.2	2.2	2.2	2.2	4	4	4	4	5.5	5.5	5.5
	최대양정(m)	28	28	28	28	28	30	30	30	30	32	32	32
	최대 유량(m3)	25.2	25.2	25.2	25.2	25.2	36	36	36	36	40	40	40
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호, 과열 보호, 교통 보호, 상순/상 손실 보호, 저레벨 보호, 부동액 보호.
치수	길이(mm)	1860	2020	2020	2020	2020	2200	2200	2350	2350	2600	2600	2600
	폭(mm)	850	950	950	950	950	1150	1150	1350	1350	1500	1500	1500
	높이(mm)	1900	2000	2000	2000	2000	1980	1980	2000	2000	2100	2100	2100
무게	킬로그램	580	650	650	810	810	890	890	1112	1112	1320	1320	1320
노트: 1. 정격 냉각 용량은 냉수 입구 및 출구 온도 12 ℃ / 7 ℃, 냉각 공기 입구 및 출구 온도 30 ℃ / 35 ℃를 기준으로합니다. 2.작업 범위: 냉수 온도 범위: 5 ℃ ~ 35 ℃; 냉수 입구 및 출구 온도 차이: 3℃ ~ 8℃. 응축 주변 온도: 35℃ 이하(비표준 냉각기 응축 주변 온도는 최대 55℃에 도달할 수 있으며 생산 주문 필요).

산업용 패키지 냉각기의 특징 및 장점

»Tognwei 브랜드 산업용 패키지 냉각기는 위상 순서/위상 미스 보호, 전류 과부하 보호, 고전압 및 저전압 보호와 같은 완벽한 전기 보호 시스템을 갖추고 있어 정상적인 작동을 보장합니다.

»208-570V 60HZ 3상 전원 공급 장치는 미국, 필리핀, 멕시코, 페루 고객을 위해 맞춤화되었습니다.

»산업용 패키지 냉각 장치에는 옵션으로 R22, R407c, R410a, R134a 냉매가 포함되어 있습니다. 고압 경보와 함께 냉각기를 설치하고 주변 온도가 55℃ 이하로 작동하도록 하려면 환경 친화적인 R134A 냉매를 사용할 수 있습니다.

»고품질 Panasonic/Danfoss 스크롤 압축기

»물 탱크의 SS 코일, 쉘 및 튜브 또는 SS 브레이징 플레이트 유형 증발기(옵션). 판형 증발기는 전열면적이 크고, 냉각수 압력 손실이 낮으며, 컴팩트한 디자인을 자랑합니다.

용접 기계용 산업용 포장 냉각기의 주요 구성 요소는 무엇입니까

3.1 압축기

압축기는 냉매를 휘젓기 위해 압력 변화를 생성하기 때문에 산업용 패키지 냉각기의 핵심 동력입니다.

R410A/R407C/R134a 냉매를 사용하는 Panasonic /Danfoss 브랜드 압축기와 함께 사용되는 용접 기계용 산업용 패키지 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 갖추고 있습니다.

파나소닉 압축기

댄포스 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하기 때문에 산업용 포장 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 포탄 및 관 증발기, 304 스테인리스 판 유형 증발기의 스테인리스 코일. 물 탱크 증발기의 스테인레스 스틸 코일은 냉각기용 표준 증발기입니다. 귀하의 현장에 외부 물 탱크가 있는 경우 냉각기는 쉘 앤 튜브 또는 SS 브레이징 플레이트 유형 증발기를 사용합니다.

SS 물 탱크 증발기의 스테인레스 스틸 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었습니다.

냉각기용 수압 워터 펌프는 약 2 bar이지만 더 높은 수압이 필요한 경우 문의 시 알려주십시오. 예를 들어 냉각 병 부는 기계에 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4가 필요합니다. 술집 .

물 펌프

고압 워터 펌프

3.4 콘덴서

산업용 패키지 냉각 장치용 응축기는 높은 열 교환 효율과 우수한 안정성을 위해 효율적인 교차 심 핀과 암나사형 구리 튜브를 갖추고 있습니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다. .

알루미늄 핀+팬 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

산업용 패키지 냉각기용 예비 부품

용접 기계용 산업용 패키지 냉각기는 어떻게 작동합니까?

참고를 위한 물 탱크 안쪽 임명으로 건축되는 산업 포장된 냉각장치

귀하의 응용 분야에 적합한 산업용 패키지 냉각기를 어떻게 선택할 수 있습니까?

응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매, 증발기 등 5가지입니다. 유형.

6.1 냉각기의 적절한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 대해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h; 1톤=3.517KW;

1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고: T1: 유입수 온도(℃) T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

6.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

6.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의 시 문의해 주세요.

6.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

6.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

산업용 패키지 냉각기의 산업 응용

산업용 패키지 냉각 장치는 플라스틱 산업, 식품 산업, 화학 산업 및 기타 산업 분야에서도 널리 사용되는 산업용 및 상업용 모두에 안정적이고 신뢰할 수 있는 수냉원을 제공할 수 있는 매우 인기 있는 냉동 시스템입니다.

7.1 플라스틱 산업

산업용 패키지 냉각 장치는 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 취입 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에서도 널리 사용됩니다.

산업용 공냉식 스크롤 냉각기를 사용하는 기능은 플라스틱 금형 온도를 낮추기 위한 냉각수 유량을 제공하여 제품 품질과 생산 효율성을 보장하는 것입니다.

플라스틱 산업용 산업용 포장 냉각기

7.2 식품산업

공냉식 냉각기는 식품 산업에서 온도 제어를 유지하고, 품질을 보존하고, 다양한 생산 공정을 지원하고, 규정을 준수하는 데 중요합니다.

식품 산업용 산업용 포장 냉각기

7.3 화학산업

제약 산업은 혼합, 압출, 혼합, 공냉식 스크류 냉각기가 저온 냉각수를 제공하고 화학 기계의 온도를 낮추는 냉각 기계 및 제약 냉각 처리와 같이 다양한 가열 및 냉각 매개변수를 통해 가공하여 의약품을 준비합니다.

화학 산업용 산업용 패키지 냉각기

용접 기계용 산업용 포장 냉각기의 배송 방법

전문 산업 포장 냉각기 장치 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
