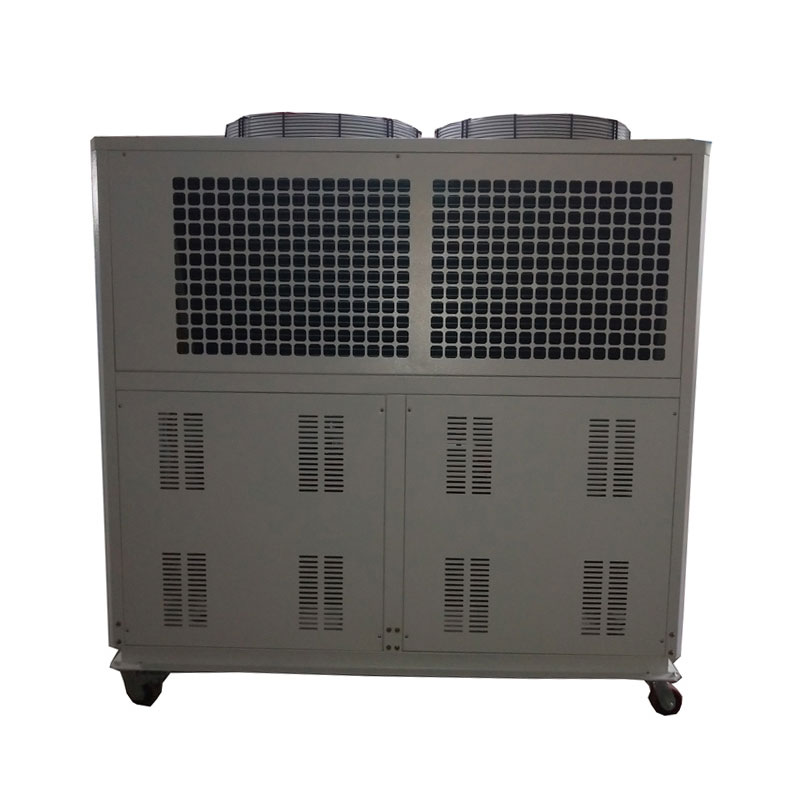

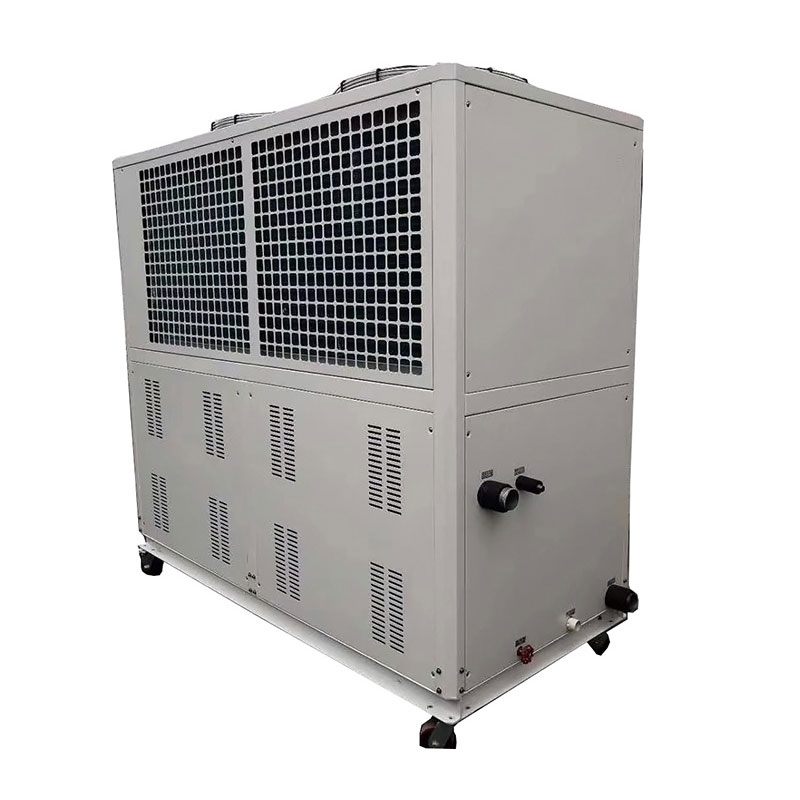

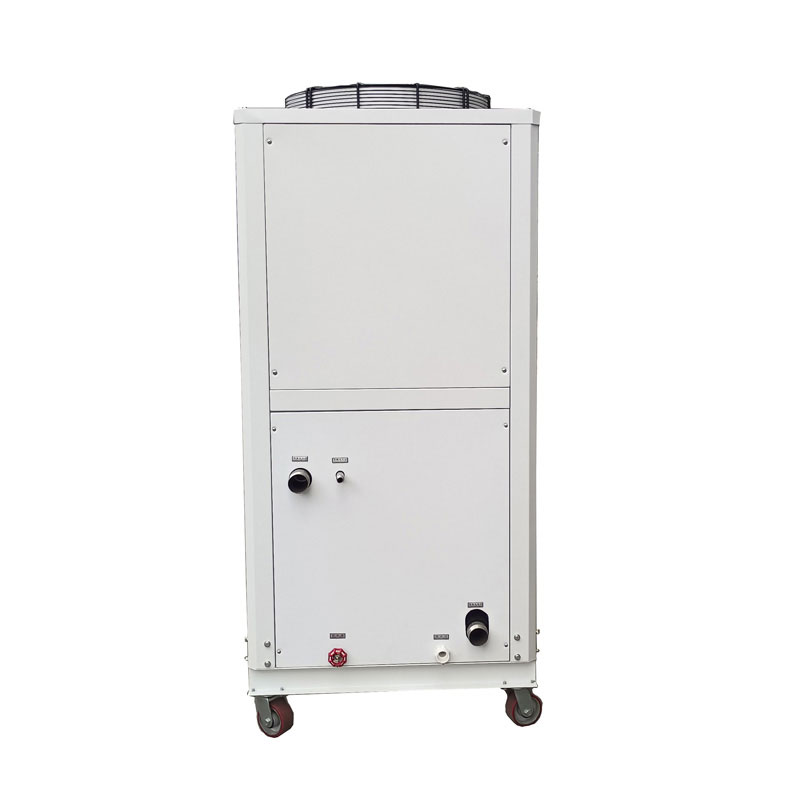

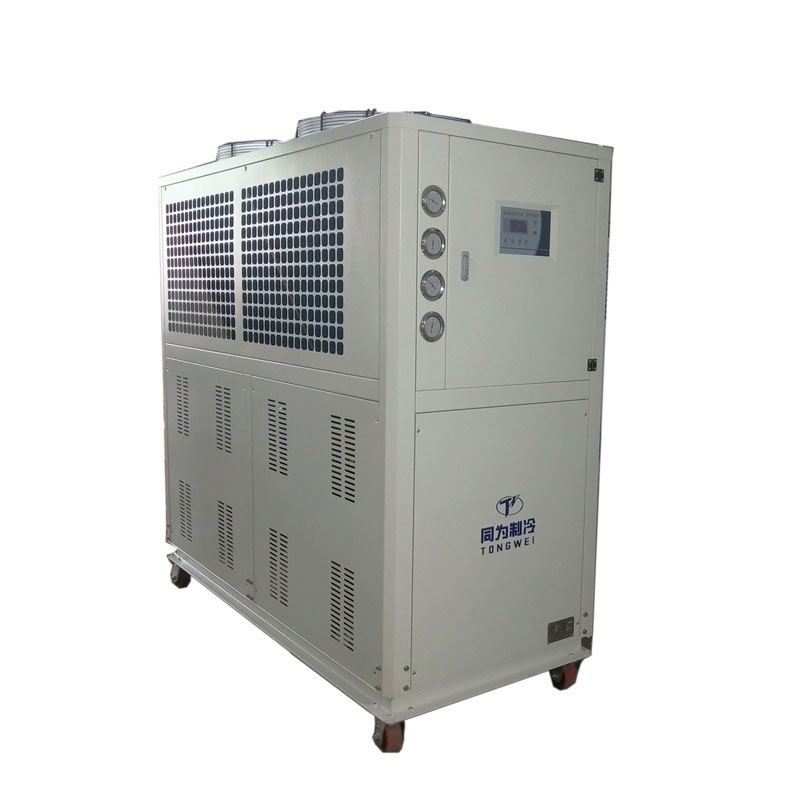

산업용 휴대용 공기 냉각식 블로우 성형 냉각기

Tongwei는 15년 이상 중국에서 산업용 냉각기를 전문적이고 능숙하게 제조 및 공급하는 업체입니다. 요즘 우리는 다양한 응용 분야에 냉각 장치를 제공하고 있습니다. 블로우 성형은 오랫동안 플라스틱 액체 용기를 생산하는 공정이었습니다. 휴대용 냉각기, 중앙 냉각기 및 패키지 냉각기 시스템은 블로우 성형 기계를 위한 몇 가지 솔루션일 뿐이며 5~25℃까지 냉각할 수 있으며 산업용 휴대용 공냉식 블로우 성형이 가능합니다. 냉각기는 그 중 하나입니다. 당사의 블로우 성형 냉각기는 CE 인증 및 12개월 보증을 제공하며 냉각기 자체의 결함으로 인한 모든 문제는 보증 범위 내의 문제까지 제공되는 서비스를 제공합니다. 대부분 표준 공냉식 블로우 성형 냉각기는 빠른 배송이 가능합니다. 우리는 귀하의 시스템이 귀하의 프로세스를 강력하게 유지할 수 있도록 탁월한 판매 후 기술 지원을 제공합니다. 우리는 중국에서 귀하의 장기적인 산업용 휴대용 공냉식 블로우 성형 냉각기 공급 업체가되기를 기대합니다.

문의 보내기

제품 설명

산업용 휴대용 공기 냉각식 블로우 성형 냉각기

산업용 휴대용 공냉식 블로우 성형 냉각기는 병, 용기 및 기타 플라스틱 부품과 같은 속이 빈 물체를 만드는 데 사용되는 제조 기술인 블로우 성형 공정에 사용되는 특수 냉각 장치입니다. 이 공정에는 열가소성 재료(보통 펠릿 또는 프리폼 형태)가 유연해질 때까지 가열한 다음 공기나 기타 가스를 불어넣어 금형 내에서 원하는 모양을 만드는 과정이 포함됩니다. 공정수에서 열을 흡수하여 열이 그런 다음 냉각 장치 주변의 공기로 전달됩니다.

블로우 성형 냉각기는 완전히 환경 친화적이며 고객의 설정에 따라 쉽게 설치할 수 있습니다. 당사의 블로우 성형 냉각기는 주로 공냉식 냉각기이며 공냉식 블로우 성형 냉각기는 냉각탑을 설치할 필요가 없으므로 다양한 기능을 포함합니다. 최고의 엔지니어링 품질을 제공하여 설계 신뢰성과 단순성을 보장합니다. 당사의 블로우 성형기 냉각기는 소유 비용을 줄이는 데 도움이 됩니다.

이는 높은 설계 표준을 제공할 Tongwei의 블로우 성형 냉각기를 선택하는 핵심 중 하나입니다. 편안한 매체 냉매 선택으로 최고의 냉각 애플리케이션을 처리합니다. 통합 마이크로프로세서는 사전 제어, 간단한 인터페이스, 안전 기능, 간단한 진단 등을 제공하여 높은 신뢰성을 제공합니다. 중국의 전문 냉각기 제조업체로서 당사는 직접 구동을 통한 고유한 마이크로프로세서 기술을 보장합니다.

냉수 응용 분야를 위해 특별히 설계된 고유하고 최적화된 증폭기 어셈블리입니다. 이렇게 하면 부분 부하 효율성과 전체 부하 효율성이 모두 최적화됩니다. 블로우 성형 냉각기는 블로우 성형을 사용하여 필름 백과 애완동물 병을 처리하는 플라스틱 산업에 가장 적합합니다. 병의 제조 과정에서 전체 블로우 성형 공정과 성능은 적절한 가열을 통해 금형 내부를 늘린 다음 제어된 저압 높이를 통해 모든 압축 공기를 짜내어 중공 구조를 형성해야 합니다.

중국의 선도적인 공정 냉각기 제조업체 및 공급업체로서 당사는 고품질 냉각기를 제공할 뿐만 아니라 탁월한 고객 서비스를 최우선으로 생각합니다. Tongwei의 가장 큰 장점은 고객이 최우선이라는 것입니다. 이는 경쟁사와 차별화됩니다. 당사의 지식이 풍부한 팀은 탁월한 고객 서비스와 귀하의 만족을 제공하기 위해 최선을 다하고 있습니다. 당사 팀이 귀하의 냉각기에 제공하는 주요 이점 중 일부는 다음과 같습니다. 배송 전에 각 냉각기 시스템을 철저히 풀고 청소하고 테스트합니다. 모든 장치에 대해 정기적인 품질 보증 점검을 수행합니다. 새로운 기계와 시스템만 고객에게 배송하십시오. 가능한 한 신속하고 효율적으로 문제를 해결하십시오.Co우리에게 연락해오늘 휴대용 공냉식 수냉식 냉각기로 이러한 모든 훌륭한 이점을 누리십시오. 우리 팀원은 귀하의 질문에 기꺼이 답변하고 전체 기술 사양에 대해 논의할 것입니다. 우리는 당신과 함께 일하기를 기대합니다.

산업용 휴대용 공기 냉각식 블로우 성형 냉각기 기술 사양

TW-A 시리즈 산업용 휴대용 공기 냉각된 블로우 성형 냉각기 기술 매개변수
품목 모델		TW-0.5A	TW-1A	TW-1.5A	대만- 2A	대만 -2.5A	TW-3A	TW-4A	TW-5A	TW-6A	TW-8AD	TW-10AD	대만- 서기 12년	TW-15AD
냉방 능력	Kcal/h 50HZ/60HZ	1419	2451	3182	4833	5848	7181	9288	11988	14534	18576	23994	29068	38270
	Kcal/h 50HZ/60HZ	1703	2941	3784	5800	7018	8617	11146	14386	17441	22291	28793	34882	45924
	KW 50HZ/60HZ	1.65	2.85	3.7	5.62	6.8	8.35	10.8	13.94	16.9	21.6	27.9	33.8	44.5
	KW 50HZ/60HZ	1.98	3.42	4.4	6.74	8.2	10.02	12.96	16.73	20.28	25.92	33.48	40.56	53.4
	HP	0.5마력	1마력	1.5마력	25마력	2.5마력	3마력	4HP	5마력	6마력	8HP	10마력	12HP	15마력
	톤	0.45	0.81	1.05	1.6	1.93	2.37	3.07	3.96	4.8	6.14	7.93	9.61	12.65
입력 전원	KW	0.88	1.35	2	2.25	2.66	3.27	4.07	5.75	6.45	8.25	11.5	12.9	17.45
최대 전류	A	5.4	8.2	12	13.6	6.6	8.2	10.1	13.8	15.5	20	27.9	31.3	42.4
전원		1PH/3PH~220V/380V~50HZ/60HZ				3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 로터리/스크롤					밀폐형 스크롤(피스톤)
압축기	전력(KW)	0.45	0.89	1.3	1.73	2.1	2.7	3.5	4.55	5.25	3.5×2	4.55×2	5.25×2	7×2
콘덴서	유형	효율적인 핀 구리 알루미늄 튜브 + 저소음 외부 로터 팬
	기류(m3/h)	750	1000	1500	2000	2500	3000	4000	5000	6000	8000	10000	12000	15000
	송풍기(KW)	0.06	0.09	0.15	0.15	0.19	0.14×2	0.14×2	0.19×2	0.19×2	0.25×2	0.45×2	0.45×2	0.6×2
증발기	유형	탱크 코일/쉘 및 튜브 유형/판형 열교환기
	냉각수(m3/h)	0.28	0.49	0.64	0.97	1.12	1.44	1.86	2.4	2.91	3.71	4.8	5.81	7.65
	냉각수(m3/h)	0.34	0.59	0.76	1.16	1.4	1.72	2.23	2.88	3.49	4.46	5.76	7	9.18
	물탱크(L)	10.6	18.3	27	27	50	50	60	60	110	120	200	200	270
	입구/출구 파이프(인치)	1/2"	1/2"	1/2"	1/2"	1"	1"	1"	1"	1"	1-1/2"	2"	2"	2"
물 펌프	전력(kw)	0.37	0.37	0.37	0.37	0.37	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2
	최대양정(m)	22	22	22	22	22	22	22	30	30	25	25	25	28
	최대 유량(m3)	5.4	5.4	5.4	5.4	5.4	5.4	5.4	8.1	8.1	8.1	13.5	13.5	25.2
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 저수준 보호, 부동액 보호.
치수	길이(mm)	550	550	600	600	720	980	980	1150	1150	1350	1500	1500	1860
	폭(mm)	350	450	500	500	550	520	520	560	560	680	760	760	850
	높이(mm)	695	845	985	985	1350	1170	1170	1215	1215	1530	1660	1660	1900
무게	킬로그램	45	62	85	95	125	152	175	185	215	283	345	382	580
노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12℃/7℃, 냉각 공기 흡입구 및 배출구 온도 30℃/ 35℃ 2.작업 범위: 냉각수 온도 범위: 5℃~35℃; 냉수 입구 및 출구 온도 차이: 3℃to 8℃. 응축 주변 온도: 35℃ 이하(비표준 냉각기 주변 온도) 응축 온도는 최대 55℃에 도달할 수 있으므로 주문 생산이 필요합니다).

TW-A 시리즈 산업용 공냉식 냉각기 기술 매개변수
품목 모델		TW-15AT	TW-20AD	TW-20AF	TW-25AD	TW-25AF	TW-30AD	TW-30AT	TW-40AD	TW-40AF	TW-50AD	TW-50AF	TW-60AD
냉방 능력	Kcal/h 50HZ/60HZ	36120	49966	47988	58480	58136	74734	74922	98040	99760	119024	116960	144996
	Kcal/h 50HZ/60HZ	43344	59959	57586	70176	69763	89681	89990	117648	119712	142829	140352	173995
	KW 50HZ/60HZ	42	58.1	55.8	68	67.6	86.9	87.2	114	116	138.4	136	168.6
	KW 50HZ/60HZ	50.4	69.72	66.96	81.6	81.12	104.28	104.64	136.8	139.2	166.08	163.2	202.3
	HP	15마력	20HP	20HP	25마력	25마력	30마력	30마력	40HP	40HP	50마력	50마력	60HP
	톤	11.94	16.52	15.9	19.33	19.26	24.71	24.79	32.41	32.98	39.35	38.67	47.94
입력 전원	KW	17.1	21.73	22	25.4	24.8	33.39	33.1	44.91	43.3	57.3	54	65
최대 전류	A	43.2	52.7	53.3	63.7	61.3	81	80.2	109	106	135.5	128.5	135
전원		3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 스크롤(피스톤)
압축기	전력(KW)	4.55×3	8.96×2	4.55×4	10.8×2	5.25×4	13.62×2	8.96×3	18.78×2	8.96×4	23.6×2	10.8×4	27.4×2
콘덴서	유형	효율적인 핀 구리 알루미늄 튜브 + 저소음 외부 로터 팬
	기류(m3/h)	15000	20000	20000	25000	25000	30000	30000	40000	40000	50000	50000	60000
	송풍기(KW)	0.6×2	0.78×2	0.78×2	0.78×2	0.78×2	0.42×6	0.42×6	0.6×6	0.6×6	0.78×6	0.78×6	0.78×6
증발기	유형	탱크 코일/쉘 및 튜브 유형/판형 열교환기
	냉각수(m3/h)	7.22	10	9.6	11.69	11.62	14.94	15	19.6	19.95	23.8	23.4	29
	냉각수(m3/h)	8.67	11.99	11.51	14.03	13.95	17.93	18	23.52	23.94	28.6	28.1	34.8
	물탱크(L)	270	350	350	350	350	420	420	580	580	580	580	580
	입구/출구 파이프(인치)	2"	2"	2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	삼"	삼"	삼"	삼"	삼"
물 펌프	전력(kw)	2.2	2.2	2.2	2.2	2.2	4	4	4	4	5.5	5.5	5.5
	최대양정(m)	28	28	28	28	28	30	30	30	30	32	32	32
	최대 유량(m3)	25.2	25.2	25.2	25.2	25.2	36	36	36	36	40	40	40
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 저수준 보호, 부동액 보호.
치수	길이(mm)	1860	2020	2020	2020	2020	2200	2200	2350	2350	2600	2600	2600
	폭(mm)	850	950	950	950	950	1150	1150	1350	1350	1500	1500	1500
	높이(mm)	1900	2000	2000	2000	2000	1980	1980	2000	2000	2100	2100	2100
무게	킬로그램	580	650	650	810	810	890	890	1112	1112	1320	1320	1320
노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12 ℃ / 7 ℃, 냉각 공기 입구 및 출구 온도 30 ℃ / 35℃ 2.작업 범위: 냉수 온도 범위: 5 ℃ ~ 35 ℃; 냉장 물 입구와 출구 온도 차이: 3 ℃ ~ 8 ℃. 응축 주변 온도 : 35 ℃ 이하 (비표준) 응축의 냉각기 주변 온도는 최대 55 ℃에 도달할 수 있으므로 필요합니다. 주문생산).

산업용 휴대용 공냉식 블로우 성형 냉각기의 특징 및 장점

▪ 압축기는 완전히 신뢰할 수 있고 에너지를 절약하는 고품질 Panasonic/Danfoss입니다.

▪스테인리스 물탱크를 채용한 개방형 장치인 블로우 몰딩 냉각기입니다. 오픈형이라 관리 및 청소가 훨씬 용이합니다.

▪ 옵션용 브레이징 판/쉘 및 튜브 열 교환기

▪ 각 압축기에는 별도의 냉동 회로가 있습니다.

▪ R134A, R407C, R410A 등 친환경 냉매를 사용하고 있습니다. 이는 블로우 성형을 위한 모든 냉각기에서 높은 냉각 효율을 보장합니다.

▪ 고압펌프, 철펌프, 스테인레스 펌프 등 모든 표준장비를 일체화하여 다양한 특정 용도에 대응할 수 있습니다.

▪ 이동 가능한 바퀴를 갖춘 컴팩트한 디자인

▪ 설치가 간단하고 쉬우며 유지관리 비용이 저렴합니다.

산업용 휴대용 공냉식 블로우 성형 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 휘젓기 위해 압력 변화를 생성하기 때문에 블로우 성형 냉각기의 핵심 동력입니다.

R410A/R407C/R134a 냉매를 사용하는 Panasonic /Danfoss 브랜드 압축기와 함께 사용되는 산업용 휴대용 공냉식 블로우 성형 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 갖추고 있습니다. .

파나소닉 압축기

댄포스 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하며 압축기와 팽창 밸브 사이에 위치하므로 휴대용 냉각기의 중요한 구성 요소입니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기의 스테인레스 스틸 코일, 304SS 스테인레스 강판 유형 증발기.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터 펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었으며, 실험실용 냉각기에는 스테인레스 스틸 재질의 워터 펌프를 사용합니다.

물 펌프

3.4 콘덴서

휴대용 블로우 성형 냉각기용 응축기는 높은 열교환 효율과 우수한 안정성을 위해 효율적인 크로스심 핀과 암나사형 구리 튜브를 갖추고 있습니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다. .

알루미늄 핀+팬 콘덴서

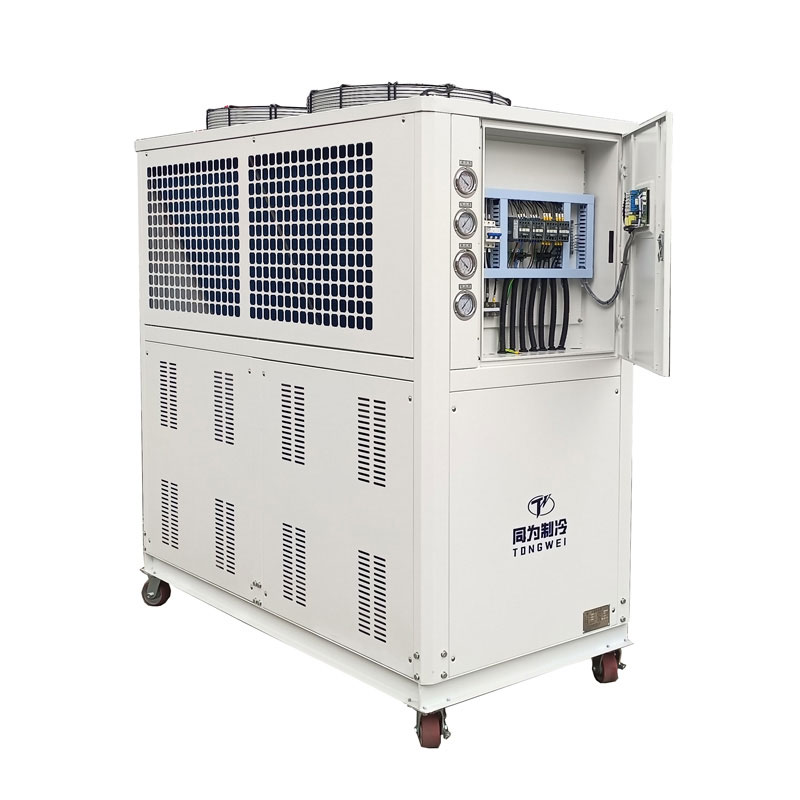

3.5 컨트롤러 패널

톤gwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

블로우 성형 냉각기용 예비 부품

블로우 성형 스크롤 냉각기와 블로우 성형 스크류 냉각기의 차이점은 무엇입니까?

블로우 성형 스크롤 냉각기 블로우 성형 스크류 냉각기

▪1/2HP-60HP 60HP 이상

▪ Danfoss/Panasonic 스크롤 압축기 Hanbell/Bitzer 스크류 압축기

▪ 물탱크 및 물펌프 내장 물탱크 및 물펌프 없음

공냉식 블로우 성형 스크롤 냉각기

공냉식 블로우 성형 스크류 냉각기

수냉식 블로우 성형 스크롤 냉각기

수냉식 블로우 성형 스크류 냉각기

올바른 산업용 휴대용 공냉식 블로우 성형 냉각기를 어떻게 선택할 수 있습니까?

귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.

6.1 냉각기의 적절한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ; 1톤=3.517KW;1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃) T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

6.2 전력

다른 나라와지역마다 산업용 전기에 대한 표준이 다르므로 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

6.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

6.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

6.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는완충 탱크가 있는 쉘 앤 튜브 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

그러나 용량이 제한되어 있어 냉각수 수요가 더 많은 응용 분야에는 적합하지 않습니다. 외부 탱크의 용량은 특정 요구 사항에 따라 맞춤 설정할 수 있습니다.

더 큰 열부하를 완충하고 더 많은 냉각수를 저장할 수 있지만 설치가 더 까다롭습니다.

블로우 성형 냉각기의 배송 방법

전문 휴대용 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
