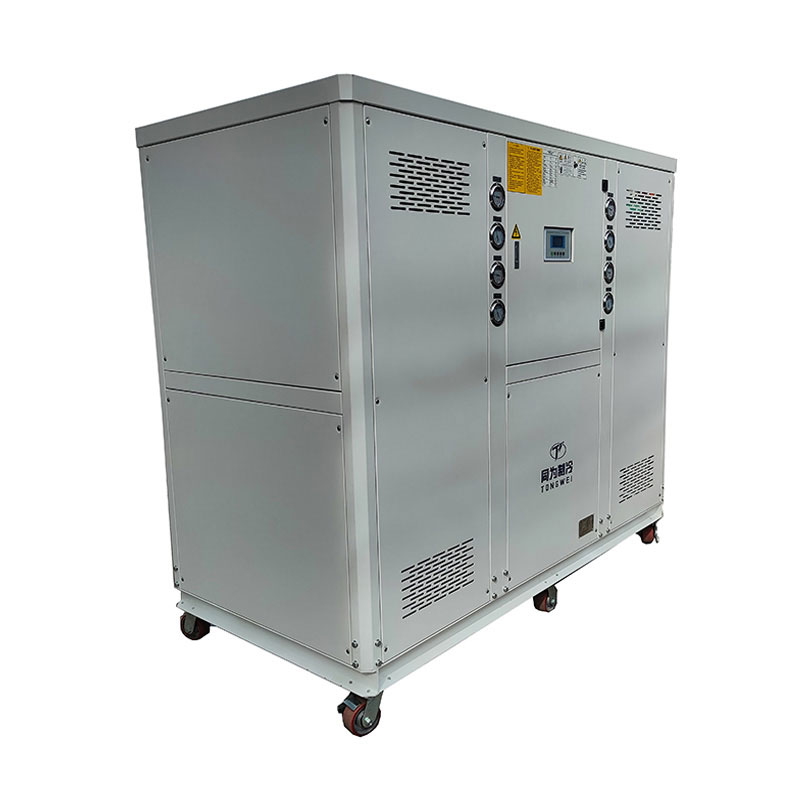

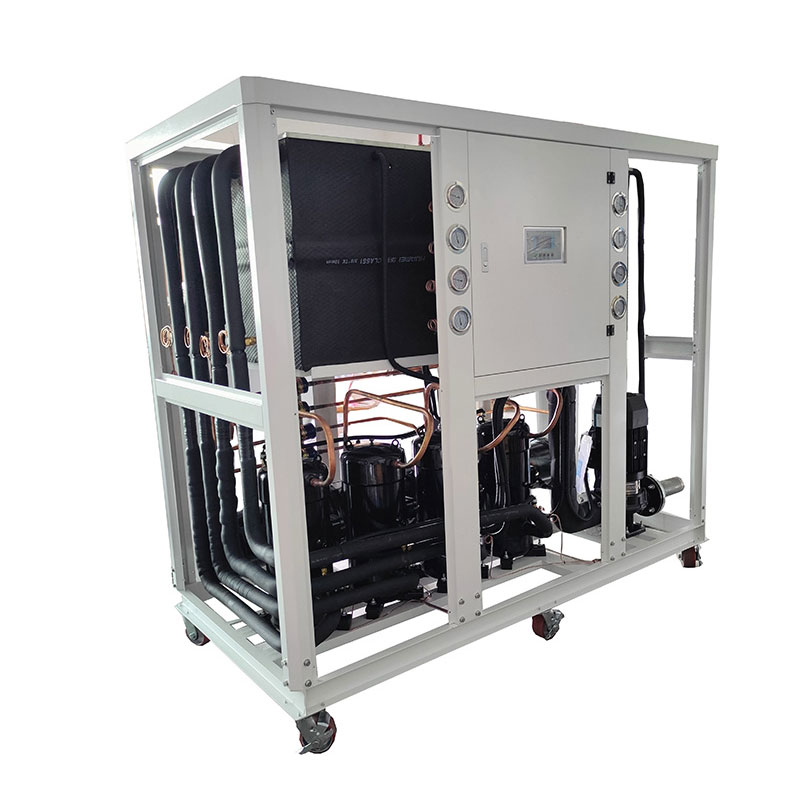

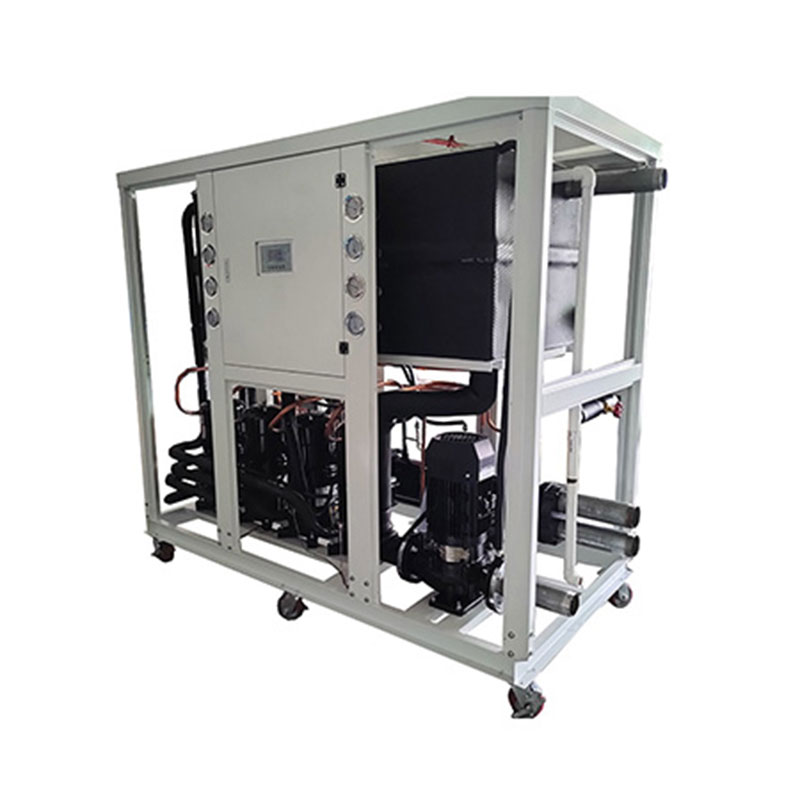

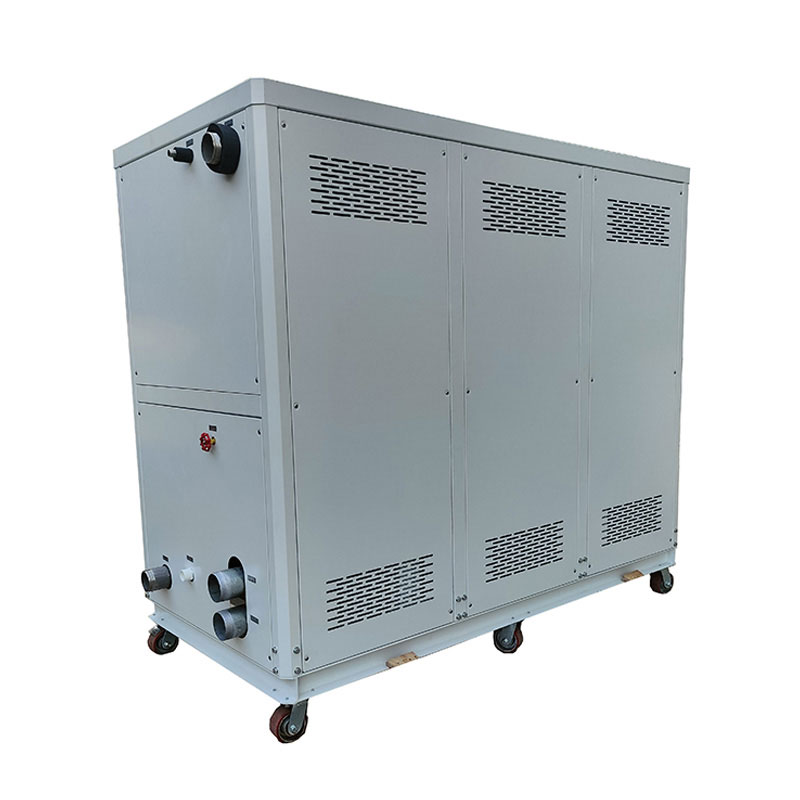

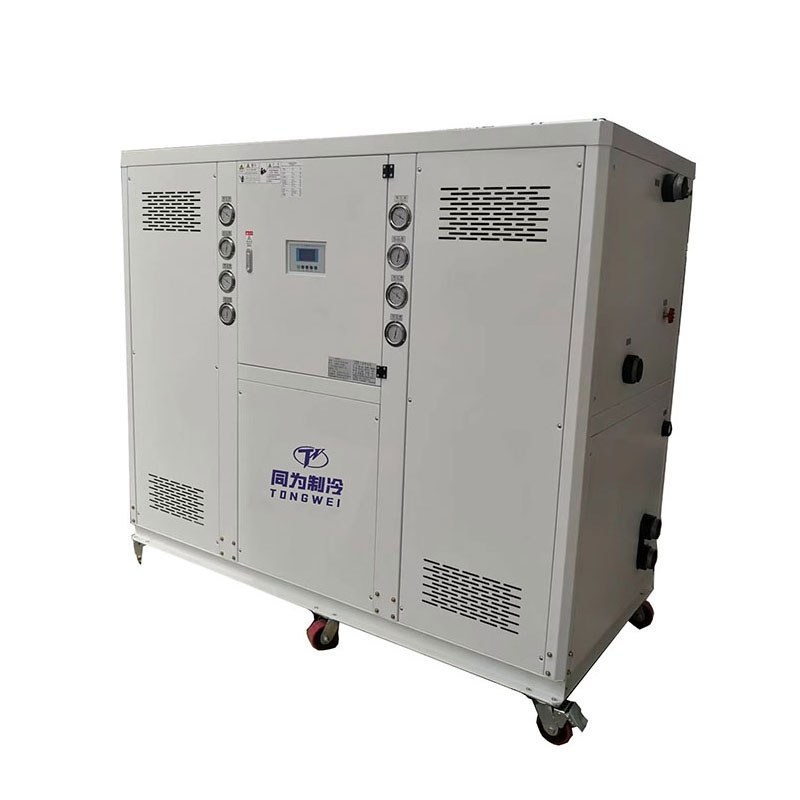

산업용 휴대용 압출 냉각기

Tongwei는 20 년 이상의 경험을 가진 China Professional 압출 냉각기 제조업체 및 공급 업체로, CE 인증 및 12 개월 보증을 갖춘 최고의 성능 및 전체 에너지 절약 냉각기를 제공합니다. 우리의 산업용 휴대용 압출 냉각기는 에어 코팅 및 수냉식 유형의 1 톤 톤의 냉각 용량, 스테인리스 스틸 워터 탱크 및 완전한 진단 스크린 컨트롤을 제공합니다. 우리의 표준 산업 휴대용 압출 냉각기 유닛은 빠른 배송을 위해 사용할 수 있으며, 우리는 당신의 시스템이 당신의 프로세스를 강하게 유지할 수 있도록 우수한 After-Sales 기술 지원을 제공합니다. 우리는 중국에서 장기 휴대용 압출 냉각기 공급 업체가되기를 기대합니다.

냉각 용량 : 1 톤 ~ 200 톤
냉매 : R22/R407C/R410A/R134A/R404A
전원 공급 장치 : 380V/50Hz/3PH (표준)/208-480V/60Hz/3PH (맞춤형)
압축기 브랜드 : Panasonic/Danfoss/Hanbell/Bitzer Compressor
증발기 유형 : SS 워터 탱크의 코일 (표준) / 쉘 및 튜브 (맞춤형)

문의 보내기

제품 설명

산업용 휴대용 압출 냉각기

압출기를 냉각하기위한 산업용 휴대용 냉각기는 압출 냉각기 또는 플라스틱 압출 냉각 시스템이라고 불립니다.이 냉각 장치는 일정한 온도, 일정한 흐름 및 일정한 압력을 제공 할 수있는 냉각 장치가 주로 PE, PP, PVC, ABS 등과 같은 다양한 압출 플라스틱 제품에 주로 사용되기 때문에 생산 공정에서 생성되는 고온이 필요합니다. 저온 순환 냉수. (5-30 ℃) 압출기로 냉각 시간을 단축하고 제품 품질을 향상시킵니다. 추출 냉각기는 압축기, 공기/수냉식 응축기, 워터 탱크, 증발기, 워터 펌프, 마이크로 프로세서, 전원 공급 장치 및 보호 장치로 만들어집니다. 그 원칙은 먼저 기계의 물 탱크에 일정량의 물을 주입하고 산업용 냉장고의 냉장 시스템을 통해 물을 식힌 다음 저온 냉각수를 워터 펌프를 통해 냉각 해야하는 장비로 보내는 것입니다. 냉장고에서 냉수의 온도가 증가하면 열이 제거되어 물 탱크로 돌아와 냉각됩니다. 요구 사항에 따라 냉각수 온도를 자동으로 조정하여 장기 사용을 위해 물을 절약 할 수 있습니다. 따라서 표준 에너지 절약 냉장 장비입니다.

톤gwei는 중국에 위치한 휴대용 압출 냉각기 시스템의 전문 제조업체이자 공급 업체입니다. 수년간의 냉장 경험을 바탕으로 우리는 놀라운 사양과 슈퍼 보증 제안을 갖춘 최고의 품질의 산업용 냉각기 시스템을 생산할 수 있습니다.저희에게 연락하십시오이제 합리적인 비용으로 가장 다양한 냉각기를 선택하십시오.

산업용 휴대용 공냉식 및 수냉식 압출 chiller 기술 사양

공냉식 산업 휴대용 압출 냉각기 기술 파라미터
항목 모델		TW-0.5A	TW-1A	TW-1.5A	트 렌트 2A	트위 -2.5A	TW-3A	TW-4A	TW-5A	TW-6A	TW-8AD	TW-10AD	트 렌트 12AD	TW-15AD
냉각 용량	Kcal/h 50Hz/60Hz	1419	2451	3182	4833	5848	7181	9288	11988	14534	18576	23994	29068	38270
	Kcal/h 50Hz/60Hz	1703	2941	3784	5800	7018	8617	11146	14386	17441	22291	28793	34882	45924
	KW 50Hz/60Hz	1.65	2.85	3.7	5.62	6.8	8.35	10.8	13.94	16.9	21.6	27.9	33.8	44.5
	KW 50Hz/60Hz	1.98	3.42	4.4	6.74	8.2	10.02	12.96	16.73	20.28	25.92	33.48	40.56	53.4
	HP	0.5hp	1hp	1.5hp	25hp	2.5hp	3hp	4HP	5hp	6hp	8hp	10hp	12hp	15hp
	톤	0.45	0.81	1.05	1.6	1.93	2.37	3.07	3.96	4.8	6.14	7.93	9.61	12.65
입력 전원	KW	0.88	1.35	2	2.25	2.66	3.27	4.07	5.75	6.45	8.25	11.5	12.9	17.45
최대 전류	A	5.4	8.2	12	13.6	6.6	8.2	10.1	13.8	15.5	20	27.9	31.3	42.4
전원		1PH/3PH ~ 220V/380V ~ 50Hz/60Hz				3PH ～ 380V/415V ～ 50Hz/60Hz (3PH ～ 200V/220V ~ 50Hz/60Hz)
냉각제	유형	R22/R407C/134A/404A/410A
냉각제	제어	모세관/외부 밸런스 열 확장 밸브
압축기	유형	밀폐형 로타리/스크롤					수밀 스크롤 (피스톤)
압축기	전원 (KW)	0.45	0.89	1.3	1.73	2.1	2.7	3.5	4.55	5.25	3.5 × 2	4.55 × 2	5.25 × 2	7 × 2
콘덴서	유형	알루미늄 + 저소음 외지 로터 팬이있는 효율적인 핀 구리 튜브
	공기 흐름 (m3/h)	750	1000	1500	2000	2500	3000	4000	5000	6000	8000	10000	12000	15000
	공기 송풍기 (KW)	0.06	0.09	0.15	0.15	0.19	0.14 × 2	0.14 × 2	0.19 × 2	0.19 × 2	0.25 × 2	0.45 × 2	0.45 × 2	0.6 × 2
증발기	유형	탱크 코일/ 쉘 및 튜브 타입/ 플레이트 유형 열교환 기
	냉수 (m3/h)	0.28	0.49	0.64	0.97	1.12	1.44	1.86	2.4	2.91	3.71	4.8	5.81	7.65
	냉수 (m3/h)	0.34	0.59	0.76	1.16	1.4	1.72	2.23	2.88	3.49	4.46	5.76	7	9.18
	물 탱크 (L)	10.6	18.3	27	27	50	50	60	60	110	120	200	200	270
	입구/출구 파이프 (인치)	1/2 "	1/2 "	1/2 "	1/2 "	1 "	1 "	1 "	1 "	1 "	1-1/2 "	2 "	2 "	2 "
워터 펌프	전원 (KW)	0.37	0.37	0.37	0.37	0.37	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2
	맥스 리프트 (M)	22	22	22	22	22	22	22	30	30	25	25	25	28
	최대 흐름 (M3)	5.4	5.4	5.4	5.4	5.4	5.4	5.4	8.1	8.1	8.1	13.5	13.5	25.2
안전 장치		압축기 과열 방지, 과전류 보호, 고압 보호, 압력 보호, 과도한 보호, 교통 방지, 위상 시퀀스/상 손실 보호, 낮은 수준 보호, 냉동 방지 방지.
차원	길이 (mm)	550	550	600	600	720	980	980	1150	1150	1350	1500	1500	1860
	너비 (mm)	350	450	500	500	550	520	520	560	560	680	760	760	850
	높이 (mm)	695	845	985	985	1350	1170	1170	1215	1215	1530	1660	1660	1900
무게	kg	45	62	85	95	125	152	175	185	215	283	345	382	580
참고 : 1. 분리 된 냉각 용량은 다음과 같습니다. 냉수 흡입구 및 출구 수온 12 °/ 7 ℃, 냉각 공기 입구 및 출구 온도 30 ℃/ 35 ℃ 2. 작업 범위 : 냉수 온도 범위 : 5 ℃ ~ 35 ℃; 냉각수 입구 및 출구 온도 차이 : 3 ℃ ~ 8 ℃. 응축의 주변 온도 : 35 ℃보다 높지 않다 (비표준 냉각기 주변 온도는 최대 55 ℃에 도달 할 수 있으며, 생산을 주문해야 함).

수냉식 산업 휴대용 압출 chiller 기술매개 변수
모델 항목		TW-3W	TW-4W	TW-5W	TW-6W	TW-8WD	Tw-10wd	TW-12WD	TW-15WD	TW-15WT	TW-20WD
냉각 용량	Kcal/h 50Hz/60Hz	8170	11266	14018	16340	22532	28036	32680	43172	42140	56760
	Kcal/h 50Hz/60Hz	9804	13519	16822	19608	27038	33643	39216	51806	50568	68112
	KW 50Hz/60Hz	9.5	13.1	16.3	19	26.2	32.6	38	50.2	49	66
	KW 50Hz/60Hz	11.4	15.72	19.56	22.8	31.44	39.12	45.6	60.24	58.8	79.2
입력 전원	KW	3.07	3.87	5.3	5.95	7.75	10.6	11.9	16.25	15.85	19.71
최대 전류	A	7.5	9.4	12.9	14.4	18,8	25.7	28.9	39.4	38.2	47.8
전원		3PH ～ 380V/415V ～ 50Hz/60Hz (3PH ～ 200V/220V ～ 50Hz/60Hz)
냉각제	유형	R22/R407C/134A/404A/410A
냉각제	제어	모세관/외부 밸런스 열 확장 밸브
압축기	유형	수밀 스크롤 (피스톤)
압축기	전원 (KW)	2.7	3.5	4.55	5.2	3.5 × 2	4.55 × 2	5.2 × 2	7 × 2	4.55 × 3	8.96 × 2
콘덴서	유형	쉘과 튜브
	냉각수 부피 (m3/h)	2.1	2.9	3.6	4.2	5.7	7.1	8.3	11	10.8	14.4
	냉각수 부피 (m3/h)	2.4	3.3	4.1	4.8	6.6	8.3	9.6	12.8	12.5	16.7
	파이프 연결 (인치)	1 1/2 "	1 1/2 "	1 1/2 "	1 1/2 "	1 1/2 "	1 1/2 "	1 1/2 "	2 "	2 "	2 "
증발기	유형	Cooper 코일 / 쉘 및 튜브 / 플레이트 열 교환기가있는 탱크
	냉수 볼륨 (M3/H)	1.63	2.25	2.8	3.27	4.5	5.6	6.53	8.63	8.43	11.35
	냉수 볼륨 (M3/H)	1.96	2.7	3.36	3.92	5.4	6.73	7.84	10.36	10.1	13.62
	워터 탱크 (L)	60	60	60	90	150	200	200	330	330	330
	파이프 연결 (인치)	1 "	1 "	1 "	1 "	1-1/2 "	2 "	2 "	2 "	2 "	2 "
워터 펌프	전원 (KW)	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2	2.2	2.2
	맥스 리프트 (M)	22	22	30	30	25	25	25	28	28	28
	최대 흐름 (M3)	5.4	5.4	8.1	8.1	8.1	13.5	13.5	25.2	25.2	25.2
안전 장치		압축기 과열 방지, 과전류 보호, 고압 보호, 압력 보호, 과도한 보호, 교통 방지, 위상 시퀀스/상 손실 보호, 낮은 수준 보호, 냉동 방지 방지.
차원	길이 (mm)	910	910	910	910	1250	1250	1250	1600	1600	1600
	너비 (mm)	480	480	480	480	680	680	680	750	750	750
	높이 (mm)	1000	1000	1000	1000	1380	1380	1380	1600	1600	1600
무게	kg	125	135	160	180	230	260	330	420	420	460
참고 : 1. 분리 된 냉각 용량은 다음과 같습니다. 냉수 흡입구 및 출구 수온 12 °/ 7 ℃, 냉각수 입구 및 출구 온도 25 ℃/ 30 ℃ 2. 작업 범위 : 냉수 온도 범위 : 5 ℃ ~ 35 ℃; 냉각수 입구 및 출구 온도 차이 : 3 ℃ ~ 8 ℃. 냉각수 온도 범위 : 18 ℃ ~ 37 ℃; 냉각수 입구 및 출구 온도 차이 : 3.5 ℃에서 10 ℃.

압출 냉각기의 특징과 장점

▪ 공냉식 및 수냉식 압출 냉각기에서 2kW에서 1000kW의 냉각 용량

▪ 압축기는 완전히 신뢰할 수 있고 에너지 절약 인 고품질 스크롤 /나사입니다.

▪ 옵션을위한 브레이즈 플레이트/쉘 및 튜브 열교환 기

▪ 각 압축기에는 별도의 냉장 회로가 있습니다.

▪ R134A, R407C, R410A와 같은 환경 친화적 인 냉매가 사용됩니다. 압출기 기계의 모든 냉각기마다 높은 냉각 효율을 보장합니다.

▪ 고압 펌프, 철 펌프, 스테인리스 펌프와 같은 모든 표준 장비를 다양한 특정 응용 프로그램을 처리합니다.

▪ 간단하고 쉬운 설치가 적은 유지 보수 비용

산업용 휴대용 압출 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 휴대용 냉각기의 키 발동기입니다. 냉매를 저어주는 압력 변화를 생성하기 때문입니다.

에서2 톤에서 50 톤R410A/R407C/R134A 냉매를 사용하여 Panasonic/Danfoss 브랜드 스크롤 압축기와 함께하는 압출 냉각기는 높은 냉장 효율성, 저음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 사용합니다.

30 톤 이상Hanbell/Bitzer 나사 압축기를 사용할 수있는 압출 냉각기;

파나소닉 압축기

Danfoss 압축기

3.2 증발기

증발기는 냉각되는 액체로부터 열을 추출하는 데 도움이되므로 압출 냉각기의 중요한 성분이며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기의 스테인레스 스틸 코일.

SS 물 탱크 증발기의 SS 코일

쉘 및 튜브 증발기

3.3 워터 펌프

워터 펌프는 닫힌 공간에서 냉수의 압력과 흐름을 증가 시키도록 설계되었습니다.

냉각기의 수압 워터 펌프는 약 2 막대이지만, 더 높은 수압이 필요한 경우, PLS는 문의 할 때 우리에게 알려줍니다. 예를 들어, 냉각 병 날기 기계에 냉각기를 사용할 때 워터 펌프의 수압은 약 4 바가 필요합니다.

워터 펌프

고압 워터 펌프

3.4 응축기

휴대용 공냉식 압출 냉각기를위한 응축기에는 효율적인 크로스-피닝 핀 및 암 스레드 구리 튜브가 장착되어있어 높은 열 교환 효율과 우수한 안정성은 압축기에서 방출 된 냉매 증기를 액체 또는 가스 액체 혼합물로 냉각시키는 것입니다.

알루미늄 핀+팬 응축기

산업용 수 냉각 압출 냉각기의 응축기는 껍질과 튜브이며, 내부 구리 튜브는 외부 실 엠보싱 공정을 사용하여 냉매와 물 사이의 열 교환 효율을 효과적으로 향상시킵니다. 전통적인 부드러운 구리 튜브와 비교하여, 외부 실 엠보싱 공정은 구리 튜브의 표면적을 증가시켜 열 교환을위한 접촉 면적을 확장하고 응축기의 열전도율을 향상시킨다. 이 최적화 설계를 통해 수냉식 냉각기의 응축기는 냉매에서 물로 열을 더 빠르고 일관되게 전달하여 물이 열을 운반 할 수 있습니다.

쉘 및 튜브 응축기

3.5 컨트롤러 패널

톤gwei Chillers는 정밀 디지털 온도 컨트롤러를 사용합니다. RS485 통신 포트는 원격 모니터링 및 제어를 수행 할 수 있습니다. 간단한 작동, 저전기 속도, 높은 안전 계수, 쉽게 설치.

컨트롤러 패널

산업용 휴대용 압출 냉각기에 대한 예비 부품

올바른 휴대용 압출 냉각기를 어떻게 선택할 수 있습니까?

애플리케이션의 냉각기를 선택할 때 고려해야 할 5 가지 중요한 냉각기 사양이 있습니다. 냉각기 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량 (맞춤 선택을 위해서는 문의), 냉장고 및 증발기 유형.

5.1 냉각기의 올바른 냉각 용량을 계산합니다

가장 자주 냉각기의 냉각 용량을 알 수있는 방법에 대해 가장 자주 묻습니다. 우리는 chiller 냉각 용량을 선택하기 위해 KW, TON,/H, KCAL/H를 사용합니다.1 kW = 860 kcal/h; 1 톤 = 3.517 kW; 1 kW = 3412 BTU/H;

▪ 가공되는 시간당 재료의 체중 (kg)을 알려주십시오.

▪ 폴리 에틸렌 또는 폴리 프로필렌 또는 폴리스티렌 또는 PVC와 같은 물질을 알려주세요.

▪ 입구 및 출구 수온의 수준

5.2 유형의 압출 냉각기 시스템?

냉각기에는 두 가지 유형이 있습니다.공기 냉각 압출 냉각기 및 물 냉각 압출 냉각기.

많은 고객 공장에는 워터 냉각탑이 장착되어 있습니다. 이 경우 수냉식 압출 냉각기를 선택하는 것이 좋습니다. 수냉식 압출 냉각기는 냉각탑을 사용하여 열을 소산하고 냉각 안정성이 더 높습니다. 냉각수 타워가 없으면 냉각기의 냉각 전력이 낮으며 공냉식 냉각기를 사용하는 것이 좋습니다. 냉각 전력이 높은 사용자 (예 : 50hp 60hp chillers)는 냉각 타워가있는 수냉식 압출 냉각기를 선택해야합니다.

5.3 전력

다른 국가와 지역마다 산업 전기에 대한 표준이 다르고 일반적인 전력 공급 장치는 다음과 같습니다.208-230V, 380-420V, 440-480V, 50Hz 또는 60Hz, 3 상.

필리핀에서는 전원 공급 장치가 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH입니다.

싱가포르와 말레이시아에서 전원 공급 장치는 415V 50Hz 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60Hz 3PH입니다.

미국에서는 전원 공급 장치가 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PH 등입니다.

5.4 워터 펌프

냉각기의 용량/톤수를 결정할 때는 KW의 적절한 펌프를 권장합니다. 어떤 표준 워터 펌프가 약 2 바인 적절한 펌프를 추천합니다. 더 높은 수압이 필요한 경우 문의 할 때 당사를주십시오.

5.5 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22 : 좋은 냉각 효과이지만 R22는 강력한 온실 가스로 간주되므로 대부분의 국가에서는 금지되어 있습니다.

R410A : 친환경 R-410A는 일본, 유럽 및 미국의 주거 및 상업용 에어컨에서 사용하기위한 선호 냉매로 R-22를 대체했습니다. R-410A는 다른 냉매보다 높은 압력에서 작동합니다.

R407C : R22의 우수한 대체, 우수한 냉각 효과.

R404A : 저온 (-10 ° C 미만)이 필요한 적용에 적합합니다.

R134A : 주로 "고온"냉매로 사용되는 비 염증성 가스는 50 ℃ 이상인 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

5.6 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다물 탱크 증발기의 코일, 다른 하나는입니다쉘 및 튜브 증발기.

고객의 압출기에 오픈 워터 탱크가 있는지 확인해야합니다. 그렇다면 냉각기를 선택할 때 탱크 코일 증발기 대신 쉘 및 튜브 타입 또는 플레이트 유형을 선택해야합니다. 싱크대 나 수영장이 없으면 워터 탱크 증발기에서 코일을 선택해야합니다.

산업용 휴대용 압출 냉각기 배송 방식

전문 휴대용 냉각기 공급 업체 및 수출 업체로서, 우리는 선적을 주선하기위한 자체 배송 전환기가 있습니다. 우리 Chiller Machine은 합판 패킹을 사용하여 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 제공 할 수있는 세 가지 방법이 있습니다.

1. 공기로 선박 : 냉각기가 압축기, 워터 펌프 및 팬이 있으므로 압축기 내부의 압축 된 냉매 및 오일은 폭발 가능성이있는 위험한 품목이므로 운송 전에 압축 된 냉매를 방출해야합니다. (이것은이 배송 방식을 선택할 때 냉매가없는 물 냉각기를 의미합니다. 기계가 목적지에 도착한 후에는 현지 전문가의 냉매를 추가해야합니다. 항공사 회사는 또한 냉각기가 위험한 제품이 아니라는 것을 증명하기 위해 많은 문서를 제공하도록 요청합니다. Air의화물 비용은 냉각기 비용보다 높을 수 있으므로 공기 배송 방식은 고객에게 권장하지 않습니다.

2. 해상 선박 : 운송 시간은 공중보다 길지만화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가 할 필요가 없습니다.이 배송 방식은 현지 항만 배달에 가장 적합한 운송 모드입니다.

3. 중국의 다른 공급 업체에 자신의 배송 컨테이너가있는 경우 냉각기 기계를 중국 도시의 공급 업체에 배송하는 데 도움을 줄 수 있습니다.
