산업용 휴대용 필름 블로잉 냉각기
Tongwei는 높은 자격과 우수한 성능 매개변수를 갖춘 중국의 필름 블로잉 냉각기 제조업체 및 공급업체로서 경험이 풍부합니다. 요즘에는 다양한 응용 분야에 냉각기 장비를 제공하고 있습니다. 블로우 성형은 플라스틱 백, 수축 랩 및 기타 유연한 포장 솔루션과 같은 재료를 만들기 위해 포장 산업에서 오랫동안 선호되는 공정이었습니다. 휴대용 냉각기, 중앙 냉각기 및 포장 냉각기 시스템은 필름 블로잉 기계를 위한 몇 가지 솔루션일 뿐입니다. 5 ~ 25 ℃까지 식히십시오. 당사의 필름 블로잉 냉각기는 CE 인증 및 12 개월 보증을 제공하며 냉각기 자체의 결함으로 인한 모든 문제는 보증 범위 내 문제까지 제공되는 서비스입니다. 대부분 표준 필름 블로잉 냉각기는 빠른 배송이 가능하며 우리는 귀하의 시스템이 귀하의 프로세스를 강력하게 유지할 수 있도록 탁월한 판매 후 기술 지원을 제공합니다. 우리는 중국에서 귀하의 장기적인 산업용 휴대용 필름 부는 냉각기 공급 업체가되기를 기대합니다.
문의 보내기
제품 설명

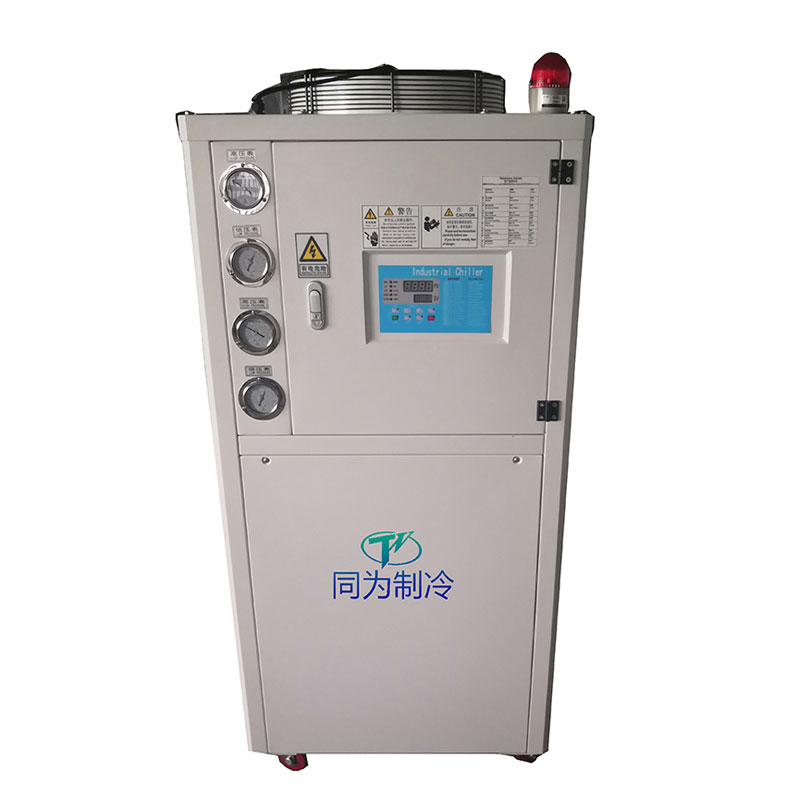

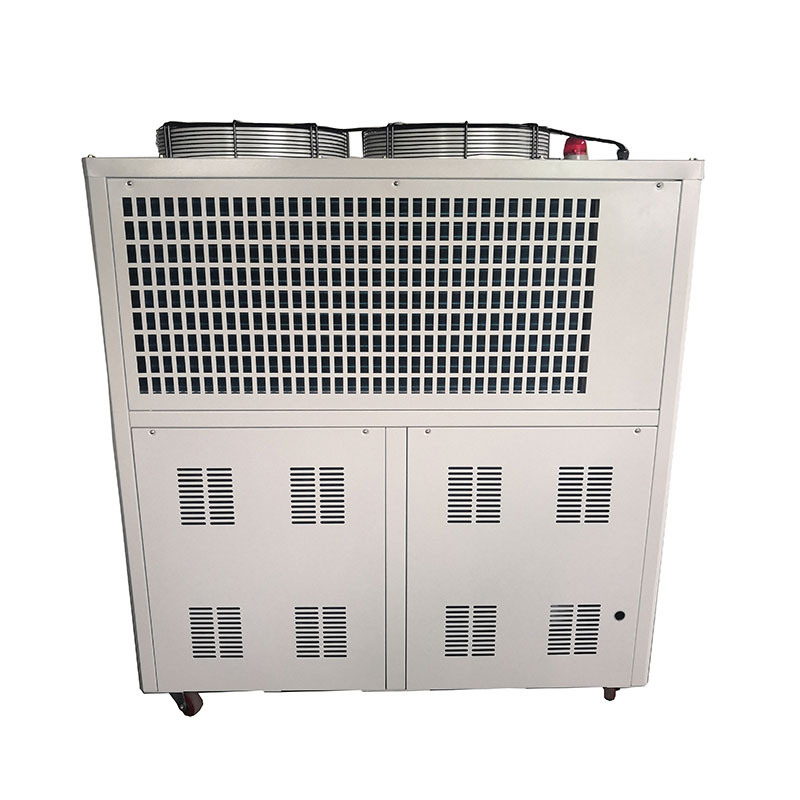

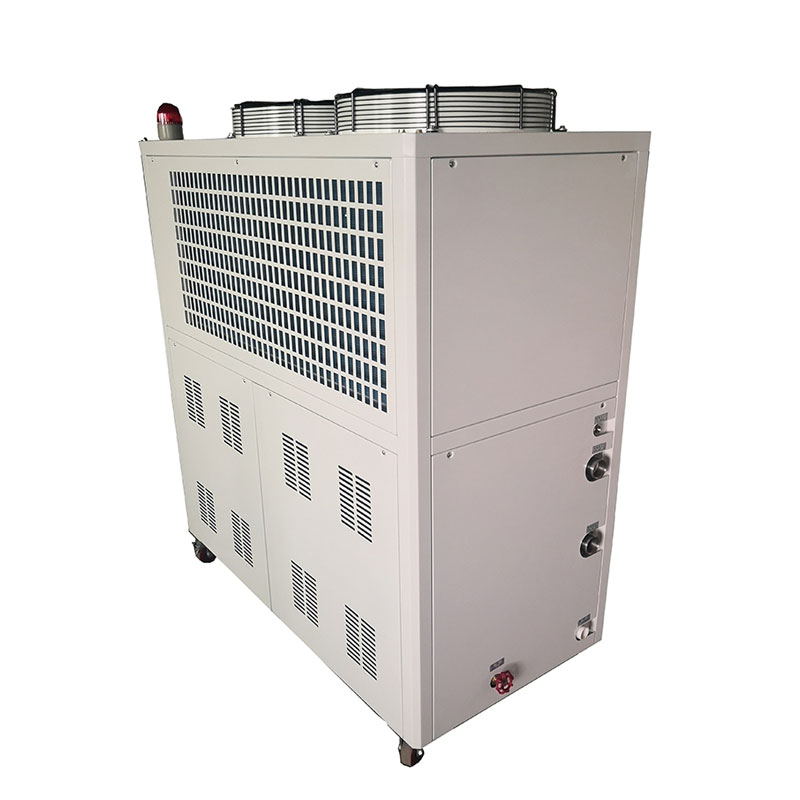

산업용 휴대용 필름 블로잉 냉각기
산업용 휴대용 필름 부는 냉각기는 플라스틱 필름 부는 기계를 냉각하기 위해 특별히 설계된 냉동 기계입니다. 작동 원리는 다음과 같습니다: 냉각기는 압축기를 통해 냉각하고 내장된 고효율 동관 열교환기를 통해 실내 주변 공기를 40-45℃에서 10-15℃로 냉각한 다음 고압 원심 송풍기를 통해 냉각합니다. 공기 덕트를 통해 저온 공기를 보냅니다. 필름 부는 기계의 내부 및 외부 공기 링은 다이 헤드에서 막 불어난 필름 기포를 냉각하는 데 사용되므로 필름 기포를 빠르게 냉각할 수 있습니다. 이들 모두는 필름의 두께 균일성을 향상시키고, 투명도와 휘도를 높이며, 필름의 경화를 가속화하고, 필름의 물리적 특성을 향상시키며, 출력을 20~30% 이상 증가시킵니다.
필름 블로잉 칠러는 급속냉각시 응축수량이 많은 공기를 제습하는 능력이 강하여 송출된 찬 공기를 건조하고 낮은 온도로 유지시켜 필름의 품질을 향상시킵니다.
중국의 선도적인 필름 블로잉 냉각기 제조업체 및 공급업체로서 우리는 고품질 냉각기를 제공할 뿐만 아니라 탁월한 고객 서비스를 최우선으로 생각합니다. Tongwei의 가장 큰 장점은 고객이 최우선이라는 것입니다. 이는 경쟁사와 차별화됩니다. 당사의 지식이 풍부한 팀은 탁월한 고객 서비스와 귀하의 만족을 제공하기 위해 최선을 다하고 있습니다. 당사 팀이 귀하의 냉각기에 제공하는 주요 이점 중 일부는 다음과 같습니다. 배송 전에 각 냉각기 시스템을 철저히 풀고 청소하고 테스트합니다. 모든 장치에 대해 정기적인 품질 보증 점검을 수행합니다. 새로운 기계와 시스템만 고객에게 배송하십시오. 가능한 한 신속하고 효율적으로 문제를 해결하십시오.문의하기오늘 휴대용 공냉식 수냉식 냉각기로 이러한 모든 훌륭한 이점을 누리십시오. 우리 팀원은 귀하의 질문에 기꺼이 답변하고 전체 기술 사양에 대해 논의할 것입니다. 우리는 당신과 함께 일하기를 기대합니다.
필름 보잉 산업에 사용되는 8HP 공냉식 냉각기
산업용 휴대용 필름 부는 냉각기 기술 사양
| TW-A 시리즈 산업용 휴대용 필름 블로잉 칠러 Techinical매개변수 | |||||||||||||
| 품목 모델 | TW-15AT | TW-20AD | TW-20AF | TW-25AD | TW-25AF | TW-30AD | TW-30AT | TW-40AD | TW-40AF | TW-50AD | TW-50AF | TW-60AD | |
| 냉방 능력 | Kcal/h 50HZ/60HZ |
36120 | 49966 | 47988 | 58480 | 58136 | 74734 | 74922 | 98040 | 99760 | 119024 | 116960 | 144996 |
| 43344 | 59959 | 57586 | 70176 | 69763 | 89681 | 89990 | 117648 | 119712 | 142829 | 140352 | 173995 | ||
| KW 50HZ/60HZ |
42 | 58.1 | 55.8 | 68 | 67.6 | 86.9 | 87.2 | 114 | 116 | 138.4 | 136 | 168.6 | |
| 50.4 | 69.72 | 66.96 | 81.6 | 81.12 | 104.28 | 104.64 | 136.8 | 139.2 | 166.08 | 163.2 | 202.3 | ||
| HP | 15마력 | 20HP | 20HP | 25마력 | 25마력 | 30마력 | 30마력 | 40HP | 40HP | 50마력 | 50마력 | 60HP | |
| 톤 | 11.94 | 16.52 | 15.9 | 19.33 | 19.26 | 24.71 | 24.79 | 32.41 | 32.98 | 39.35 | 38.67 | 47.94 | |
| 입력 전원 | KW | 17.1 | 21.73 | 22 | 25.4 | 24.8 | 33.39 | 33.1 | 44.91 | 43.3 | 57.3 | 54 | 65 |
| 최대 전류 | A | 43.2 | 52.7 | 53.3 | 63.7 | 61.3 | 81 | 80.2 | 109 | 106 | 135.5 | 128.5 | 135 |
| 전원 | 3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ) | ||||||||||||
| 냉각제 | 유형 | R22/R407C/134a/404A/410A | |||||||||||
| 제어 | 모세관/외부 균형 열팽창 밸브 | ||||||||||||
| 압축기 | 유형 | 밀폐형 스크롤(피스톤) | |||||||||||
| 전력(KW) | 4.55×3 | 8.96×2 | 4.55×4 | 10.8×2 | 5.25×4 | 13.62×2 | 8.96×3 | 18.78×2 | 8.96×4 | 23.6×2 | 10.8×4 | 27.4×2 | |
| 콘덴서 | 유형 | 효율적인 핀 구리 알루미늄 튜브 + 저소음 외부 로터 팬 | |||||||||||
| 기류(m3/h) | 15000 | 20000 | 20000 | 25000 | 25000 | 30000 | 30000 | 40000 | 40000 | 50000 | 50000 | 60000 | |
| 송풍기(KW) | 0.6×2 | 0.78×2 | 0.78×2 | 0.78×2 | 0.78×2 | 0.42×6 | 0.42×6 | 0.6×6 | 0.6×6 | 0.78×6 | 0.78×6 | 0.78×6 | |
| 증발기 | 유형 | 탱크 코일/쉘 및 튜브 유형/판형 열교환기 | |||||||||||
| 냉각수(m3/h) | 7.22 | 10 | 9.6 | 11.69 | 11.62 | 14.94 | 15 | 19.6 | 19.95 | 23.8 | 23.4 | 29 | |
| 8.67 | 11.99 | 11.51 | 14.03 | 13.95 | 17.93 | 18 | 23.52 | 23.94 | 28.6 | 28.1 | 34.8 | ||
| 물탱크(L) | 270 | 350 | 350 | 350 | 350 | 420 | 420 | 580 | 580 | 580 | 580 | 580 | |
| 입구/출구 파이프(인치) | 2" | 2" | 2" | 2-1/2" | 2-1/2" | 2-1/2" | 2-1/2" | 삼" | 삼" | 삼" | 삼" | 삼" | |
| 물 펌프 | 전력(kw) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 |
| 최대양정(m) | 28 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 32 | 32 | 32 | |
| 최대 유량(m3) | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | |
| 안전장치 | 압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 저수준 보호, 부동액 보호. | ||||||||||||
| 치수 | 길이(mm) | 1860 | 2020 | 2020 | 2020 | 2020 | 2200 | 2200 | 2350 | 2350 | 2600 | 2600 | 2600 |
| 폭(mm) | 850 | 950 | 950 | 950 | 950 | 1150 | 1150 | 1350 | 1350 | 1500 | 1500 | 1500 | |
| 높이(mm) | 1900 | 2000 | 2000 | 2000 | 2000 | 1980 | 1980 | 2000 | 2000 | 2100 | 2100 | 2100 | |
| 무게 | 킬로그램 | 580 | 650 | 650 | 810 | 810 | 890 | 890 | 1112 | 1112 | 1320 | 1320 | 1320 |
| 노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12 ℃ / 7 ℃, 냉각 공기 입구 및 출구 온도 30 ℃ / 35℃ 2.작업 범위: 냉수 온도 범위: 5 ℃ ~ 35 ℃; 냉장 물 입구와 출구 온도 차이: 3 ℃ ~ 8 ℃. 응축 주변 온도 : 35 ℃ 이하 (비표준) 응축의 냉각기 주변 온도는 최대 55 ℃에 도달할 수 있으므로 필요합니다. 주문생산). |
|||||||||||||
산업용 휴대용 필름 블로잉 냉각기의 특징 및 장점
▪ 공냉식 및 수냉식 필름 블로잉 냉각기의 냉각 용량은 2톤에서 100톤까지입니다.
▪ 압축기는 완전히 신뢰할 수 있고 에너지를 절약하는 고품질 Panasonic/Danfoss입니다.
▪스테인리스 물탱크를 채용한 개방형 장치인 블로우 몰딩 냉각기입니다. 오픈형이라 관리 및 청소가 훨씬 용이합니다.
▪ 옵션용 브레이징 판/쉘 및 튜브 열교환기
▪ 각 압축기에는 별도의 냉동 회로가 있습니다.
▪ R134A, R407C, R410A 등 친환경 냉매를 사용하고 있습니다. 이는 블로우 성형을 위한 모든 냉각기에서 높은 냉각 효율을 보장합니다.
▪ 고압펌프, 철펌프, 스테인레스 펌프 등 모든 표준장비를 일체화하여 다양한 특정 용도에 대응할 수 있습니다.
▪ 설치가 간단하고 쉬우며 유지관리 비용이 저렴합니다.
산업용 휴대용 필름 블로잉 냉각기의 주요 구성 요소는 무엇입니까?
3.1 압축기
압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 필름 블로잉 냉각기의 핵심 동력입니다.
에서2톤 ~ 50톤필름 부는 냉각장치Panasonic /Danfoss 브랜드 스크롤R410A/R407C/R134a 냉매를 사용하는 압축기는 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성 및 안정성을 갖추고 있습니다.
30톤 이상사용할 수 있는 필름 부는 냉각기Hanbell/Bitzer 스크류 압축기 ;
파나소닉 압축기
댄포스 압축기
3.2 증발기
증발기는 냉각되는 액체에서 열을 추출하는 역할을 하는 필름 블로잉 냉각기의 중요한 구성 요소이며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기의 스테인레스 스틸 코일, 304SS 스테인레스 강판 유형 증발기.
SS 물 탱크 증발기의 코일
SS 판형+ 물탱크 증발기
쉘 및 튜브 증발기
3.3 워터펌프
워터 펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었으며, 실험실용 냉각기에는 스테인레스 스틸 재질의 워터 펌프를 사용합니다.
물 펌프
3.4 콘덴서
휴대용 블로우 성형 냉각기용 응축기는 효율적인 크로스 심 핀과 암나사형 구리 튜브를 장착하여 높은 열 교환 효율과 우수한 안정성을 제공합니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다. .
알루미늄 핀+팬 콘덴서
3.5 컨트롤러 패널
톤gwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.
컨트롤러 패널
필름 블로잉 냉각기용 예비 부품
필름 블로잉 공정에 사용되는 표면 공기 냉각기
표면 공기 냉각기(냉각 롤러 또는 롤러 냉각기라고도 함)는 일반적으로 필름 블로잉 기계에서 용융된 플라스틱을 신속하게 냉각 및 응고시키고 플라스틱 필름의 형성과 품질을 보장하는 냉각 장치로 사용됩니다.
표면 공기 냉각기는 일반적으로 내부에 냉각 매체(예: 물 또는 냉각수)를 흐르게 하여 롤러의 표면 온도를 낮출 수 있는 내부 채널을 포함하는 특수 표면 처리된 롤러입니다. 다음은 필름 부는 기계의 표면 공기 냉각기의 주요 기능입니다.
급속 냉각: 용융된 플라스틱이 금형을 통과하여 필름을 형성할 때 표면 냉각기의 역할은 플라스틱의 온도를 신속하게 낮추어 플라스틱이 빠르게 응고되고 원하는 모양과 두께를 유지할 수 있도록 하는 것입니다.
필름 두께 제어: 표면 냉각기의 작동 매개변수를 조정하여 필름 취입 공정 중 필름 두께를 정확하게 제어하여 사양을 준수할 수 있도록 할 수 있습니다. 생산 효율성 향상: 표면 냉각기를 사용하면 급속 냉각으로 인해 필름 취입 기계가 더 빠른 생산 속도를 달성할 수 있습니다. 필름이 생산 라인을 더 빠르게 통과할 수 있게 해줍니다.
변형 및 결함 감소: 표면 냉각기는 올바른 냉각 온도와 속도를 유지함으로써 냉각 과정에서 용융된 플라스틱에서 발생할 수 있는 변형, 결함 또는 표면 불균일성을 줄일 수 있습니다.
표면 공기 냉각기는 필름 블로잉 기계의 중요한 구성 요소이며 필름 블로잉 공정의 원활한 진행과 고품질 필름 생산을 보장하는 데 중요한 역할을 합니다. 필름 부는 기계가 요구 사항을 충족하는 플라스틱 필름 제품을 효율적으로 생산할 수 있도록 필요한 냉각 기능을 제공합니다.
표면 공기 냉각기
공냉식과 수냉식 필름 블로잉 냉각기의 차이점은 무엇입니까?
필름 블로잉 냉각기에는 두 가지 유형이 있습니다. 하나는공냉식 필름 블로잉 냉각기,다른 하나는수냉식 필름 블로잉 냉각기 ;
공냉식 필름 블로잉 냉각기양조 과정에서 발생하는 열을 방출하기 위해 주변 공기를 사용합니다. 에너지 효율적이고 공간을 절약하며 유지 관리가 적어 비용 절감에 도움이 됩니다.
수냉식 필름 블로잉 냉각기양조 과정에서 발생하는 열을 방출하기 위해 외부 수냉탑의 물을 사용합니다. 이러한 시스템은 공냉식 필름 블로잉 냉각기보다 수명이 길고 상대적으로 조용하며 냉각 성능이 더 일관됩니다.
공냉식 필름 블로잉 칠러 설치
블로우 성형 스크롤 냉각기와 블로우 성형 스크류 냉각기의 차이점은 무엇입니까?
필름 블로잉 스크롤 냉각기 필름 블로잉 스크류 냉각기
▪1/2HP-60HP 60HP 이상
▪ Danfoss/Panasonic 스크롤 압축기 Hanbell/Bitzer 스크류 압축기
▪ 물탱크 및 물펌프 내장 물탱크 및 물펌프 없음
공냉식 필름 블로잉 스크롤 냉각기
공냉식 필름 블로잉 스크류 냉각기
수냉식 필름 블로잉 스크롤 냉각기
수냉식 필름 블로잉 스크류 냉각기
올바른 산업용 휴대용 공냉식 블로우 성형 냉각기를 어떻게 선택할 수 있습니까?
귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.
6.1 냉각기의 적절한 냉각 용량 계산
냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.
1KW=860kcal/h ;
1톤=3.517KW;
1KW=3412Btu/h;
필름 블로잉 냉각기의 올바른 냉각 용량을 계산하는 방법은 무엇입니까?
필름 블로잉 공정에서 최적의 성능과 효율성을 보장하려면 적절한 크기의 필름 블로잉 냉각기를 선택하는 것이 중요합니다. 필름 블로잉 냉각기의 정확한 냉각 용량을 계산하는 방법은 아래를 참조하십시오.
▷ 귀하의 필름 블로잉 기계 생산에 대해 알려주십시오.
▷ 요청한 냉각기의 배출수 온도는 몇도입니까?
▷ 제품의 재질은 무엇인가요? PE 또는 기타 재료?
6.2 전력
국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.
필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.
싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.
멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.
미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.
6.3 워터펌프
냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.
6.4 냉매
R22, R410A, R407C, R404A, R134A는 선택 사항입니다.
R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.
R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.
R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.
R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.
R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.
6.5 증발기 선택
냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는완충 탱크가 있는 쉘 앤 튜브 증발기.
코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.
그러나 용량이 제한되어 있어 냉각수 수요가 더 많은 응용 분야에는 적합하지 않습니다. 외부 탱크의 용량은 특정 요구 사항에 따라 맞춤 설정할 수 있습니다.
더 큰 열부하를 완충하고 더 많은 냉각수를 저장할 수 있지만 설치가 더 까다롭습니다.
필름 부는 냉각기의 배송 방법
전문 휴대용 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.
1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.
2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.
3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
필름 부는 냉각기 공급업체로 Tongwei를 선택해야 하는 이유는 무엇입니까?
▪ 신뢰할 수 있는 경험
우리는 15년 넘게 물 냉각기를 설계하고 제작해 왔습니다. 공냉식 냉각기부터 수냉식 냉각기까지, 당사는 거의 모든 산업과 응용 분야에 적합한 냉각기를 제작해 왔습니다.
▪ 빠른 견적
오늘 귀하의 프로젝트에 대한 견적을 받아보세요! 우리는 일반적으로 2시간 이내에 맞춤형 견적을 제공합니다.
▪ 연중무휴 고객 서비스
우리가 항상 당신 곁에 있을 것이라는 것을 믿으세요. 질문이 있거나 견적이 필요한 경우, 하루 24시간 언제든지 전화를 받을 수 있는 사람이 있습니다.
▪ 튼튼하고 믿을 수 있는 기계
당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대해 경쟁력 있는 보증을 제공합니다.
