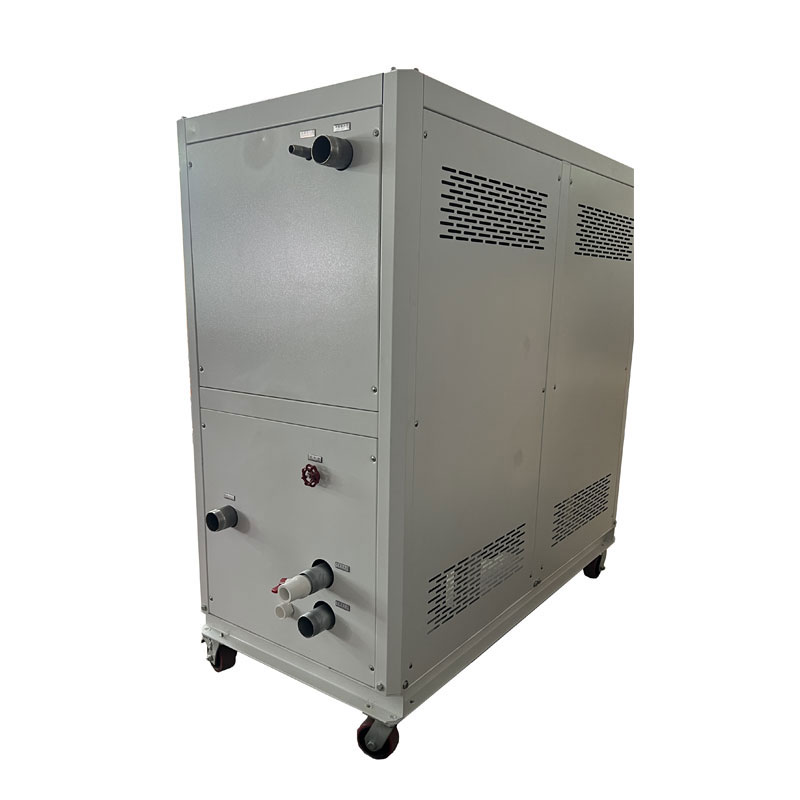

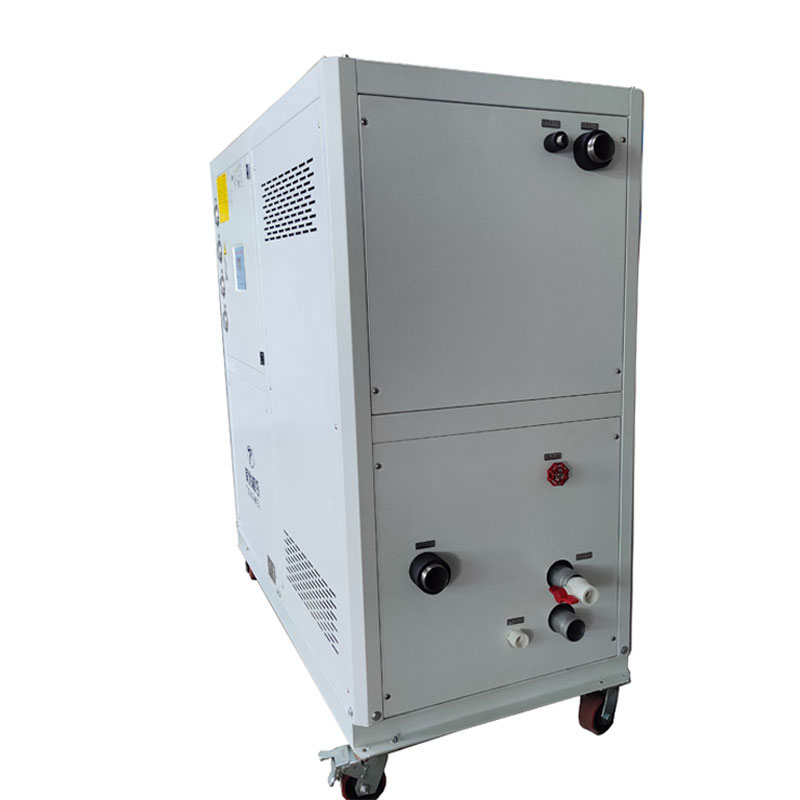

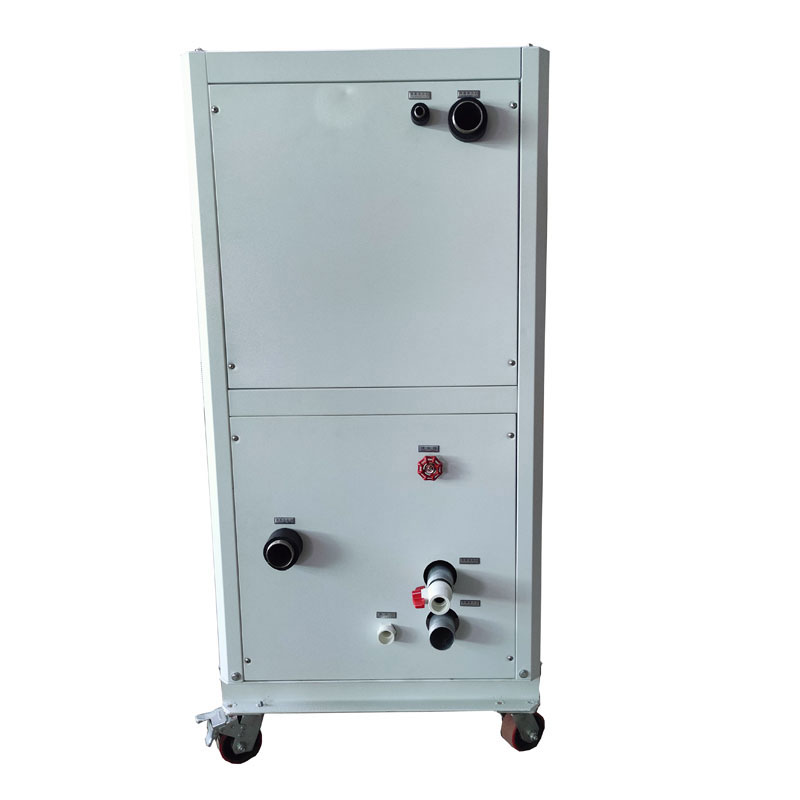

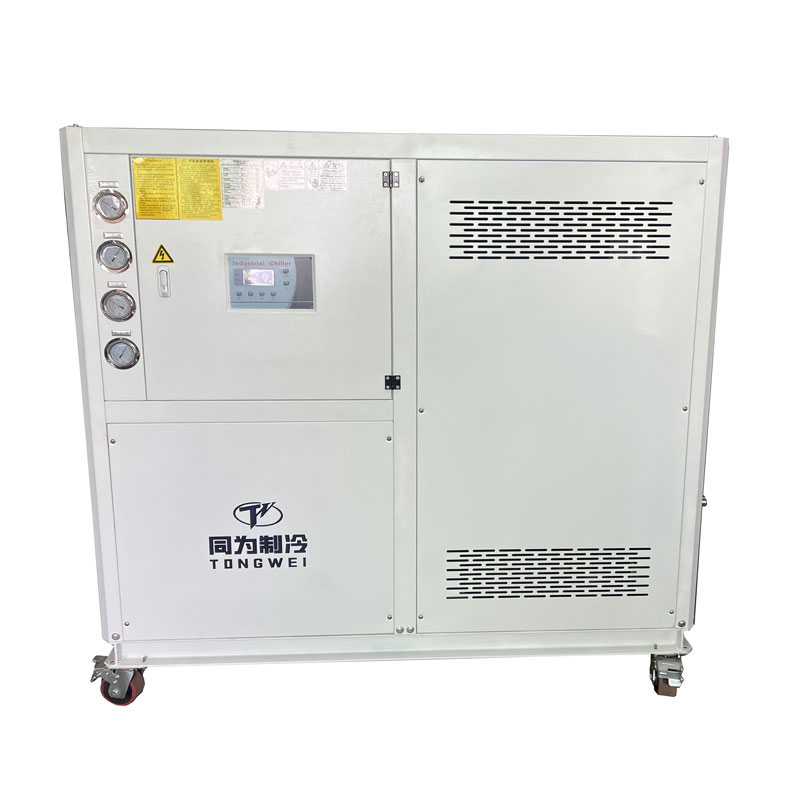

산업용 휴대용 물 냉각 장치

Tongwei는 최고의 성능과 다양한 에너지 절약형 산업용 휴대용 냉각수 냉각 장치를 제공합니다. 독특한 가변 속도 기술과 고정밀 온도 제어 기능 덕분에 이 휴대용 냉각기는 다양한 온도 제어 응용 분야에서 탁월한 성능을 발휘합니다. 당사의 산업용 휴대용 냉각기 장치는 스테인레스 스틸 수도관, 물 탱크, 물 펌프 및 완벽한 진단 터치 스크린 제어 기능을 갖추고 있습니다. 열 방출을 위해 냉각탑과 연결해야 합니다. CE 인증 및 12개월 보증이 적용되며 냉각기 자체의 결함으로 인해 발생하는 모든 문제는 보증 범위 내에서 문제가 발생할 때까지 서비스가 제공됩니다. 당사의 많은 표준 산업용 휴대용 냉각수 냉각 장치는 빠른 배송이 가능하며 귀하의 시스템이 프로세스를 강력하게 유지할 수 있도록 탁월한 판매 후 기술 지원을 제공합니다. 우리는 중국에서 귀하의 장기적인 휴대용 냉각 장치 공급업체가 되기를 기대합니다.

냉각장치 모델: TW-20WD
냉각 용량: 66KW(56760 kcal/h) @ 50HZ / 79.2KW(68112 kcal/h) @ 60HZ
냉매: R22/R407c/R410a/R134A/R404a
전원 공급 장치: 380V/50HZ /3PH(표준) / 208-480V/60HZ/3PH(맞춤형)
압축기 브랜드: Panasonic 스크롤 압축기
증발기 유형: SS 물 탱크의 코일(표준) / 쉘 및 튜브(맞춤형)

문의 보내기

제품 설명

산업용 휴대용 물 냉각 장치

산업용 휴대용 물 냉각 장치는 냉각 시스템에서 제거된 공정 열을 방출하기 위해 식물 용수(탑수, 도시 물 또는 우물물)를 활용합니다. 견고한 분체 코팅 캐비닛, Panasonic/Danfoss 스크롤 압축기, 전체 진단 터치 스크린 컨트롤러, 프로세스 펌프, 저장소 탱크 및 Siemens 전기 부품을 갖춘 Tongwei 산업용 휴대용 냉각기 장치의 유체 온도 범위는 일반적으로 -5℃ ~ 2톤에서 60톤까지 25℃. Advantage는 고객의 요구 사항을 충족할 수 있는 다양한 구성과 냉각 용량을 제공합니다.

이 휴대용 냉각기 장치는 혁신적인 증발기 설계와 최신 에너지 절약 기술을 결합하여 경쟁력 있는 가격으로 효율적이고 신뢰할 수 있으며 완전히 포장된 공정 냉각기를 형성하며 제품, 메커니즘 및 공장 기계의 수온 제어에 널리 사용됩니다. 사출 성형, 압출 기계, 식품 및 음료, 도구 및 다이 커팅, 레이저, 화학, 제약 등과 같은 광범위한 산업 분야.

Tongwei는 중국에 위치한 휴대용 냉각기 시스템 전문 제조업체이자 공급업체입니다. 수년간의 냉동 경험을 바탕으로 우리는 놀라운 사양과 우수한 보증 제공을 통해 최고 품질의 산업용 냉각기 시스템의 생산을 보장합니다. 중국에서 가장 다양하고 응용 분야를 지원하는 산업용 휴대용 냉각 장치 제조업체를 찾고 계시다면,문의하기이제 합리적인 비용으로 가장 다양한 종류의 냉각기를 선택할 수 있습니다.

산업용 휴대용 물 냉각 장치 기술 사양

TW-W 시리즈 산업용 휴대용 물 냉각기 장치 Techinical매개변수
모델 안건		TW-3W	TW-4W	TW-5W	TW-6W	TW-8WD	TW-10WD	TW-12WD	TW-15WD	TW-15WT	TW-20WD
냉각 용량	kcal/h 50HZ/60HZ	8170	11266	14018	16340	22532	28036	32680	43172	42140	56760
	kcal/h 50HZ/60HZ	9804	13519	16822	19608	27038	33643	39216	51806	50568	68112
	KW 50HZ/60HZ	9.5	13.1	16.3	19	26.2	32.6	38	50.2	49	66
	KW 50HZ/60HZ	11.4	15.72	19.56	22.8	31.44	39.12	45.6	60.24	58.8	79.2
입력 전원	KW	3.07	3.87	5.3	5.95	7.75	10.6	11.9	16.25	15.85	19.71
최대 전류	A	7.5	9.4	12.9	14.4	18,8	25.7	28.9	39.4	38.2	47.8
전원		3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 스크롤(피스톤)
압축기	전력(KW)	2.7	3.5	4.55	5.2	3.5×2	4.55×2	5.2×2	7×2	4.55×3	8.96×2
콘덴서	유형	껍질과 튜브
	냉각수 부피(m3/h)	2.1	2.9	3.6	4.2	5.7	7.1	8.3	11	10.8	14.4
	냉각수 부피(m3/h)	2.4	3.3	4.1	4.8	6.6	8.3	9.6	12.8	12.5	16.7
	파이프 연결(인치)	1 1/2"	1 1/2"	1 1/2"	1 1/2"	1 1/2"	1 1/2"	1 1/2"	2"	2"	2"
증발기	유형	쿠퍼 코일을 사용한 탱크 / 쉘 앤 튜브/플레이트 열 교환기
	냉각수 부피((m3/h)	1.63	2.25	2.8	3.27	4.5	5.6	6.53	8.63	8.43	11.35
	냉각수 부피((m3/h)	1.96	2.7	3.36	3.92	5.4	6.73	7.84	10.36	10.1	13.62
	물탱크(L)	60	60	60	90	150	200	200	330	330	330
	파이프 연결(인치)	1"	1"	1"	1"	1-1/2"	2"	2"	2"	2"	2"
물 펌프	전력(kw)	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2	2.2	2.2
	최대양정(m)	22	22	30	30	25	25	25	28	28	28
	최대 유량(m3)	5.4	5.4	8.1	8.1	8.1	13.5	13.5	25.2	25.2	25.2
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 저수준 보호, 부동액 보호.
치수	길이(mm)	910	910	910	910	1250	1250	1250	1600	1600	1600
	폭(mm)	480	480	480	480	680	680	680	750	750	750
	높이(mm)	1000	1000	1000	1000	1380	1380	1380	1600	1600	1600
무게	킬로그램	125	135	160	180	230	260	330	420	420	460
노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12℃/7℃, 냉각수 입구 및 출구 온도 25℃/ 30℃ 2.작업 범위: 냉각수 온도 범위: 5℃~35℃; 냉수 입구 및 출구 온도 차이: 3℃to 8℃. 냉각수 온도 범위: 18℃to 37℃; 냉각수 입구 및 출구 온도차: 3.5℃~10℃.

TW-W 시리즈 산업용 휴대용 물 냉각기 장치 Techinical매개변수
모델 안건		TW-20WF	TW-25WD	TW-25WF	TW-30WD	TW-30WT	TW-40WD	TW-40WF	TW-50WD	TW-50WF	TW-60WD
냉각 용량	kcal/h 50HZ/60HZ	56072	66048	65360	83420	85140	114036	113520	134504	132096	169764
	kcal/h 50HZ/60HZ	67286	79258	78432	100104	102168	136843	136224	161405	158515	203717
	KW 50HZ/60HZ	65.2	76.8	76	97	99	132.6	132	156.4	153.6	197.4
	KW 50HZ/60HZ	76.56	92.16	91.2	116.4	118.8	159.12	158.4	187.68	184.32	236.88
입력 전원	KW	20.4	23.8	23	30.99	30.63	41.31	39.59	52.7	48.7	59.3
최대 전류	A	48.5	61.7	60	75.2	74.8	100.3	96.6	127.9	119.7	143.9
전원		3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	외부 균형 열 확장 밸브
압축기	유형	밀폐형 스크롤(피스톤)
압축기	전력(KW)	4.55×4	10.8×2	5.2×4	13.62×2	8.96×3	18.78×2	8.96×4	23.6×2	10.8×4	26.9×2
콘덴서	유형	껍질과 튜브
	냉각수 부피(m3/h)	14.4	17	16.7	21.4	21.7	29.3	28.9	35	33.9	43.2
	냉각수 부피(m3/h)	16.6	19.6	19.3	24.7	25.1	33.8	34.4	40.4	39.1	50
	파이프 연결(인치)	2"	2"	2 1/2"	2 1/2"	2 1/2"	삼"	삼"	삼"	삼"	4"
증발기	유형	쿠퍼 코일을 사용한 탱크 / 쉘 앤 튜브/플레이트 열 교환기
	냉각수 부피((m3/h)	11.21	13.21	13.1	16.68	17.02	22.8	22.7	26.9	26.41	33.95
	냉각수 부피((m3/h)	13.45	15.85	15.68	20.02	20.43	27.36	27.24	32.27	31.7	40.73
	물탱크(L)	330	350	350	450	450	580	580	620	620	620
	파이프 연결(인치)	2"	2"	2"	2-1/2"	2-1/2"	삼"	삼"	삼"	삼"	4"
물 펌프	전력(kw)	2.2	2.2	2.2	4	4	4	4	5.5	5.5	5.5
	최대양정(m)	28	28	28	30	30	30	30	32	32	32
	최대 유량(m3)	25.2	25.2	25.2	36	36	36	36	40	40	40
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 저수준 보호, 부동액 보호.
치수	길이(mm)	1600	1950	1950	1950	1950	2000	2000	2000	2000	2200
	폭(mm)	750	850	850	850	850	980	980	980	980	1100
	높이(mm)	1600	1700	1700	1700	1700	1700	1700	1700	1700	1850
무게	킬로그램	460	680	680	720	720	870	870	980	980	1120
노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12℃/7℃, 냉각수 입구 및 출구 온도 25℃/ 30℃ 2.작업 범위: 냉각수 온도 범위: 5℃~35℃; 냉수 입구 및 출구 온도 차이: 3℃to 8℃. 냉각수 온도 범위: 18℃to 37℃; 냉각수 입구 및 출구 온도차: 3.5℃~10℃.

휴대용 냉각기의 특징 및 장점

이 휴대용 산업용 휴대용 냉각수 장치는 작동 온도 범위가 41-95°F(5~35℃)이고 환경 친화적인 R410A 또는 R407C 냉매를 사용하여 최대 주변 온도 104°F(40℃) 냉각 범위에서 작동합니다. 주변 온도가 50℃ 이상에 도달할 수 있는 경우 높은 주변 온도를 위해 환경 친화적인 R134a 냉매를 선택하십시오.

당사가 공급하는 휴대용 냉각기의 기타 표준 기능은 다음과 같습니다.

▪ 전체 진단 패널

▪완전 단열된 저수조

▪ 물탱크 열교환기의 브레이징 플레이트/쉘 및 튜브/코일

▪ 압력계(냉매 및 펌프)

▪ 공냉식 및 수냉식 냉각기 시스템

▪ 필터 건조기 및 수분 표시기

▪ 이동 가능한 바퀴를 갖춘 컴팩트한 디자인

▪ 설치가 간단하고 쉬우며 유지관리 비용이 저렴합니다.

산업용 휴대용 냉각기 장치의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 휴대용 냉각기의 핵심 동력입니다.

R410A/R407C 냉매를 사용하는 Panasonic /Danfoss 브랜드 압축기와 함께 사용되는 산업용 휴대용 물 냉각기 장치의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 갖추고 있습니다.

파나소닉 압축기

댄포스 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 담당하므로 압축기와 팽창 밸브 사이에 위치하므로 산업용 휴대용 냉각기의 중요한 구성 요소입니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기, 304SS 스테인레스 강판 유형 증발기의 스테인레스 스틸 코일.

SS 물 탱크 증발기의 SS 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었습니다.

냉각기용 수압 워터 펌프는 약 2bar이지만 더 높은 수압이 필요한 경우 문의할 때 알려주시기 바랍니다. 예를 들어 냉각기 병 부는 기계에 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4가 필요합니다. 술집 .

물 펌프

고압 워터 펌프

3.4 콘덴서

공업용 수냉식 냉각기용 콘덴서는 외부 스레드 엠보싱 공정을 사용하는 내부 구리 튜브가 있는 쉘 앤 튜브입니다. 이 디자인은 공정 중 냉매와 물 사이의 열 교환 효율을 효과적으로 향상시킵니다. 기존의 부드러운 동관과 비교하여 외부 스레드 엠보싱 공정은 동관의 표면적을 증가시켜 열 교환을 위한 접촉 면적을 확장하고 콘덴서의 열전도도를 향상시킵니다. 이러한 최적화 설계를 통해 수냉식 냉각기의 응축기는 냉매의 열을 보다 빠르고 일관되게 물로 전달하여 물이 열을 운반할 수 있게 됩니다.

쉘 및 튜브 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

휴대용 물 냉각기용 예비 부품

귀하의 응용 분야에 적합한 휴대용 냉각수 장치를 어떻게 선택할 수 있습니까?

귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.

5.1 냉각기에 적합한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ; 1톤=3.517KW;1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃) T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

5.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

5.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

5.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

5.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

산업용 휴대용 냉각기 장치의 산업 응용

휴대용 냉각기는 산업용 및 상업용 모두에 안정적이고 신뢰할 수 있는 수냉식 소스를 제공할 수 있는 매우 인기 있는 냉동 시스템입니다.

휴대용 냉각기는 플라스틱 산업, 식품 산업, 화학 산업 및 시멘트/콘크리트 냉각에도 널리 사용됩니다.

6.1 플라스틱 산업

고정식 공냉식 냉각기는 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 취입 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에서도 널리 사용됩니다.

공냉식 스크류 냉각기를 사용하는 기능은 플라스틱 금형 온도를 낮추기 위한 냉각수 유량을 제공하여 제품 품질과 생산 효율성을 보장하는 것입니다.

플라스틱 산업용 휴대용 냉각기

6.2 식품산업

공냉식 냉각기는 식품 산업에서 온도 제어, 품질 유지, 다양한 생산 공정 지원 및 규정 준수를 위해 중요합니다.

식품 산업용 휴대용 냉각기

6.3 화학산업

제약 산업은 혼합, 압출, 혼합, 공냉식 스크류 냉각기가 저온 냉각수를 제공하고 화학 기계의 온도를 낮추는 냉각 기계 및 제약 냉각 처리와 같이 다양한 가열 및 냉각 매개변수를 통해 가공하여 의약품을 준비합니다.

화학 산업용 휴대용 냉각기

4 시멘트/콘크리트 냉각

시멘트 생산에는 상당한 양의 열을 발생시키는 일련의 화학 반응이 포함됩니다. 시멘트는 일반적으로 물과 혼합되어 콘크리트로 알려진 물질의 온도가 시멘트 골재와 물의 화학적 결합에 사용되는 물에 의해 크게 결정됩니다.

산업용 휴대용 물 냉각기 장치의 배송 방법

전문 휴대용 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
