휴대용 공냉식 냉각기

Tongwei는 15년 이상 중국에서 이동식 공냉식 냉각기 및 수냉식 냉각기에서 1KW에서 200KW 톤까지 다양한 냉각 용량을 갖춘 전체 모델 라인을 공급하는 신뢰할 수 있고 숙련된 휴대용 냉각기 시스템 제조업체이자 공급업체입니다. Tongwei가 설계 및 제조한 제품은 식품 산업, 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 블로잉 성형기, 금속 도금 등에 널리 사용되며 5~25℃까지 냉각할 수 있습니다. 휴대용 공냉식 냉각기는 다음과 같습니다. CE 인증 및 12개월 보증을 통해 냉각기 자체의 결함으로 인한 모든 문제에 대해 보증 기간 내 문제까지 서비스를 제공합니다. 대부분의 표준 휴대용 냉각기는 빠른 배송이 가능하며 당사는 귀하의 시스템이 귀하의 시스템을 유지할 수 있도록 탁월한 판매 후 기술 지원을 제공합니다. 프로세스가 강력하게 진행되고 있습니다. 우리는 중국에서 장기적인 휴대용 냉각기 공급 업체가되기를 기대합니다.

문의 보내기

제품 설명

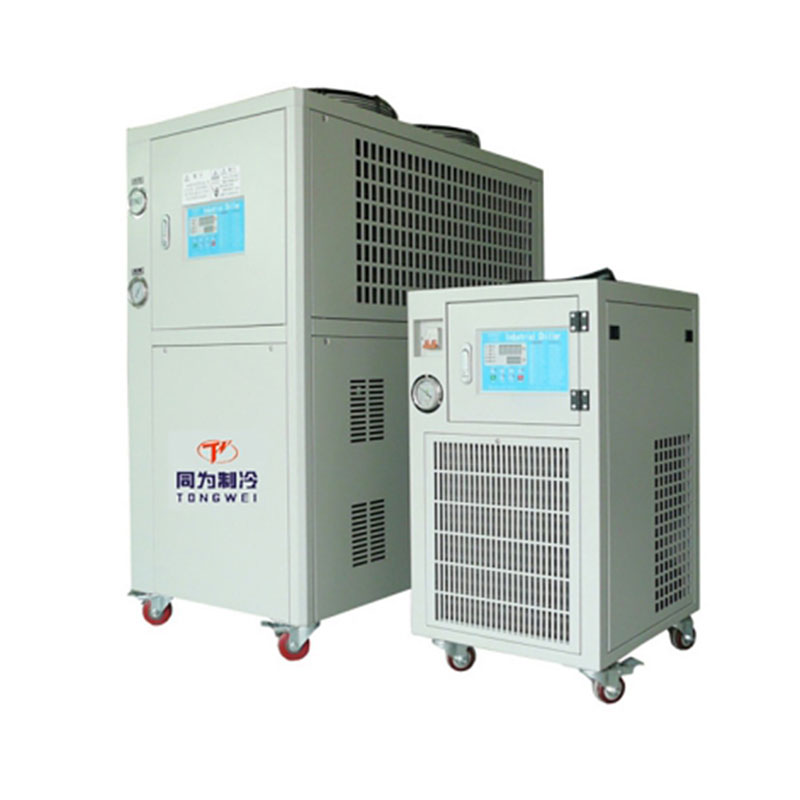

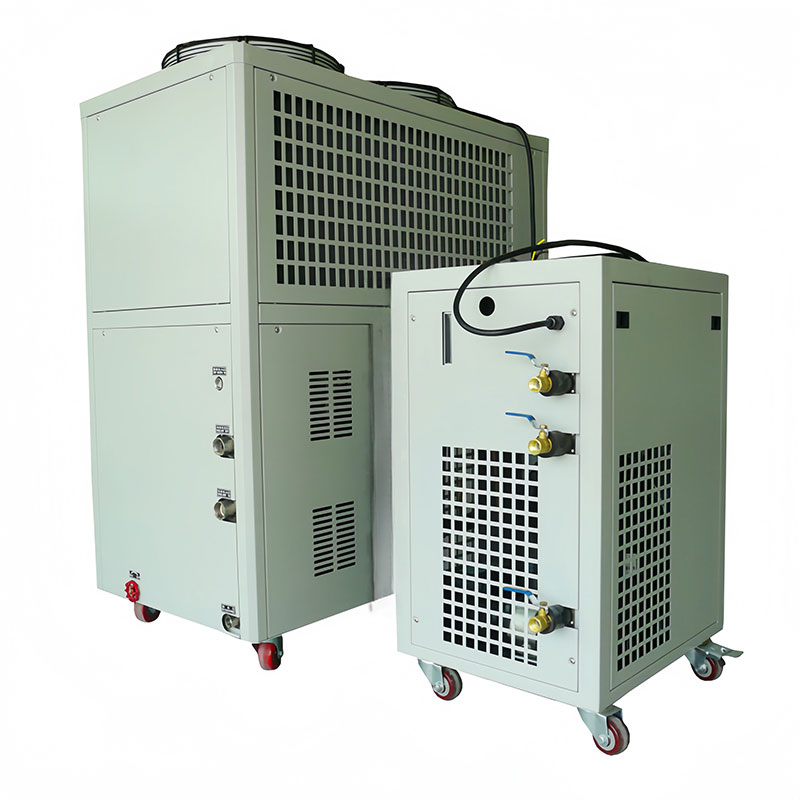

휴대용 공냉식 물 냉각기

휴대용 공냉식 수냉식 냉각기는 다음을 포함하는 독립형 완전한 냉각 시스템입니다.

냉동 회로, 저수조 및 물 펌프, 공정수에서 열을 흡수하는 적절한 제어 장치 및 전기 부품, 열은 냉각기 장치 주변의 공기로 전달됩니다. Tongwei 휴대용 공냉식 냉각기에는 일반적으로 유체가 있습니다. -5℃ ~ 25℃의 온도 범위(1/2톤 ~ 60톤). Advantage는 고객의 요구 사항을 충족할 수 있는 다양한 구성과 냉각 용량을 제공합니다.

이 휴대용 공냉식 냉각기는 혁신적인 증발기 설계와 최신 에너지 절약 기술을 결합하여 경쟁력 있는 가격으로 효율적이고 신뢰할 수 있으며 완전히 포장된 공정 냉각기를 형성하며 물 증발기의 스테인레스 스틸 코일, 스테인레스 스틸 워터 펌프, 공기 송풍기를 포함합니다. 환경 친화적인 r407c/r410a /r134a 냉매입니다. 휴대용 냉각기는 사출 성형, 압출 기계, 식품 및 음료, 도구 및 다이 커팅, 레이저, 화학, 제약 등과 같은 광범위한 산업 분야에서 제품, 메커니즘 및 공장 기계의 수온 제어에 널리 사용됩니다. .

중국의 선도적인 휴대용 냉각기 시스템 제조업체 및 공급업체로서 당사는 고품질 냉각기를 제공할 뿐만 아니라 탁월한 고객 서비스를 최우선으로 생각합니다. Tongwei의 가장 큰 장점은 고객이 최우선이라는 것입니다. 이는 경쟁사와 차별화됩니다. 당사의 지식이 풍부한 팀은 탁월한 고객 서비스와 귀하의 만족을 제공하기 위해 최선을 다하고 있습니다. 당사 팀이 귀하의 냉각기에 제공하는 주요 이점 중 일부는 다음과 같습니다. 배송 전에 각 냉각기 시스템을 철저히 풀고 청소하고 테스트합니다. 모든 장치에 대해 정기적인 품질 보증 점검을 수행합니다. 새로운 기계와 시스템만 고객에게 배송하십시오. 가능한 한 신속하고 효율적으로 문제를 해결하십시오.문의하기오늘 휴대용 공냉식 수냉식 냉각기로 이러한 모든 훌륭한 이점을 누리십시오. 우리 팀원은 귀하의 질문에 기꺼이 답변하고 전체 기술 사양에 대해 논의할 것입니다. 우리는 당신과 함께 일하기를 기대합니다.

휴대용 공냉식 수냉식 냉각기 기술 사양

TW-A 시리즈 휴대용 공냉수 냉각기 기술 매개변수
품목 모델		TW-0.5A	TW-1A	TW-1.5A	대만- 2A	대만 -2.5A	TW-3A	TW-4A	TW-5A	TW-6A	TW-8AD	TW-10AD	대만- 서기 12년	TW-15AD
냉방 능력	Kcal/h 50HZ/60HZ	1419	2451	3182	4833	5848	7181	9288	11988	14534	18576	23994	29068	38270
	Kcal/h 50HZ/60HZ	1703	2941	3784	5800	7018	8617	11146	14386	17441	22291	28793	34882	45924
	KW 50HZ/60HZ	1.65	2.85	3.7	5.62	6.8	8.35	10.8	13.94	16.9	21.6	27.9	33.8	44.5
	KW 50HZ/60HZ	1.98	3.42	4.4	6.74	8.2	10.02	12.96	16.73	20.28	25.92	33.48	40.56	53.4
입력 전원	KW	0.88	1.35	2	2.25	2.66	3.27	4.07	5.75	6.45	8.25	11.5	12.9	17.45
최대 전류	A	5.4	8.2	12	13.6	6.6	8.2	10.1	13.8	15.5	20	27.9	31.3	42.4
전원		1PH/3PH~220V/380V~50HZ/60HZ				3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 로터리/스크롤					밀폐형 스크롤(피스톤)
압축기	전력(KW)	0.45	0.89	1.3	1.73	2.1	2.7	3.5	4.55	5.25	3.5×2	4.55×2	5.25×2	7×2
콘덴서	유형	효율적인 핀 구리 알루미늄 튜브 + 저소음 외부 로터 팬
	기류(m3/h)	750	1000	1500	2000	2500	3000	4000	5000	6000	8000	10000	12000	15000
	송풍기(KW)	0.06	0.09	0.15	0.15	0.19	0.14×2	0.14×2	0.19×2	0.19×2	0.25×2	0.45×2	0.45×2	0.6×2
증발기	유형	탱크 코일/쉘 및 튜브 유형/판형 열교환기
	냉각수(m3/h)	0.28	0.49	0.64	0.97	1.12	1.44	1.86	2.4	2.91	3.71	4.8	5.81	7.65
	냉각수(m3/h)	0.34	0.59	0.76	1.16	1.4	1.72	2.23	2.88	3.49	4.46	5.76	7	9.18
	물탱크(L)	10.6	18.3	27	27	50	50	60	60	110	120	200	200	270
	입구/출구 파이프(인치)	1/2"	1/2"	1/2"	1/2"	1"	1"	1"	1"	1"	1-1/2"	2"	2"	2"
물 펌프	전력(kw)	0.37	0.37	0.37	0.37	0.37	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2
	최대양정(m)	22	22	22	22	22	22	22	30	30	25	25	25	28
	최대 유량(m3)	5.4	5.4	5.4	5.4	5.4	5.4	5.4	8.1	8.1	8.1	13.5	13.5	25.2
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 낮은 수준의 보호, 부동액 보호.
치수	길이(mm)	550	550	600	600	720	980	980	1150	1150	1350	1500	1500	1860
	폭(mm)	350	450	500	500	550	520	520	560	560	680	760	760	850
	높이(mm)	695	845	985	985	1350	1170	1170	1215	1215	1530	1660	1660	1900
무게	킬로그램	45	62	85	95	125	152	175	185	215	283	345	382	580
노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12℃/7℃, 냉각 공기 흡입구 및 배출구 온도 30℃/ 35℃ 2.작업 범위: 냉각수 온도 범위: 5℃~35℃; 냉수 입구 및 출구 온도 차이: 3℃to 8℃. 응축 주변 온도: 35℃ 이하(비표준 냉각기 주변 온도) 응축 온도는 최대 55℃에 도달할 수 있으므로 주문 생산이 필요합니다).

TW-A 시리즈 휴대용 공냉식 수냉식 냉각기 Techinical 매개변수
품목 모델		TW-15AT	TW-20AD	TW-20AF	TW-25AD	TW-25AF	TW-30AD	TW-30AT	TW-40AD	TW-40AF	TW-50AD	TW-50AF	TW-60AD
냉방 능력	Kcal/h 50HZ/60HZ	36120	49966	47988	58480	58136	74734	74922	98040	99760	119024	116960	144996
	Kcal/h 50HZ/60HZ	43344	59959	57586	70176	69763	89681	89990	117648	119712	142829	140352	173995
	KW 50HZ/60HZ	42	58.1	55.8	68	67.6	86.9	87.2	114	116	138.4	136	168.6
	KW 50HZ/60HZ	50.4	69.72	66.96	81.6	81.12	104.28	104.64	136.8	139.2	166.08	163.2	202.3
입력 전원	KW	17.1	21.73	22	25.4	24.8	33.39	33.1	44.91	43.3	57.3	54	65
최대 전류	A	43.2	52.7	53.3	63.7	61.3	81	80.2	109	106	135.5	128.5	135
전원		3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 스크롤(피스톤)
압축기	전력(KW)	4.55×3	8.96×2	4.55×4	10.8×2	5.25×4	13.62×2	8.96×3	18.78×2	8.96×4	23.6×2	10.8×4	27.4×2
콘덴서	유형	효율적인 핀 구리 알루미늄 튜브 + 저소음 외부 로터 팬
	기류(m3/h)	15000	20000	20000	25000	25000	30000	30000	40000	40000	50000	50000	60000
	송풍기(KW)	0.6×2	0.78×2	0.78×2	0.78×2	0.78×2	0.42×6	0.42×6	0.6×6	0.6×6	0.78×6	0.78×6	0.78×6
증발기	유형	탱크 코일/쉘 및 튜브 유형/판형 열교환기
	냉각수(m3/h)	7.22	10	9.6	11.69	11.62	14.94	15	19.6	19.95	23.8	23.4	29
	냉각수(m3/h)	8.67	11.99	11.51	14.03	13.95	17.93	18	23.52	23.94	28.6	28.1	34.8
	물탱크(L)	270	350	350	350	350	420	420	580	580	580	580	580
	입구/출구 파이프(인치)	2"	2"	2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	삼"	삼"	삼"	삼"	삼"
물 펌프	전력(kw)	2.2	2.2	2.2	2.2	2.2	4	4	4	4	5.5	5.5	5.5
	최대양정(m)	28	28	28	28	28	30	30	30	30	32	32	32
	최대 유량(m3)	25.2	25.2	25.2	25.2	25.2	36	36	36	36	40	40	40
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 낮은 수준의 보호, 부동액 보호.
치수	길이(mm)	1860	2020	2020	2020	2020	2200	2200	2350	2350	2600	2600	2600
	폭(mm)	850	950	950	950	950	1150	1150	1350	1350	1500	1500	1500
	높이(mm)	1900	2000	2000	2000	2000	1980	1980	2000	2000	2100	2100	2100
무게	킬로그램	580	650	650	810	810	890	890	1112	1112	1320	1320	1320
노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12 ℃ / 7 ℃, 냉각 공기 입구 및 출구 온도 30 ℃ / 35℃ 2.작업 범위: 냉수 온도 범위: 5 ℃ ~ 35 ℃; 냉장 물 입구와 출구 온도 차이: 3 ℃ ~ 8 ℃. 응축 주변 온도 : 35 ℃ 이하 (비표준) 응축의 냉각기 주변 온도는 최대 55 ℃에 도달할 수 있으므로 필요합니다. 주문생산).

휴대용 공냉식 수냉식 냉각기의 특징 및 장점

▪ 전체 진단 패널

▪완전 단열된 저수조

▪ 물탱크 열교환기의 브레이징 플레이트/쉘 앤 튜브/스테인레스 스틸 코일

▪ 압력계(냉매 및 펌프)

▪ 필터 건조기 및 수분 표시기

▪ 이동 가능한 바퀴를 갖춘 컴팩트한 디자인

▪ 설치가 간단하고 쉬우며 유지관리 비용이 저렴합니다.

휴대용 공냉식 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 휴대용 냉각기의 핵심 동력입니다.

R410A/R407C/R134a 냉매를 사용하는 Panasonic /Danfoss 브랜드 압축기가 장착된 휴대용 공냉식 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 갖추고 있습니다.

파나소닉 압축기

댄포스 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하며 압축기와 팽창 밸브 사이에 위치하므로 휴대용 냉각기의 중요한 구성 요소입니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기의 스테인레스 스틸 코일, 304SS 스테인레스 강판 유형 증발기.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

3.3 워터펌프

워터 펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었으며, 실험실용 냉각기에는 스테인레스 스틸 재질의 워터 펌프를 사용합니다.

물 펌프

3.4 콘덴서

휴대용 공냉식 냉각기용 응축기는 효율적인 크로스심 핀과 암나사형 구리 튜브를 장착하여 높은 열 교환 효율과 우수한 안정성을 제공합니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다. .

알루미늄 핀+팬 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

휴대용 공냉식 냉각기용 예비 부품

올바른 휴대용 공냉식 냉각기를 어떻게 선택할 수 있습니까?

귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.

5.1 냉각기에 적합한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ; 1톤=3.517KW;1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃) T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

5.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

5.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

5.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

5.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는스테인레스 강판 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

산업용 휴대용 냉각기 장치의 산업 응용

휴대용 냉각기는 산업용 및 상업용 모두에 안정적이고 신뢰할 수 있는 수냉식 소스를 제공할 수 있는 매우 인기 있는 냉동 시스템입니다.

휴대용 냉각기는 플라스틱 산업, 식품 산업, 화학 산업 및 시멘트/콘크리트 냉각에도 널리 사용됩니다.

6.1 플라스틱 산업

고정식 공냉식 냉각기는 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 취입 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에서도 널리 사용됩니다.

공냉식 스크류 냉각기를 사용하는 기능은 플라스틱 금형 온도를 낮추기 위한 냉각수 유량을 제공하여 제품 품질과 생산 효율성을 보장하는 것입니다.

플라스틱 산업용 휴대용 냉각기

6.2 식품산업

공냉식 냉각기는 식품 산업에서 온도 제어, 품질 유지, 다양한 생산 공정 지원 및 규정 준수를 위해 중요합니다.

식품 산업용 휴대용 냉각기

6.3 화학산업

제약 산업은 혼합, 압출, 혼합, 공냉식 스크류 냉각기가 저온 냉각수를 제공하고 화학 기계의 온도를 낮추는 냉각 기계 및 제약 냉각 처리와 같이 다양한 가열 및 냉각 매개변수를 통해 가공하여 의약품을 준비합니다.

화학 산업용 휴대용 냉각기

4 시멘트/콘크리트 냉각

시멘트 생산에는 상당한 양의 열을 발생시키는 일련의 화학 반응이 포함됩니다. 시멘트는 일반적으로 물과 혼합되어 콘크리트로 알려진 물질의 온도가 시멘트 골재와 물의 화학적 결합에 사용되는 물에 의해 크게 결정됩니다.

휴대용 공냉식 냉각기의 배송 방법

전문 휴대용 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
