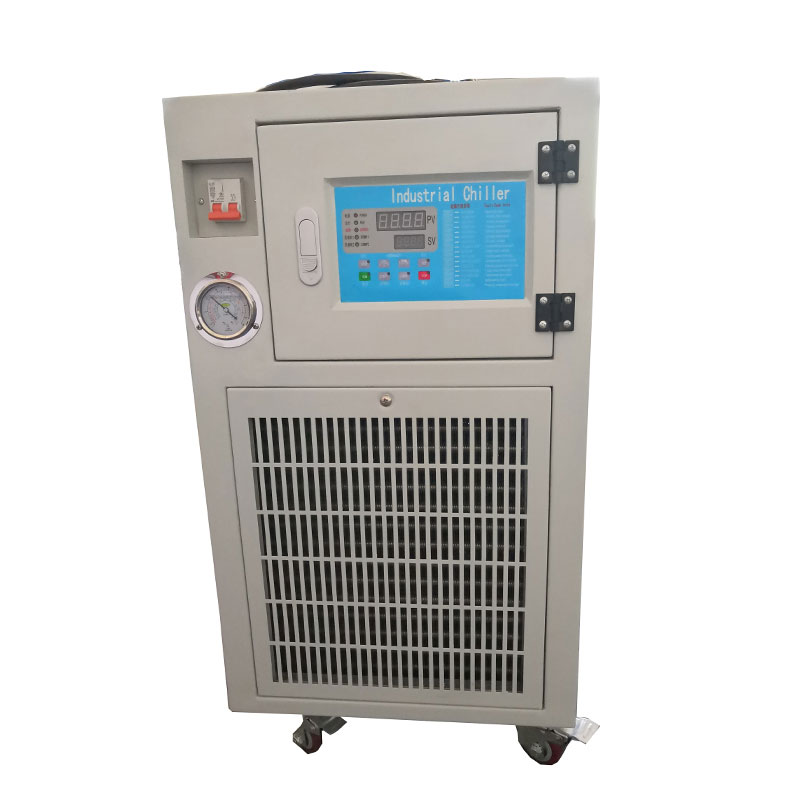

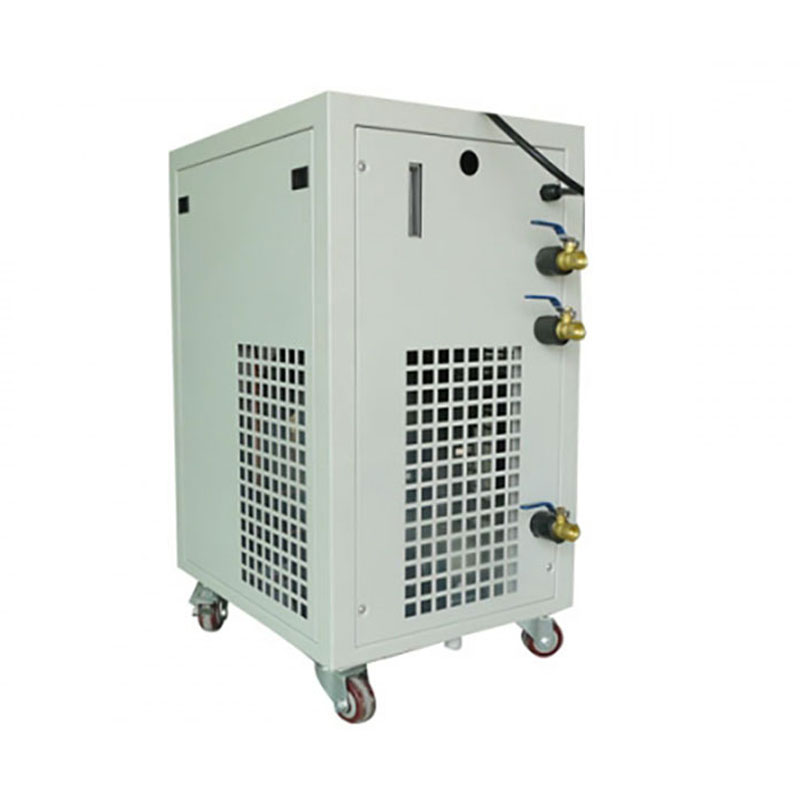

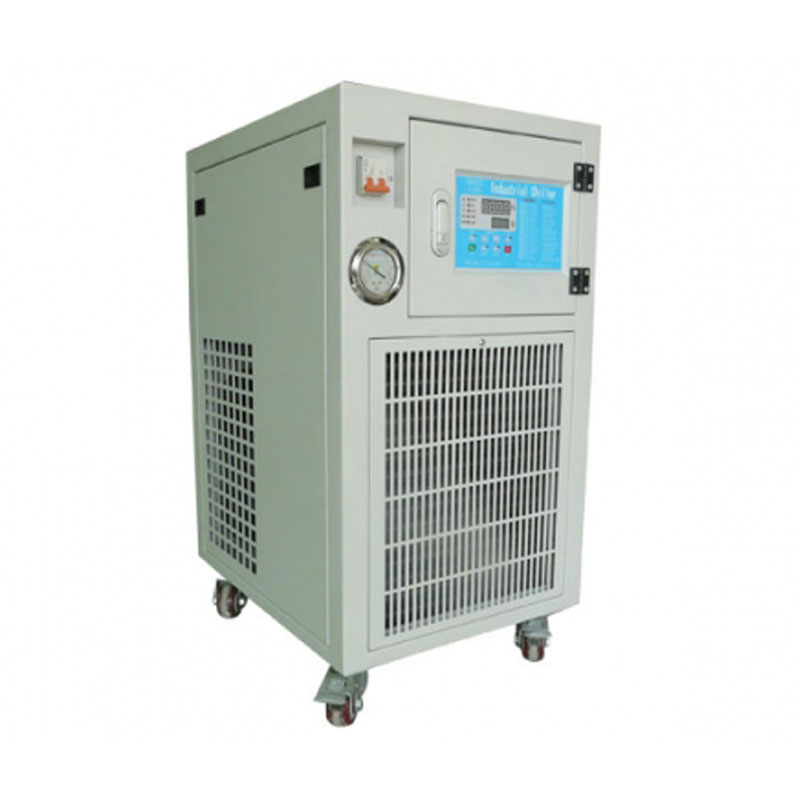

실험실용 소형 휴대용 냉각기

15년의 냉동 경험을 보유한 중국의 선도적인 공급업체이자 소형 휴대용 냉각기 제조업체인 Tongwei는 휴대용, 편리하고 조용하며 안정적이고 정확한 냉각을 위해 설계, 엔지니어링 및 제조된 실험실용 소형 휴대용 냉각기를 제공합니다. 탱크, 워터 펌프 및 완전 진단 터치 스크린 컨트롤. CE 인증 및 12개월 보증이 적용되며, 냉각기 자체의 결함으로 인해 발생하는 모든 문제는 보증 범위 내에서 문제가 발생할 때까지 서비스가 제공됩니다. 당사의 많은 표준 소형 휴대용 냉각기는 빠른 배송이 가능하며 귀하의 시스템이 프로세스를 강력하게 유지할 수 있도록 탁월한 판매 후 기술 지원을 제공합니다. 우리는 중국에서 귀하의 장기적인 소형 휴대용 냉각기 시스템 공급업체가 되기를 기대합니다.

냉각기 모델: TW-1A
냉각 용량: 2.85KW(2451 kcal/h) @ 50HZ / 3.42KW(2941 kcal/h) @ 60HZ
냉매: R22/R407c/R410a/R134A/R404a
전원 공급 장치: 220-240V/50HZ /1PH(표준) / 208-240V/60HZ/1PH(맞춤형)
압축기 브랜드: Panasonic 스크롤 압축기
증발기 유형: SS 물탱크 내 코일(표준) / SS PHE 유형(맞춤형)

문의 보내기

제품 설명

실험실용 소형 휴대용 냉각기

실험실용 소형 휴대용 냉각기는 +5° ~ +25°c의 표준 온도 범위에서 지속적인 냉각을 제공합니다. 그러나 더 낮은 온도가 필요한 경우 저온 냉각기의 설계 온도 범위는 -35°~ +25°C입니다.

중국 Tongwei에서 제조한 실험실용 소형 휴대용 냉각기는 귀하에게 장치를 배송하기 전에 냉각기가 당사의 요구 사항을 충족하는지 확인하기 위해 엄격한 테스트를 거쳤습니다. 실험실 냉각기에는 응축되지 않은 뜨거운 냉매를 축열 코일을 통해 다시 전달하는 고온 가스 바이패스 기능이 있어 압축기 켜기/끄기 주기가 필요하지 않습니다. 고온 가스 바이패스를 사용하면 펌프, 모터 및 압축기에 대한 안정성과 열 보호가 향상됩니다. 설계 및 작동의 단순성으로 인해 Tongwei 실험실 냉각기는 수년간 신뢰할 수 있는 액체 온도 제어를 제공하도록 설계되었습니다.

친환경 CFC 냉매를 사용하여 젖은 표면이 부식되지 않는 실험실용 휴대용 냉각기입니다. 업계에서 가장 다양한 선택을 제공하는 실험실 냉각기는 고객의 정확한 요구 사항과 사양에 맞게 설계 및 제작할 수 있습니다. 이 냉각기는 고품질 비마모형 잠금 바퀴가 포함된 로우 프로파일 설계를 특징으로 하며 추가로 작은 설치 공간, 우수한 성능 및 비교할 수 없는 성능을 제공합니다. 신뢰할 수 있음.

Tongwei는 휴대용 냉각기의 중국 전문 제조업체이자 공급업체입니다. 다년간의 냉동 경험을 바탕으로 놀라운 사양과 우수한 보증 서비스를 통해 최고 품질의 냉각기 시스템 생산을 보장합니다. 신뢰할 수 있는 휴대용 냉각기 시스템 공급업체를 찾고 계시다면,문의하기이제 견적을 받으러 갑니다.

실험실 기술 사양용 소형 휴대용 냉각기

TW-A 시리즈 소형 휴대용 냉각기 실험실 기술 매개변수
품목 모델		TW-0.5A	TW-1A	TW-1.5A	대만- 2A	대만 -2.5A	TW-3A	TW-4A	TW-5A	TW-6A	TW-8AD	TW-10AD	대만- 서기 12년	TW-15AD
냉방 능력	Kcal/h 50HZ/60HZ	1419	2451	3182	4833	5848	7181	9288	11988	14534	18576	23994	29068	38270
	Kcal/h 50HZ/60HZ	1703	2941	3784	5800	7018	8617	11146	14386	17441	22291	28793	34882	45924
	KW 50HZ/60HZ	1.65	2.85	3.7	5.62	6.8	8.35	10.8	13.94	16.9	21.6	27.9	33.8	44.5
	KW 50HZ/60HZ	1.98	3.42	4.4	6.74	8.2	10.02	12.96	16.73	20.28	25.92	33.48	40.56	53.4
입력 전원	KW	0.88	1.35	2	2.25	2.66	3.27	4.07	5.75	6.45	8.25	11.5	12.9	17.45
최대 전류	A	5.4	8.2	12	13.6	6.6	8.2	10.1	13.8	15.5	20	27.9	31.3	42.4
전원		1PH/3PH~220V/380V~50HZ/60HZ				3PH~380V/415V~50HZ/60HZ(3PH~200V/220V~50HZ/60HZ)
냉각제	유형	R22/R407C/134a/404A/410A
냉각제	제어	모세관/외부 균형 열팽창 밸브
압축기	유형	밀폐형 로터리/스크롤					밀폐형 스크롤(피스톤)
압축기	전력(KW)	0.45	0.89	1.3	1.73	2.1	2.7	3.5	4.55	5.25	3.5×2	4.55×2	5.25×2	7×2
콘덴서	유형	효율적인 핀 구리 알루미늄 튜브 + 저소음 외부 로터 팬
	기류(m3/h)	750	1000	1500	2000	2500	3000	4000	5000	6000	8000	10000	12000	15000
	송풍기(KW)	0.06	0.09	0.15	0.15	0.19	0.14×2	0.14×2	0.19×2	0.19×2	0.25×2	0.45×2	0.45×2	0.6×2
증발기	유형	탱크 코일/쉘 및 튜브 유형/판형 열교환기
	냉각수(m3/h)	0.28	0.49	0.64	0.97	1.12	1.44	1.86	2.4	2.91	3.71	4.8	5.81	7.65
	냉각수(m3/h)	0.34	0.59	0.76	1.16	1.4	1.72	2.23	2.88	3.49	4.46	5.76	7	9.18
	물탱크(L)	10.6	18.3	27	27	50	50	60	60	110	120	200	200	270
	입구/출구 파이프(인치)	1/2"	1/2"	1/2"	1/2"	1"	1"	1"	1"	1"	1-1/2"	2"	2"	2"
물 펌프	전력(kw)	0.37	0.37	0.37	0.37	0.37	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2
	최대양정(m)	22	22	22	22	22	22	22	30	30	25	25	25	28
	최대 유량(m3)	5.4	5.4	5.4	5.4	5.4	5.4	5.4	8.1	8.1	8.1	13.5	13.5	25.2
안전장치		압축기 과열 보호, 과전류 보호, 고압 및 저압 보호,과열 보호,교통 보호,상 순서/상 손실 보호, 저수준 보호, 부동액 보호.
치수	길이(mm)	550	550	600	600	720	980	980	1150	1150	1350	1500	1500	1860
	폭(mm)	350	450	500	500	550	520	520	560	560	680	760	760	850
	높이(mm)	695	845	985	985	1350	1170	1170	1215	1215	1530	1660	1660	1900
무게	킬로그램	45	62	85	95	125	152	175	185	215	283	345	382	580
노트: 1. 정격 냉각 용량은 다음을 기준으로 합니다: 냉수 입구 및 출구 물 온도 12℃/7℃, 냉각 공기 흡입구 및 배출구 온도 30℃/ 35℃ 2.작업 범위: 냉각수 온도 범위: 5℃~35℃; 냉수 입구 및 출구 온도 차이: 3℃to 8℃. 응축 주변 온도: 35℃ 이하(비표준 냉각기 주변 온도) 응축 온도는 최대 55℃에 도달할 수 있으므로 주문 생산이 필요합니다).

실험실용 휴대용 냉각기의 특징 및 장점

▪ 간편한 자동 튜닝 기능을 갖춘 모든 기능을 갖춘 PID 컨트롤러

▪ 저수조

▪ 물탱크 열교환기의 브레이징 플레이트/코일

▪ 압력계(냉매 및 펌프)

▪ 핫가스 바이패스 밸브

▪ 핀 스타일 콘덴서

▪ 스테인레스 스틸 코일 및 물탱크, 물펌프

▪ 이동 가능한 바퀴를 갖춘 컴팩트한 디자인

▪ 설치가 간단하고 쉬우며 유지관리 비용이 저렴합니다.

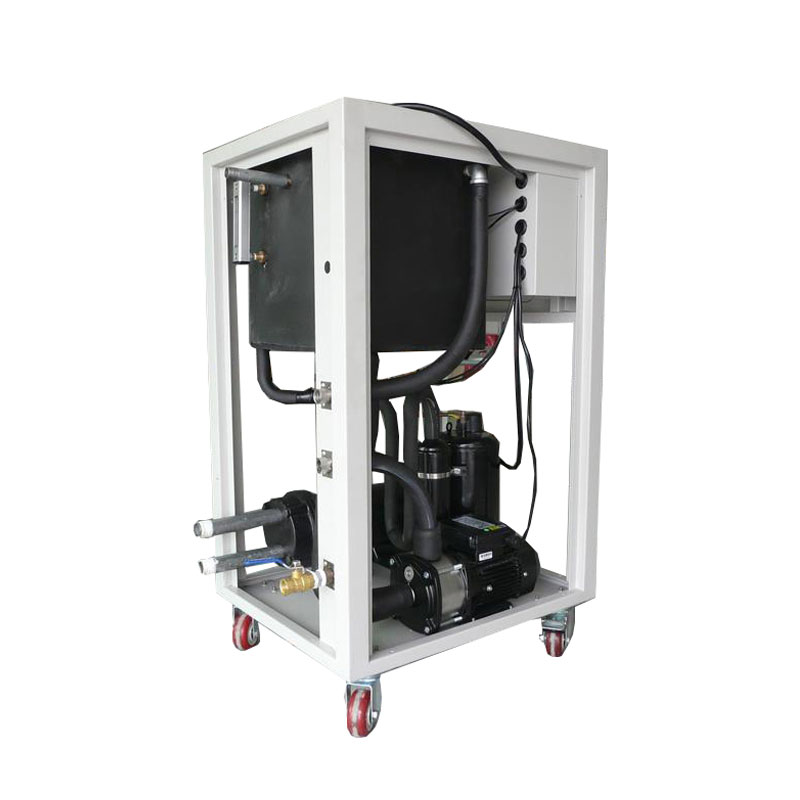

실험실용 소형 휴대용 냉각기의 주요 구성 요소는 무엇입니까?

3.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 소형 휴대용 냉각기의 핵심 동력입니다.

R410A/R407C/R134a 냉매를 사용하는 Panasonic 브랜드 압축기가 있는 실험실용 소형 휴대용 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전 및 안정성을 갖추고 있습니다.

파나소닉 압축기

3.2 증발기

증발기는 냉각되는 액체에서 열을 추출하는 역할을 하며 압축기와 팽창 밸브 사이에 위치하므로 휴대용 냉각기의 중요한 구성 요소입니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기의 스테인레스 스틸 코일, 304SS 스테인레스 강판 유형 증발기.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

3.3 워터펌프

워터 펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었으며, 실험실용 냉각기에는 스테인레스 스틸 재질의 워터 펌프를 사용합니다.

물 펌프

3.4 콘덴서

휴대용 공냉식 냉각기용 응축기는 효율적인 크로스심 핀과 암나사형 구리 튜브를 장착하여 높은 열 교환 효율과 우수한 안정성을 제공합니다. 그 기능은 압축기에서 방출된 냉매 증기를 액체 또는 기체-액체 혼합물로 냉각시키는 것입니다. .

알루미늄 핀+팬 콘덴서

3.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

소형 휴대용 냉각기용 예비 부품

실험실에 적합한 휴대용 냉각기를 어떻게 선택할 수 있나요?

귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.

5.1 냉각기에 적합한 냉각 용량 계산

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h ; 1톤=3.517KW;1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃) T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

5.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

5.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

5.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

5.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는스테인레스 강판 증발기.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

실험실용 소형 휴대용 냉각기의 배송 방법

전문 휴대용 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 운송 시간은 항공보다 길지만 화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 모드입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
