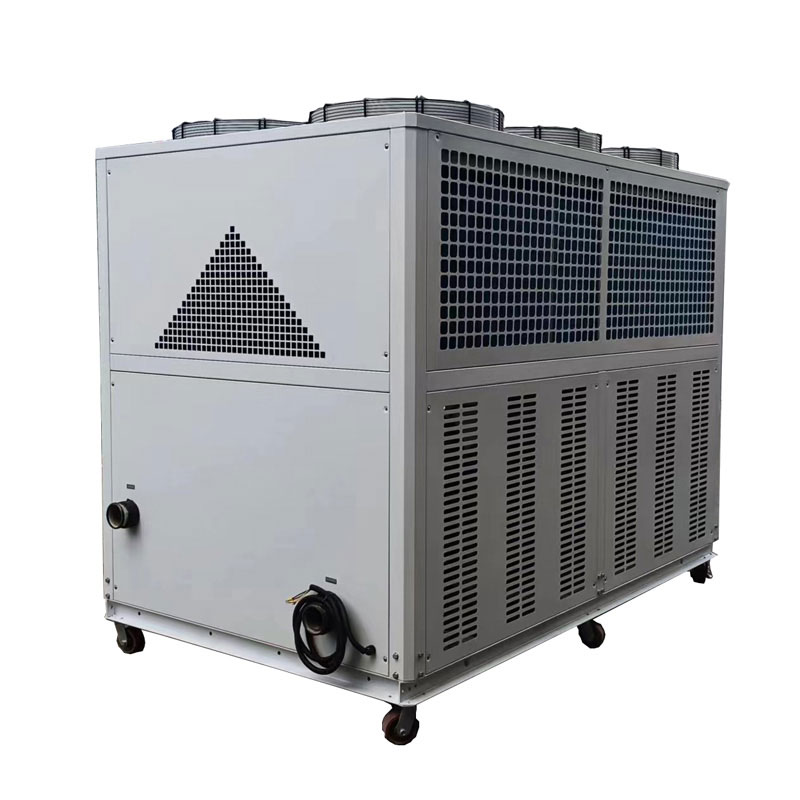

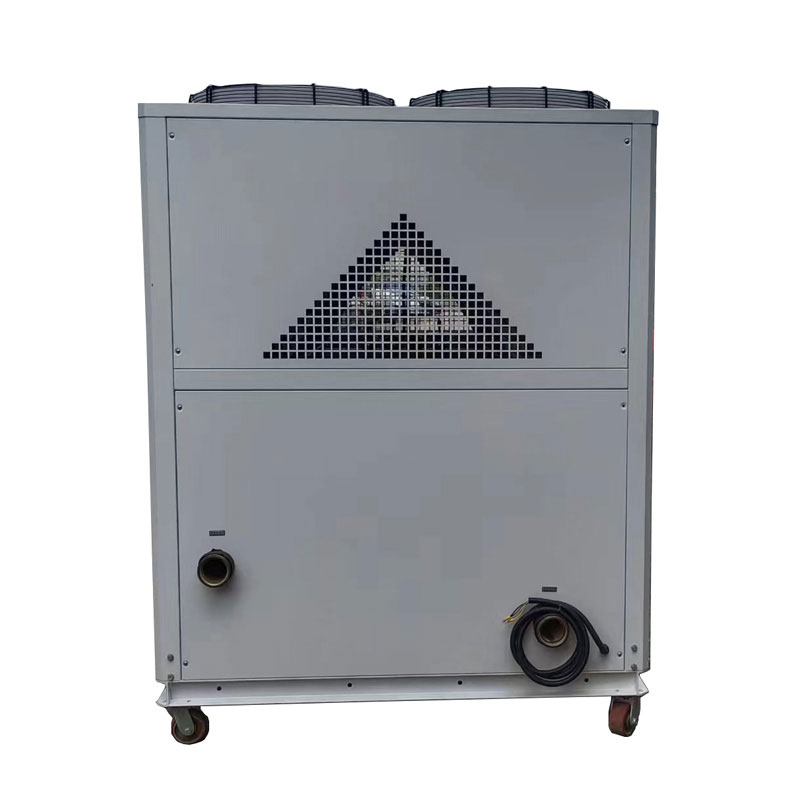

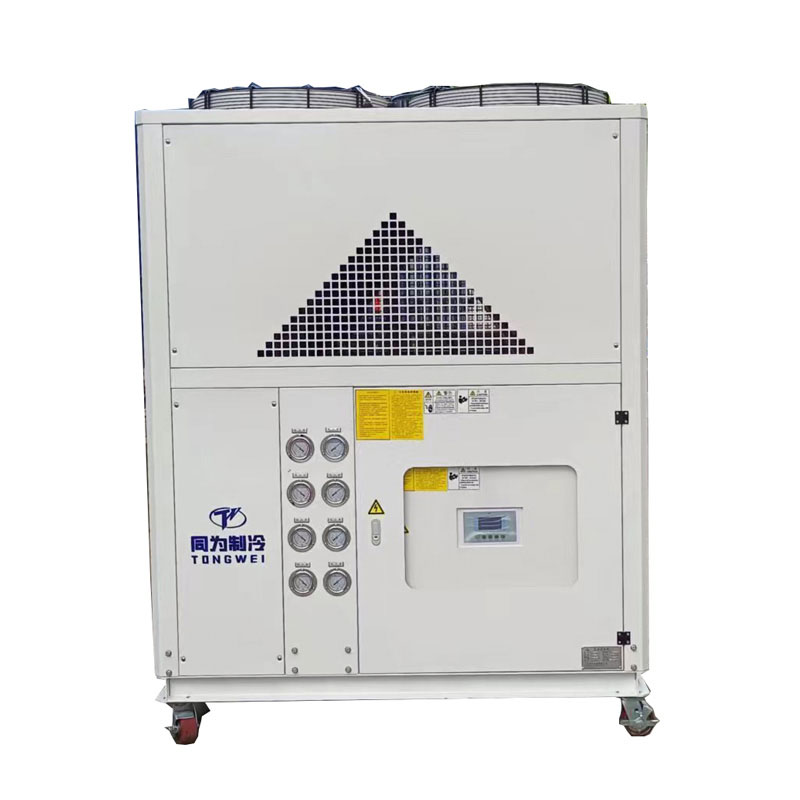

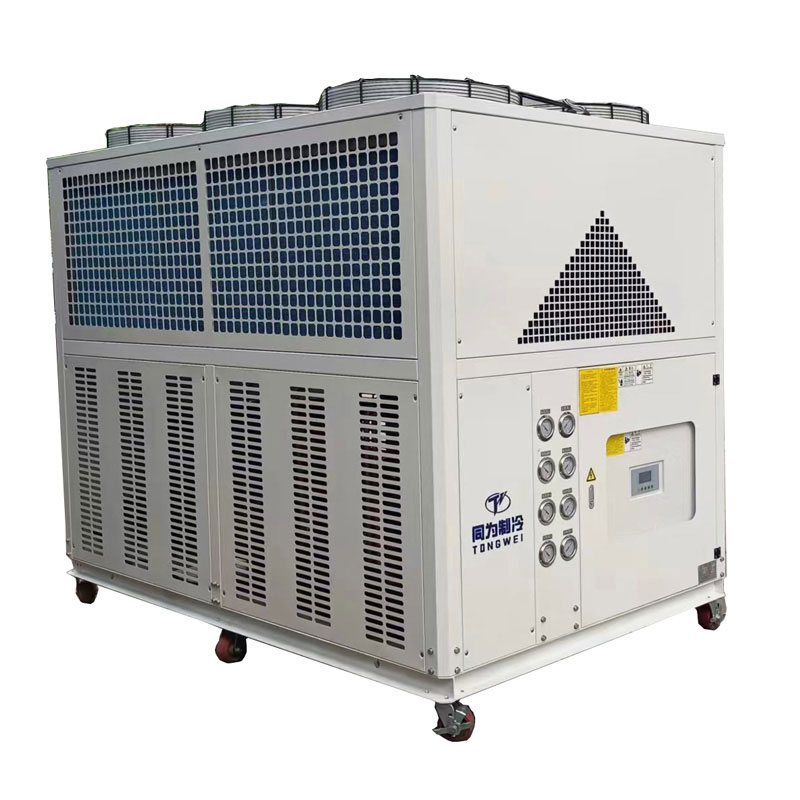

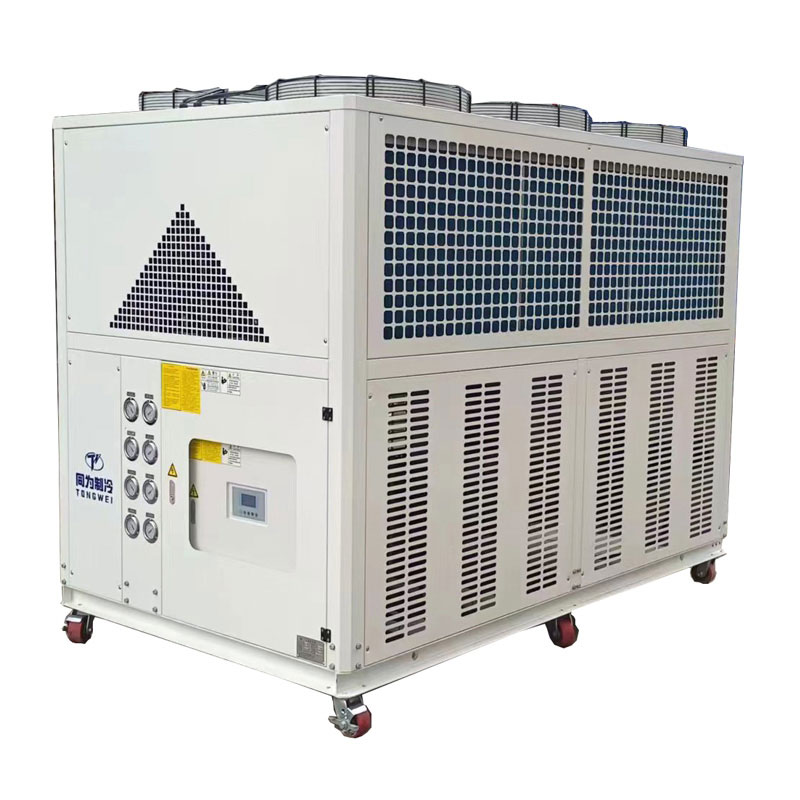

고정식 공냉식 냉각기는 공정 물에서 열을 흡수하는 냉각 장치의 한 유형이며, 열은 팬에 의해 소산되어 냉각기 장치 주변의 공기로 전달되며 펌프 및 워터 탱크는 포함되지 않습니다. 주 구성 요소는 펌프에 배관하고 별도의 탱크 또는 풀을 작동시켜야하는 독립형 냉각기입니다.이 냉각기 시스템은 일반적으로 냉각기 및 펌프 또는 펌프에 대한 별도의 컨트롤이 있으며 각 구성 요소에 대한 전기 연결이 있습니다. 이상적으로, 순환 펌프가 작동 할 때까지 냉각기가 냉각되는 것을 방지하기 위해 컨트롤을 함께 연결해야합니다.1/2hp ~ 60hp냉각 용량, 반 중복 Hanbell /Bizter 나사 압축기30hp 이상R407C를 사용한 냉각 용량, R22, R134A 및 R404A는 모두 냉각 장치 작동 조건, 응용 프로그램 요구 사항 및 주변 온도에 따라 사용할 수 있습니다. 냉각기 온도 제어 범위는 -30 ℃에서 +25 ℃입니다. 정지 공기 냉각 냉각기 냉각기는 식품 가공 냉각에도 사용될뿐만 아니라 다이 캐스팅, 고무, 인쇄, 음료 생산, 금속 연마, 제약 산업 및 기타 산업에 널리 사용됩니다.
식품 가공을위한 고정식 공기 냉각 냉각기도 호출됩니다.식품 가공 냉각기또는식품 가공 냉각 시스템식품 가공이 냉각이 필요하기 때문에 냉각기도 식품 산업에서 역할을해야합니다. 고속으로 음식을 식히고 포장 요구 사항을 더 잘 충족하며 발효 식품의 온도를 제어 할 수 있습니다. 식품 산업을위한 특별 냉장 장치는 식품 산업에서 필수 냉각기입니다. 식품 가공 산업에서 제품을 신속하게 식히고 온도를 일정하게 유지하는 데 널리 사용됩니다.
많은 식품 산업에서, 식품이 고온에서 가공 한 후, 신속하게 포장하기 위해 식품의 온도는 포장 요구 사항을 충족해야합니다. 현재 식품 산업에서 냉각기를 사용하여 가공 식품을 빠르고 효율적으로 가공해야합니다. 또한, 식품 발효 과정에서 발효 요구를 안정화시키기 위해서는 다른 온도가 필요합니다. 따라서 제품 발효의 품질을 보장하기 위해서는 식품 산업 전용 냉각 장치를 사용해야합니다. 위의 두 가지 측면 외에도 식품 보존 과정에서 냉각기도 필요합니다. 요컨대, 처리, 발효 또는 보존이든. 냉각기는 식품 산업에서 큰 역할을합니다.
중국의 주요 고정식 냉각기 제조업체 및 공급 업체로서 우리는 한 가지 목적을 염두에두고 냉각기 시스템을 설계합니다. 프로세스를 강력하게 유지합니다. 15 년 이상의 경험을 바탕으로 우리는 강력한 산업 등급의 공기 냉각 및 수냉식 냉각기 시스템을 제공합니다. 우리는 고정식 냉각기 선택 및 시작 프로세스를 안내하고 설치 후 오랫동안 당신을 위해 당신을 안내하는 전용 기술 및 고객 지원 팀이 있습니다. 업계 최고의 전문 지식을 사용하여 프로세스 운영 및 이익을 극대화하는 데 도움이됩니다. 응용 프로그램을위한 고정식 냉각기 시스템을 찾고 있다면 저희에게 연락하여 저온 냉각기에 대해 고품질의 합리적인 가격으로 냉각수 시스템을 사용자 정의하십시오. 우리는 당신과 함께 일하기를 기대합니다.
TW-A 시리즈 식품 가공을위한 고정식 공기 냉각 냉각기기술 매개 변수 | |||||||||||||
항목 모델 | TW-15AT | TW-20AD | TW-20AF | TW-25AD | TW-25AF | TW-30AD | TW-30AT | TW-40AD | TW-40AF | TW-50AD | TW-50AF | TW-60AD | |
냉각 용량 | Kcal/h 50Hz/60Hz |
36120 | 49966 | 47988 | 58480 | 58136 | 74734 | 74922 | 98040 | 99760 | 119024 | 116960 | 144996 |
43344 | 59959 | 57586 | 70176 | 69763 | 89681 | 89990 | 117648 | 119712 | 142829 | 140352 | 173995 | ||
KW 50Hz/60Hz |
42 | 58.1 | 55.8 | 68 | 67.6 | 86.9 | 87.2 | 114 | 116 | 138.4 | 136 | 168.6 | |
50.4 | 69.72 | 66.96 | 81.6 | 81.12 | 104.28 | 104.64 | 136.8 | 139.2 | 166.08 | 163.2 | 202.3 | ||
HP | 15hp | 20hp | 20hp | 25hp | 25hp | 30hp | 30hp | 40hp | 40hp | 50hp | 50hp | 60hp | |
톤 | 11.94 | 16.52 | 15.9 | 19.33 | 19.26 | 24.71 | 24.79 | 32.41 | 32.98 | 39.35 | 38.67 | 47.94 | |
입력 전원 | KW | 17.1 | 21.73 | 22 | 25.4 | 24.8 | 33.39 | 33.1 | 44.91 | 43.3 | 57.3 | 54 | 65 |
최대 전류 | A | 43.2 | 52.7 | 53.3 | 63.7 | 61.3 | 81 | 80.2 | 109 | 106 | 135.5 | 128.5 | 135 |
전원 | 3PH ~ 380V/415V ~ 50Hz/60Hz (3PH ~ 200V/220V ~ 50Hz/60Hz) | ||||||||||||
냉각제 | 유형 | R22/R407C/134A/404A/410A | |||||||||||
제어 | 모세관/외부 밸런스 열 확장 밸브 | ||||||||||||
압축기 | 유형 | 수밀 스크롤 (피스톤) | |||||||||||
전원 (KW) | 4.55 × 3 | 8.96 × 2 | 4.55 × 4 | 10.8 × 2 | 5.25 × 4 | 13.62 × 2 | 8.96 × 3 | 18.78 × 2 | 8.96 × 4 | 23.6 × 2 | 10.8 × 4 | 27.4 × 2 | |
콘덴서 | 유형 | 알루미늄 + 저소음 외지 로터 팬이있는 효율적인 핀 구리 튜브 | |||||||||||
공기 흐름 (m3/h) | 15000 | 20000 | 20000 | 25000 | 25000 | 30000 | 30000 | 40000 | 40000 | 50000 | 50000 | 60000 | |
공기 송풍기 (KW) | 0.6 × 2 | 0.78 × 2 | 0.78 × 2 | 0.78 × 2 | 0.78 × 2 | 0.42 × 6 | 0.42 × 6 | 0.6 × 6 | 0.6 × 6 | 0.78 × 6 | 0.78 × 6 | 0.78 × 6 | |
증발기 | 유형 | 탱크 코일/ 쉘 및 튜브 타입/ 플레이트 유형 열교환 기 | |||||||||||
냉수 (m3/h) | 7.22 | 10 | 9.6 | 11.69 | 11.62 | 14.94 | 15 | 19.6 | 19.95 | 23.8 | 23.4 | 29 | |
8.67 | 11.99 | 11.51 | 14.03 | 13.95 | 17.93 | 18 | 23.52 | 23.94 | 28.6 | 28.1 | 34.8 | ||
물 탱크 (L) | 270 | 350 | 350 | 350 | 350 | 420 | 420 | 580 | 580 | 580 | 580 | 580 | |
입구/출구 파이프 (인치) | 2 " | 2 " | 2 " | 2-1/2 " | 2-1/2 " | 2-1/2 " | 2-1/2 " | 3 " | 3 " | 3 ″ | 3 ″ | 3 ″ | |
워터 펌프 | 전원 (KW) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 |
맥스 리프트 (M) | 28 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 32 | 32 | 32 | |
최대 흐름 (M3) | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | |
안전 장치 | 압축기 과열 방지, 과전류 보호, 고압 보호, 압력 보호, 과도한 보호, 교통 방지, 위상 시퀀스/상 손실 보호, 낮은 수준 보호, 냉동 방지 방지. | ||||||||||||
차원 | 길이 (mm) | 1860 | 2020 | 2020 | 2020 | 2020 | 2200 | 2200 | 2350 | 2350 | 2600 | 2600 | 2600 |
너비 (mm) | 850 | 950 | 950 | 950 | 950 | 1150 | 1150 | 1350 | 1350 | 1500 | 1500 | 1500 | |
높이 (mm) | 1900 | 2000 | 2000 | 2000 | 2000 | 1980 | 1980 | 2000 | 2000 | 2100 | 2100 | 2100 | |
무게 | kg | 580 | 650 | 650 | 810 | 810 | 890 | 890 | 1112 | 1112 | 1320 | 1320 | 1320 |
참고 : 1. 분리 된 냉각 용량은 다음과 같습니다. 냉수 흡입구 및 출구 수온 12 ° / 7 ℃, 냉각 공기 흡입구 및 출구 온도 30 ℃ / 35 ℃ 2. 작업 범위 : 냉수 온도 범위 : 5 ℃ ~ 35 ℃; 냉각수 입구 및 출구 온도 차이 : 3 ℃ ~ 8 ℃. 응축의 주변 온도 : 35 ℃보다 높지 않다 (비표준 냉각기 주변 온도는 최대 55 ℃에 도달 할 수 있으며, 생산을 주문해야 함). |
버퍼 워터 탱크 외부 설치가있는 고정식 공기 냉각 냉각기 참조.
»1/2 톤에서 200 톤까지의 냉각 용량.
»고품질 브랜드 파나소닉/danfsso 스크롤 압축기 또는 저음 광고를 원활하게 실행하기위한 Hanbell/Bizter 나사 압축기.
»쉘 및 튜브 /스테인레스 스틸 플레이트 유형 증발기
»냉장 온도 및 환경 보호 요구 사항을 충족하려면 R404A, R410A, R134A/R407C 등과 같은 냉매를 사용하십시오.
»온도 선택 범위 : 35 ° C에서 -30 ° C 사이의 냉수 공정을 제공 할 수 있습니다 (사용자는 다른 생산 요구에 따라 다른 단위 사양을 선택할 수 있습니다)
»워터 냉각탑이 필요하지 않습니다
»손쉬운 설치 및 운영, 유지 보수 비용이 낮습니다
압축기는 냉매를 저어주는 압력 변화를 생성하기 때문에 고정 공기 냉각 냉각기의 키 이사입니다.
파나소닉 /Danfoss 스크롤 압축기 또는 Hanbell /Bizter 브랜드 나사 압축기와 함께 식품 가공을위한 고정식 공기 냉각 냉각기의 경우 R407C 냉매를 사용하여 필요한 냉장 용량에 따라 다르며,이 브랜드 압축은 고려 효율, 저음, 에너지 절약, 환경 보호 및 내구성, 안전성 및 안정성에 따라 다릅니다.
4 단계의 에너지 제어가있는 각 스크류 압축기 25%-50%-75%-100%전체 나사 냉각기가 안정적이고 높은 냉장 성능을 보장합니다.
파나소닉 압축기
Danfoss 압축기
Hanbell 나사 압축기
비즈스터 나사 압축기
증발기는 냉각되는 액체에서 열을 추출하는 데 도움이되므로 고정식 냉각기의 중요한 구성 요소입니다. 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기의 스테인레스 스틸 코일, 스테인레스 스틸 플레이트 증발기, 쉘 및 튜브 증발기.
SS 물 탱크 증발기의 SS 코일
쉘 및 튜브 증발기
워터 펌프는 닫힌 공간에서 냉수의 압력과 흐름을 증가 시키도록 설계되었습니다.
냉각기의 수압 워터 펌프는 약 2 막대이지만, 더 높은 수압이 필요한 경우, PLS는 문의 할 때 우리에게 알려줍니다. 예를 들어, 냉각 병 날기 기계에 냉각기를 사용할 때 워터 펌프의 수압은 약 4 바가 필요합니다.
워터 펌프
고압 워터 펌프
고정식 에어 냉각 식 냉각기의 응축기에는 효율적인 크로스-피닝 핀 및 암 스레드 구리 튜브가 장착되어있어 높은 열 교환 효율과 우수한 안정성은 압축기에서 방출 된 냉매 증기를 액체 또는 가스-액체 혼합물로 냉각시키는 것입니다.
알루미늄 핀+팬 응축기
톤gwei Chillers는 정밀 디지털 온도 컨트롤러를 사용합니다. RS485 통신 포트는 원격 모니터링 및 제어를 수행 할 수 있습니다. 간단한 작동, 저전기 속도, 높은 안전 계수, 쉽게 설치.
컨트롤러 패널
▪ 공기 냉각기는 수냉식 장치보다 유지 보수가 적습니다.
▪ 공기 냉각 냉각기는 수냉식 타워 또는 응축기 워터 냉각 펌프가 필요하지 않습니다.
▪ 습식 표면으로 인해 물이 냉각 장치보다 약 10% 더 많은 전력을 소비합니다.
▪ 공냉식 냉각기는 물이 적습니다.
공냉식 냉각기 시스템은 수자원이 충분하지 않거나 수질이 그리 좋지 않은 곳에서 널리 사용됩니다. 가장 편리한 부분은 에어 냉각 식 냉각기 시스템에 냉각탑이 필요하지 않으므로 설치가 쉽다는 것입니다. (공냉식 냉각기가 필요한 것이 아닌 경우, 수냉식 냉각기를 참조하십시오.)
120 톤 고정식 공냉식 냉각기
120 톤의 수냉식 냉각기
고정식 냉각기와 휴대용 냉각기의 주요 차이점은 다음과 같습니다.
고정식 냉각기에는 내부에 펌프 나 탱크가 포함되어 있지 않으므로 버퍼 워터 탱크와 워터 펌프 외부가 필요합니다.
휴대용 냉각기냉장 회로, 완전한 진단 터치 스크린 컨트롤러 및 전기, 프로세스 펌프, 저수지 탱크를 포함한 모든 필요한 구성 요소를 결합하여 쉽게 설치할 수 있습니다.
고정식 공냉식 냉각기
휴대용 공냉식 냉각기
애플리케이션의 냉각기를 선택할 때 고려해야 할 5 가지 중요한 냉각기 사양이 있습니다. 냉각기 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량 (사용자 지정 선택을 위해서는 문의), 냉매 및 증발기 유형.
가장 자주 냉각기의 냉각 용량을 알 수있는 방법에 대해 가장 자주 묻습니다. 우리는 chiller 냉각 용량을 선택하기 위해 KW, TON,/H, KCAL/H를 사용합니다.1 kW = 860 kcal/h; 1 톤 = 3.517 kW;
1 kW = 3412 BTU/h;
냉각기의 냉각 용량을 계산하는 공식도 있습니다.
냉각 용량 (KW) = 유량 (M3/H)*온도 변경 (T1-T2) /0.86
열 하중 = C (특정 열)* m (시간당 품질 출력)* 온도 변경 (T1-T2)
kw = kw x 1.2에서 20% 이상적인 크기로 냉각기 대형 크기
언급 : T1 : 들어오는 수온 (℃) T2 : 필수 냉각수 온도 (℃)
예를 들어, 1 시간 동안 35 ° C에서 15 ° C에서 10m³ 물을 냉각하려면 어떤 크기의 냉각기가 필요합니까?
온도 차이 = 35 = -15 ℃ = 20 ℃
물 유량 = 10 m³/시간
KW = 10 x 20 ÷ 0.86 = 232 kW의 냉각 용량
냉각기의 대형 = 232 x 1.2 = 278.4kw
278.4 kw 냉각기 냉각 용량이 필요합니다.
다른 국가와 지역마다 산업 전기에 대한 표준이 다르고 일반적인 전력 공급 장치는 다음과 같습니다.208-230V, 380-420V, 440-480V, 50Hz 또는 60Hz, 3 상.
필리핀에서는 전원 공급 장치가 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH입니다.
싱가포르와 말레이시아에서 전원 공급 장치는 415V 50Hz 3PH입니다.
멕시코에서는 전원 공급 장치가 220V 60Hz 3PH입니다.
미국에서는 전원 공급 장치가 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PH 등입니다.
R22, R407C, R404A, R134A는 선택 사항입니다.
R22 : 좋은 냉각 효과이지만 R22는 강력한 온실 가스로 간주되므로 대부분의 국가에서는 금지되어 있습니다.
R407C : R22의 우수한 대체, 우수한 냉각 효과.
R404A : 저온 (-10 ° C 미만)이 필요한 적용에 적합합니다.
R134A : 주로 "고온"냉매로 사용되는 비 염증성 가스는 50 ℃ 이상인 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.
공기 냉각 나사 냉각기는 일반적으로 하나의 증발기를 사용합니다.쉘 및 튜브 열교환 기. 쉘 및 튜브 타입 증발기를 연결하려면 추가 워터 버퍼 탱크가 필요합니다.
버퍼 탱크의 용량은 특정 요구에 따라 사용자 정의 할 수 있습니다. 더 큰 열 하중을 완충시키고 냉수를 더 보관할 수 있습니다.
304 스테인레스 스틸 워터 탱크
고정식 냉각기는 산업 및 상업용 사용을 위해 꾸준하고 안정적인 수냉식원을 제공 할 수있는 매우 인기있는 냉장 시스템입니다.
공기 냉각 냉각기는 식품 가공에 사용될뿐만 아니라 플라스틱 산업, 식품 산업, 화학 산업 및 시멘트/ 콘크리트 냉각에도 널리 사용됩니다.
고정식 공냉식 냉각기는 플라스틱 가공 및 플라스틱 분사 성형, 플라스틱 투출 및 압출 라인, 부는 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에 널리 사용됩니다.
공냉식 나사 냉각기를 사용하는 기능은 플라스틱 곰팡이 온도를 냉각시키기위한 냉각수 유량을 제공하여 제품 품질 및 생산 효율을 보장하는 것입니다.
플라스틱 산업을위한 고정식 공기 냉각 냉각기
제약 산업은 혼합, 압출, 혼합, 공기 냉각 나사 냉각기와 같은 다양한 가열 및 냉각 매개 변수를 통해 가공하여 의약품을 준비합니다. 냉각 기계는 저온 냉각수를 제공하고 화학 기계의 온도 및 제약 냉각 처리를 줄입니다.
화학 산업을위한 공기 냉각 나사 냉각기
시멘트 생산에는 상당한 양의 열을 생성하는 일련의 화학 반응이 포함됩니다. 일반적으로 시멘트 응집체와 물의 화학적 조합에 사용되는 물에 의해 결정된 온도가 많은 콘크리트로 알려진 물질로 물과 혼합됩니다.
전문 Water Chiller Supplier & Exporter로서 우리는 선적을 주선하기위한 자체 배송 전환기를 보유하고 있습니다. 우리 Chiller Machine은 합판 포장을 사용하여 운송 중에 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 전달할 수있는 세 가지 방법이 있습니다.
1. 공기로 선박 : 냉각기가 압축기, 워터 펌프 및 팬이 있으므로 압축기 내부의 압축 된 냉매 및 오일은 폭발 가능성이있는 위험한 품목이므로 운송 전에 압축 된 냉매를 방출해야합니다. (이것은이 배송 방식을 선택할 때 냉매가없는 물 냉각기를 의미합니다. 기계가 목적지에 도착한 후에는 현지 전문가의 냉매를 추가해야합니다. 항공사 회사는 또한 냉각기가 위험한 제품이 아니라는 것을 증명하기 위해 많은 문서를 제공하도록 요청합니다. Air의화물 비용은 냉각기 비용보다 높을 수 있으므로 공기 배송 방식은 고객에게 권장하지 않습니다.
2. 해상 선박 : 운송 시간은 공중보다 길지만화물 비용은 저렴하며 장비가 목적지에 도착한 후 냉매를 추가 할 필요가 없습니다.이 배송 방식은 현지 항만 배달에 가장 적합한 운송 모드입니다.
3. 중국의 다른 공급 업체에 자신의 배송 컨테이너가있는 경우 냉각기 기계를 중국 도시의 공급 업체에 배송하는 데 도움을 줄 수 있습니다.
▪ 신뢰할 수있는 경험
우리는 15 년 넘게 물 냉각기를 설계하고 건축 해 왔습니다. 공기 냉각 냉각기에서 수냉식 냉각기와 그 사이의 모든 것에 이르기까지 거의 모든 산업과 모든 응용 프로그램을위한 냉각기를 구축했습니다.
▪ 빠른 견적
오늘 프로젝트에 대한 견적을 받으십시오! 우리는 일반적으로 2 시간 이내에 맞춤 견적을 제공합니다.
▪ 24/7 고객 서비스
우리는 항상 당신 옆에있을 것이라고 믿습니다. 질문이 있거나 견적이 필요한지 여부에 관계없이 항상 하루 24 시간 전화에 응답하는 사람이 있습니다.
▪ 내구성이 뛰어나고 신뢰할 수있는 기계
당사의 제품은 고품질 재료로 제조되며 모든 산업용 냉각기에 대한 경쟁 보증을 제공합니다.
