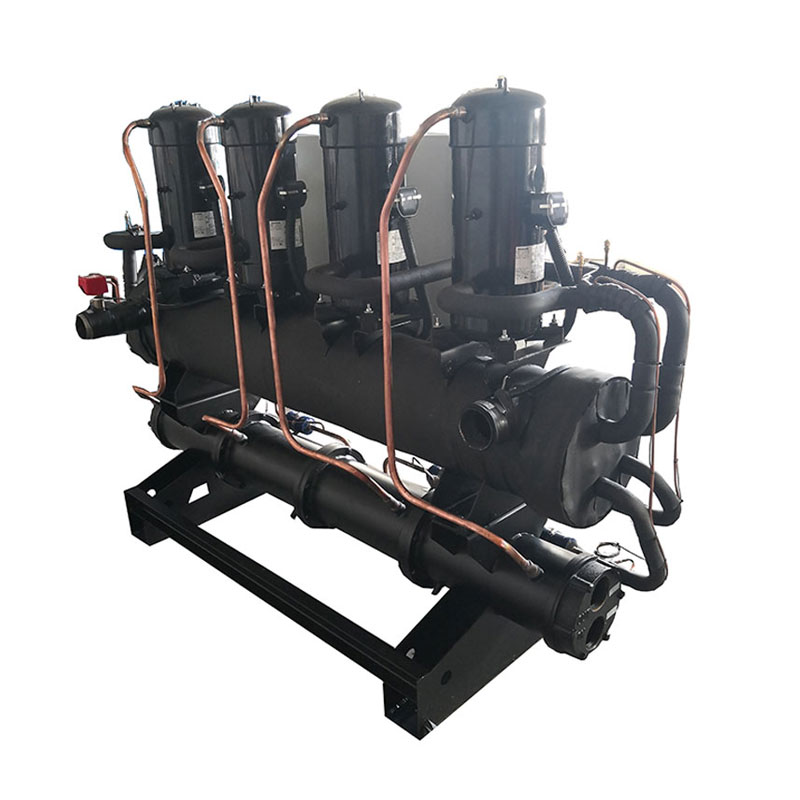

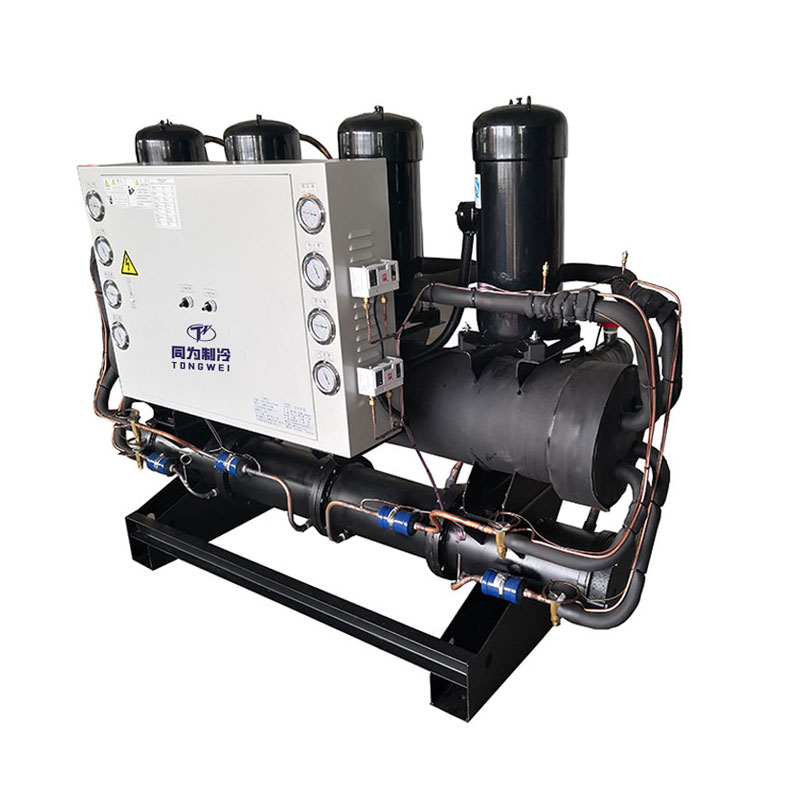

50톤 산업용 수냉식 스크롤 냉각기

50톤 200KW 산업용 수냉식 스크롤 냉각기

고품질 50톤 산업용 수냉식 스크롤 냉각기는 중국 제조업체인 Tongwei에서 제공합니다. 산업용 수냉식 스크롤 냉각기는 흡수된 열로 인한 냉각이 추가 유체 회로로 거부되는 방식입니다. 냉매에서 불필요한 열을 제거하고 이를 흐르는 물로 전달하는 열교환기입니다. 수냉식이므로 압축기에서 나오는 고온, 고압의 가스를 압축기로 응축시키는 특수 열교환기 역할을 합니다. 액체.

따라서 열 방출을 위한 냉각탑, 강 또는 연못이 있습니다. Tongwei는 잘 알려진 산업용 냉각기 제조업체 중 하나입니다. 산업용 수냉식 스크롤 냉각기에는 냉각탑, 응축기 워터 펌프, 냉각 장치 및 물 탱크를 포함한 여러 기본 구성 요소가 있습니다.

50톤 산업용 수냉식 스크롤 냉각기 모델 TW-60 WF(물 탱크 없이 R410A/R407C 냉매, 쉘 및 튜브 증발기를 사용하는 4개의 15HP 밀폐형 스크롤 Panasonic/Danfoss 압축기 포함). 냉매는 비파괴 오존 가스이며 환경 친화적인 것으로 간주됩니다. 산업용 수냉식 스크롤 냉각기는 혁신적인 증발기 설계와 최신 에너지 절약 기술을 결합하여 효율적이고 신뢰할 수 있으며 경쟁력 있는 가격으로 제품, 메커니즘 및 공장 기계의 수온 제어에 널리 사용됩니다. 사출 성형, 압출 기계, 식품 및 음료, 도구 및 다이 커팅, 레이저, 화학, 제약 등과 같은 산업 분야.

당사의 산업용 수냉식 스크롤 냉각기는 업계 표준을 준수하는 고품질 구성 요소와 최첨단 기술을 갖추고 있습니다. Tongwei에서 제공하는 냉각기의 경우 고객은 다양한 사양과 크기 중에서 선택할 수 있습니다. 또한, 최고의 냉각기 제조업체 및 공급업체 중 하나인 당사는 이러한 냉각기를 경쟁력 있는 가격으로 고객에게 제공합니다. 중국에서 5KW~200KW 산업용 수냉식 스크롤 냉각기 제조업체를 찾고 있다면 지금 적합한 냉각기 모델에 문의하세요. 합리적인 비용.

150KW 산업용 수냉식 스크롤 냉각기 기술 사양 모델:TW-50WF

50톤 산업용 수냉식 스크롤 냉각기는 어떻게 작동합니까?

산업용 수냉식 스크롤 냉각기의 특징

»산업용 수냉식 스크롤 냉각기 용량 5KW ~ 200KW

»온도 조절 7℃ ~ 25℃

»맞춤형 디자인을 위한 220V-570V/60HZ 3PH. 요청 시 다른 디자인 제공 가능

»고품질 스크롤 Panasonic/Danfoss 압축기

»쉘 앤 튜브 증발기.

»Schneider 브랜드의 전기 부품은 수냉식 스크롤 압축기 냉각기가 긴 서비스 시간으로 안정적으로 작동하도록 보장합니다.

»저소음 및 저진동

»고효율 냉각을 위한 수냉타워와 연결

50톤 산업용 수냉식 스크롤 냉각기의 주요 구성 요소는 무엇입니까?

4.1 압축기

압축기는 냉매를 저어주기 위해 압력 변화를 생성하기 때문에 산업용 수냉식 스크롤 냉각기의 핵심 동력입니다.

R410A/R407C 냉매를 사용하는 4대 15HP Panasonic /Danfoss 브랜드 압축기가 포함된 50톤 200KW 산업용 수냉식 스크롤 냉각기의 경우 이 브랜드 압축은 높은 냉동 효율, 저소음, 에너지 절약, 환경 보호 및 내구성, 안전성 및 안정.

파나소닉 압축기

4.2 증발기

증발기는 산업용 수냉식 스크롤 냉각기 시스템의 중요한 구성 요소입니다. 증발기는 냉각되는 액체에서 열을 추출하는 역할을 하며 압축기와 팽창 밸브 사이에 위치합니다. 증발기에는 세 가지 유형이 있습니다.물 탱크 증발기, 쉘 및 튜브 증발기, 304SS 스테인레스 강판 유형 증발기의 코일.

SS 물 탱크 증발기의 코일

SS 판형+ 물탱크 증발기

쉘 및 튜브 증발기

4.3 워터펌프

워터펌프는 밀폐된 공간에서 냉수의 압력과 유량을 증가시키도록 설계되었습니다.

냉각기용 수압 워터 펌프는 약 2 bar이지만 더 높은 수압이 필요한 경우 문의 시 알려주십시오. 예를 들어 냉각 병 부는 기계에 냉각기를 사용하는 경우 워터 펌프의 수압은 약 4가 필요합니다. 술집 .

워터 펌프

고압 워터 펌프

4.4 콘덴서

공업용 수냉식 스크롤 냉각기 시스템용 콘덴서는 외부 스레드 엠보싱 공정을 사용하는 내부 구리 튜브가 있는 쉘 앤 튜브입니다. 이 디자인은 공정 중 냉매와 물 사이의 열 교환 효율을 효과적으로 향상시킵니다. 기존의 매끄러운 동관과 비교하여 외부 스레드 엠보싱 공정은 동관의 표면적을 증가시켜 열 교환을 위한 접촉 면적을 확장하고 콘덴서의 열전도도를 향상시킵니다. 이러한 최적화 설계를 통해 수냉식 냉각기의 응축기는 냉매의 열을 보다 빠르고 일관되게 물로 전달하여 물이 열을 운반할 수 있게 됩니다.

쉘 및 튜브 콘덴서

4.5 컨트롤러 패널

Tongwei 냉각기는 원격 모니터링 및 제어가 가능한 정밀 디지털 온도 컨트롤러인 RS485 통신 포트를 사용합니다. 간단한 조작, 낮은 고장률, 높은 안전율, 쉬운 설치.

컨트롤러 패널

산업용 수냉식 스크롤 냉각기용 예비 부품

올바른 산업용 수냉식 스크롤 냉각기를 어떻게 선택할 수 있습니까?

귀하의 응용 분야에 맞는 냉각기를 선택할 때 고려해야 할 중요한 냉각기 사양은 냉각기의 냉각 용량, 작동에 필요한 전압, 관련 펌프 마력 및 유량(맞춤 선택을 위해 당사에 문의), 냉매 및 증발기입니다. 유형.

6.1 칠러의 냉각 용량

냉각기의 냉각 용량을 어떻게 알 수 있는지에 관해 가장 자주 묻는 질문 중 하나입니다. 우리는 냉각기 냉각 용량을 선택하기 위해 KW, Ton, But/h, Kcal/h를 사용합니다.1KW=860kcal/h;  1톤=3.517KW; 1KW=3412Btu/h;

냉각기의 냉각 용량을 계산하는 공식도 있습니다.

냉각능력(kw)=유량(m3/h)*온도변화(T1-T2)/0.86

열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)

냉각기의 크기를 20%만큼 초과하십시오. 이상적인 크기(KW) = KW x 1.2

참고 : T1: 유입수 온도(℃)      T2: 요구 냉수 온도(℃)

예를 들어, 10m3의 물을 35°c에서 15°c로 1시간 안에 냉각하려면 어떤 크기의 냉각기가 필요합니까?

온도차 = 35℃-15℃=20℃

물 유량 = 10m³/시간

냉각 용량(KW) = 10 x 20 ¼ 0.86 = 232KW

냉각기 크기 초과 = 232 x 1.2 = 278.4KW

냉각기에는 278.4kW의 냉각 용량이 필요합니다.

6.2 전력

국가와 지역마다 산업용 전기에 대한 표준이 다르며 공통 전원 공급 장치는 다음과 같습니다.208-230V, 380-420V,440-480V,50Hz 또는 60Hz, 3상.

필리핀에서는 전원 공급 장치가 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH입니다.

싱가포르와 말레이시아에서는 전원 공급 장치가 415V 50HZ 3PH입니다.

멕시코에서는 전원 공급 장치가 220V 60HZ 3PH입니다.

미국에서는 전원 공급 장치가 208V 60HZ 3PH, 575V 60HZ 3PH, 480V 60HZ 3PH 등입니다.

6.3 워터펌프

냉각기의 용량/톤수를 결정할 때 적합한 펌프(KW)를 추천해 드립니다. 표준 워터 펌프는 약 2bar입니다. 더 높은 수압이 필요한 경우 문의할 때 문의해 주세요.

6.4 냉매

R22, R410A, R407C, R404A, R134A는 선택 사항입니다.

R22: 냉각 효과가 좋지만 R22는 강력한 온실가스로 간주되어 대부분의 국가에서 금지됩니다.

R410A: 환경 친화적인 R-410A는 일본, 유럽 및 미국의 주거용 및 상업용 에어컨에 사용되는 선호 냉매로서 R-22를 대체했습니다. R-410A는 다른 냉매보다 더 높은 압력에서 작동합니다.

R407C: R22를 대체할 수 있으며 냉각 효과가 좋습니다.

R404A: 저온(-10°c 이하)이 필요한 용도에 적합합니다.

R134A: 주로 "고온" 냉매로 사용되는 불연성 가스로, 50℃ 이상의 높은 주변 온도에서 작동하는 공냉식 냉각기에 적합합니다.

6.5 증발기 선택

냉각기에는 일반적으로 두 가지 유형의 증발기가 있습니다. 하나는물 탱크 증발기의 코일,다른 하나는쉘 및 튜브 증발아르 자형.

코일 및 탱크 증발기에는 저수조가 내장되어 있어 더욱 편리하게 사용할 수 있어 별도의 완충탱크가 필요하지 않습니다. 이것은 또한 냉각기용 표준 증발기입니다. 완충 탱크가 없는 경우 냉각기에 이 증발기를 사용하면 됩니다.

쉘 앤 튜브형 증발기로서 연결을 위해 별도의 완충수 탱크가 필요합니다.

산업용 수냉식 스크롤 냉각기에 적합한 수냉식 타워를 선택하는 방법은 무엇입니까?

수냉식 스크롤 냉각기는 열 방출을 위해 외부 수냉식 타워 및 수냉 펌프와 연결해야 합니다. 그렇다면 물 냉각기에 적합한 수냉식 타워 모델을 선택하는 방법은 무엇입니까?

수냉식 냉각기용 냉각탑을 선택할 때 고려해야 할 세 가지 중요한 온도 요소가 있습니다.입구 온수 온도, 출구 냉수 온도, 그리고습구 온도. 온수 온도는 타워에 들어가는 온도입니다. 냉수 온도는 물에서 나오는 온도이고, 습구 온도는 타워가 위치한 지역의 일반적인 온도를 나타냅니다.

접근 방식은 물이 탑에 들어갈 때의 수원 온도와 물이 탑을 떠난 후의 물 온도 간의 차이를 나타내는 데 사용되는 용어입니다. 이는 열교환 과정의 효율성을 결정하는 중요한 요소입니다.

올바른 냉각탑을 선택하려면 기계적 효율성이 우선적으로 고려되어야 합니다. 이는 냉각탑 내 주변 공기를 순환시키는 데 필요한 팬 전력량을 나타냅니다. 범위(뜨거운 물과 차가운 물의 온도 차이)도 에너지 사용에 영향을 미치므로 중요합니다.

따라서 충분한 냉각 용량을 갖춘 냉각수탑을 선택하는 방법을 알아보려면 어떤 상황에서 냉각탑을 사용해야 하는지 이해해야 합니다. 아래 수냉식 타워가 수냉식 스크류 냉각기에 적합한지 확인하십시오.

산업용 수냉식 스크롤 냉각기의 산업 응용

산업용 수냉식 스크롤 냉각기는 플라스틱 산업, 식품 산업, 화학 산업 및 기타 산업 분야에서도 널리 사용되는 산업용 및 상업용 모두에 안정적이고 신뢰할 수 있는 수냉원을 제공할 수 있는 매우 인기 있는 냉동 시스템입니다.

8.1 플라스틱 산업

산업용 수냉식 스크롤 냉각기는 플라스틱 사출 성형, 플라스틱 압출 및 압출 라인, 블로우 성형 기계를 포함한 플라스틱 가공 및 플라스틱 산업에서도 널리 사용됩니다.

산업용 공냉식 스크롤 냉각기를 사용하는 기능은 플라스틱 금형 온도를 낮추기 위한 냉각수 유량을 제공하여 제품 품질과 생산 효율성을 보장하는 것입니다.

플라스틱 산업용 산업용 수냉식 스크롤 냉각기

8.2 식품 및 음료 산업

수냉식 스크롤 냉각기 시스템은 제조 용기에서 얼지 않고 제품을 냉각할 수 있는 효율적인 방법입니다. 와인 발효, 맥주/양조장 냉각기, 탄산수 냉각기 및 유제품 공정과 같은 일부 사례는 모두 수냉식 스크롤 냉각기를 사용하여 향상되었습니다. 물은 냉각기에서 냉각된 다음 열 교환기 식품 및 음료 용기에 부착된 폐쇄 루프 튜브를 통해 흐릅니다. 이는 물에서 흔히 발견되는 금속 부식을 방지하고 제품을 일정한 온도로 유지합니다. 와인의 발효를 유지하거나 우유의 산패를 방지하기 위해 최고의 효모가 필요한 경우, 수냉식 스크롤 냉각기가 이상적인 결과를 얻는 데 도움이 될 수 있습니다.

식품 산업용 산업용 냉각기

8.3 화학산업

제약 산업에서는 혼합, 압출, 혼합, 수냉식 스크롤 냉각기가 저온 냉각수를 제공하고 화학 기계의 온도를 낮추는 냉각 기계 및 제약 냉각 처리와 같이 다양한 가열 및 냉각 매개변수를 통해 가공하여 의약품을 준비합니다.

화학 산업용 공업용 수냉식 스크롤 냉각기

950톤 산업용 수냉식 스크롤 냉각기의 배송 방법

전문 공업용수 냉각기 공급업체 및 수출업체로서 우리는 선적을 준비하는 자체 선적 전달자를 보유하고 있습니다. 우리의 냉각기 기계는 합판 포장으로 되어 있어 운송 중 손상을 방지하고 수출 표준을 충족합니다. 냉각기 장치를 배송할 수 있는 세 가지 방법이 있습니다.

1. 항공 운송: 냉각기에는 압축기, 워터 펌프 및 팬이 포함되어 있으므로 압축기 내부의 압축된 냉매와 오일은 폭발 가능성이 있는 위험 품목이므로 운송 전에 압축된 냉매를 방출해야 합니다. (이 운송 방법을 선택할 때 냉매가 없는 수냉식 냉각기를 의미합니다. 기계가 목적지에 도착한 후 현지 전문가에게 냉매를 추가해야 합니다. 항공사에서도 냉각기가 위험 제품이 아니라는 것을 증명하기 위해 많은 서류를 제공하도록 요청합니다. 항공 운송 비용은 냉각기 비용보다 높을 수 있으므로 항공 운송은 고객에게 권장되는 운송 방식이 아닙니다.

2. 바다로 배송: 항공보다 운송 시간이 길지만 화물 비용이 저렴하고 장비가 목적지에 도착한 후 냉매를 추가할 필요가 없습니다. 이 배송 방법은 귀하에게 가장 적합한 운송 방법입니다. 귀하의 지역 항구를 배달합니다.

3. 중국의 다른 공급업체에 자체 선적 컨테이너가 있는 경우 중국의 모든 도시에 있는 공급업체에 냉각기 기계를 배달하는 데 도움을 줄 수 있습니다.
